channel-serialport

介绍

通道服务名：channel-serialport
工程名称：fox-edge-server-channel-serialport
说明：channel-serialport通道服务器，用于支持基于RS232、RS232转485或者其他RS232转其他通信类型的现场设备。

在现实项目中，有很多设备提供了RS232串口或者是RS458串口，作为它们的北向接口，跟上位机进行通信。
在这种通信模式下，Fox-Edge是作为上位机，现场RS232或者RS485设备作为现场智能设备
。
两边的通信方式，往往采用主从半双工的交互方式，也就是严格的遵循一问一答的方式。

针对这个业务场景，灵狐开发了channel-serialport这种通道服务，来支持该场景。

进一步考虑RS232串口是应用如此的广泛，大多数销售通信适配器的第三方硬件厂商，它们会提供诸如下面的适配器
例如：RS232转LORA，RS232转以太网，RS232转CAN、RS232转以太网、RS232转无线，
又或者是，USB转转LORA，USB转以太网，USB转CAN、USB转以太网、USB转无线

通过这类适配器，各种通信方式，被转换成RRS232串口通信方式。
此时，Fox-Edge安装channel-serialport服务之后，就能够跟各种各样的设备进行通信了

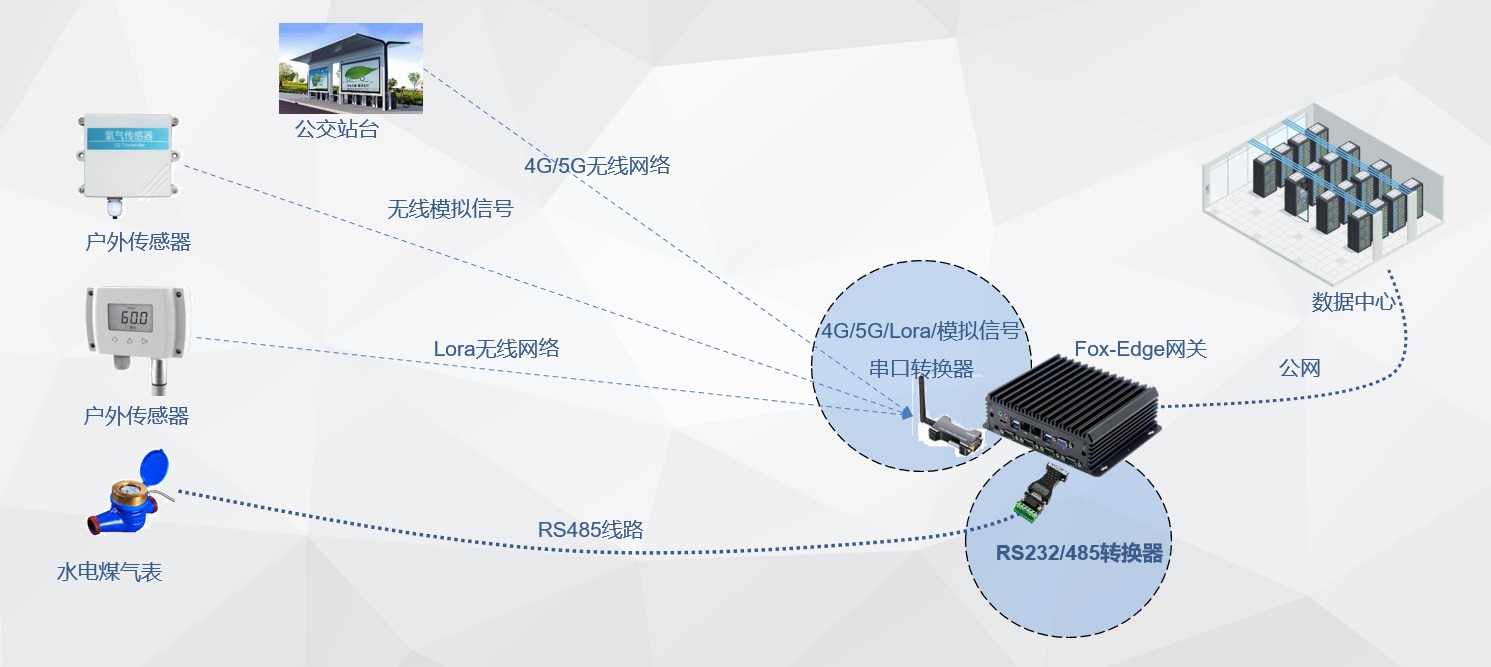

组网

源码

源码

使用方法

1、技术特性

该服务的操作方法，只有主从半双工的exchange和单工下行的publish两种模式，没有单工上行的report模式。
这样设计的目的，是因为RS232设备基本上只适合一问一答式特别是RS485的传统自动化设备。

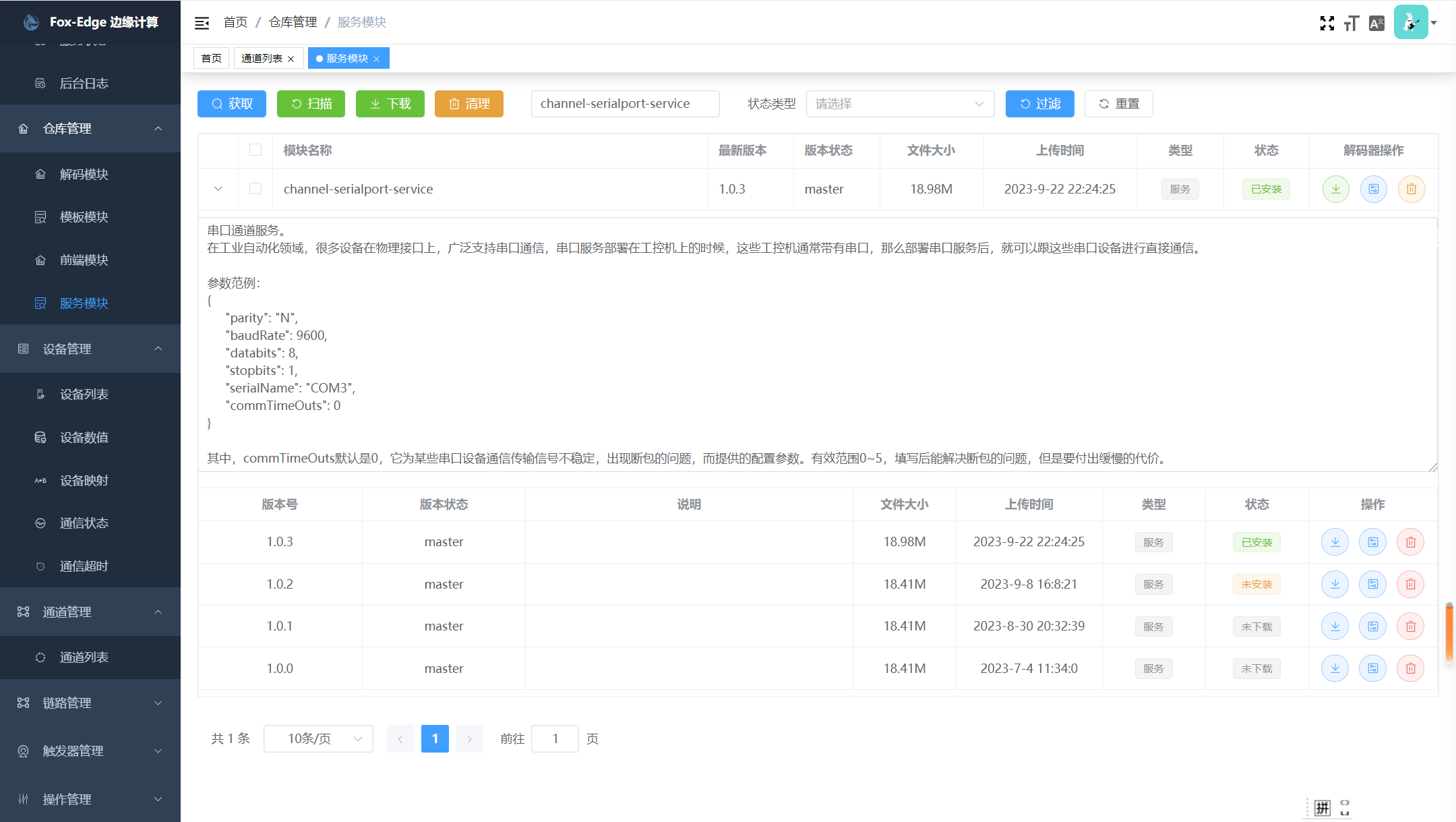

2、安装服务

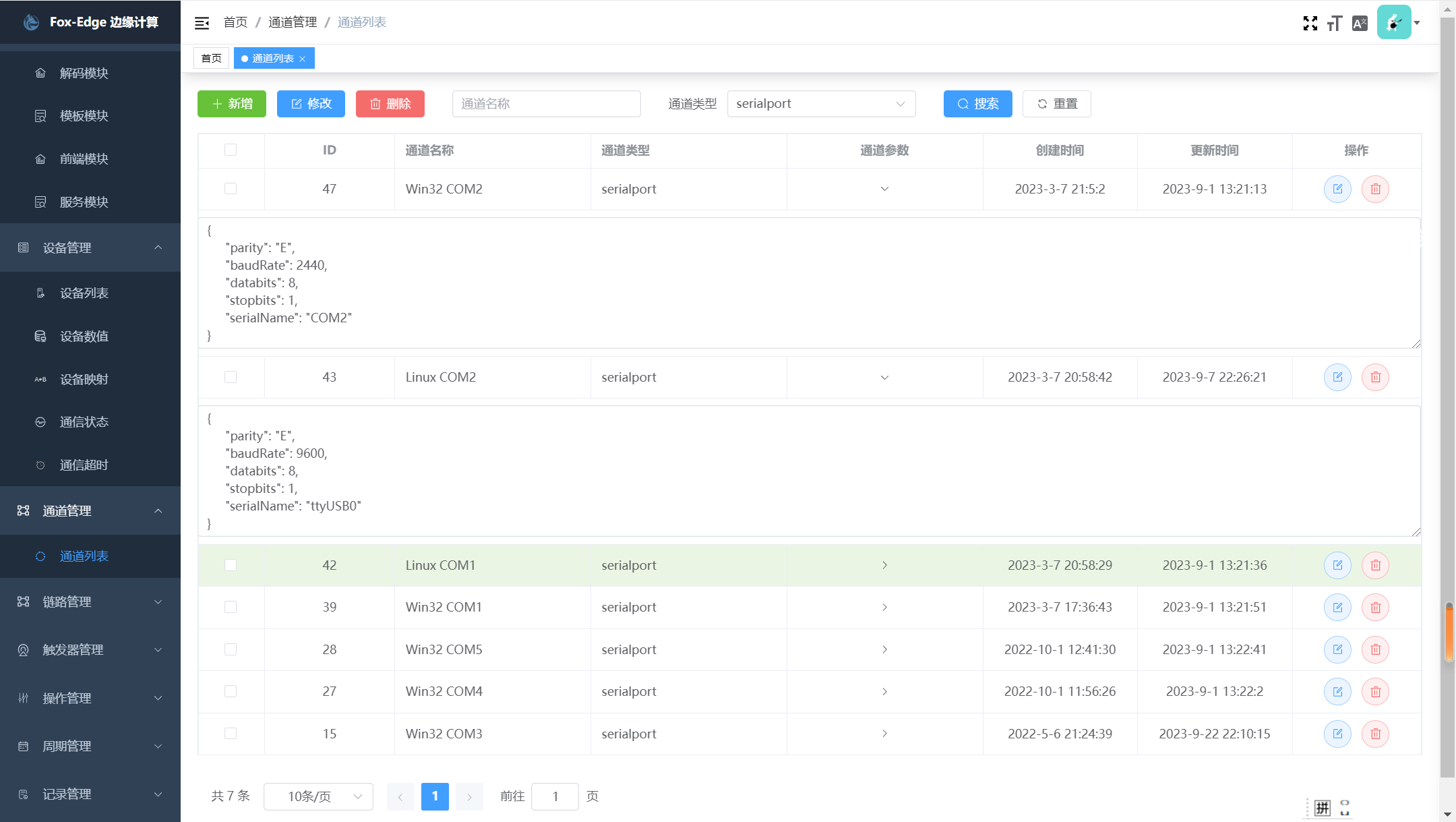

3、配置参数

#windows的串口，名称为COM开始的名称
{
     "parity": "E",
     "baudRate": 2440,
     "databits": 8,
     "stopbits": 1,
     "serialName": "COM2",
     "fullDuplex": false
}

#Linux的串口，名称为tty开始的名称
{
     "parity": "E",
     "baudRate": 9600,
     "databits": 8,
     "stopbits": 1,
     "serialName": "ttyUSB0",
     "fullDuplex": false
}

4、注意事项

  #Linux下的串口通常是/dev/tty打头的文件名，根据不同厂家的硬件设备或者是外置模块，具体名称可能有所区别
  #常见名称如下：
  /dev/tty0
  /dev/tty1
  /dev/ttyS0
  /dev/ttyS1
  /dev/ttyUSB0
  /dev/ttyUSB1

  #可以使用如下命令行查看
  ls -al /dev/tty*

  #然后，用命令行给具体的串口发送报文，看一看上面哪些tty能够让你连接的设备接收到数据，例如
  echo "hello" > /dev/ttyUSB0

用户对串口的使用场景，通常有一问一答的主从半双工方式，以及收、发各自进行的全双工方式。

在给串口配置通道参数的时候，可以通过fullDuplex来指明为半双工或者全双工的工作模式。

在半双工模式下，只能执行exchange操作，也就是发送报文后，然后等待数据返回。

而在全双工模式下，只能发送publish操作，也就是发送报文后，然后不等待数据返回。至于设备的返回，内部会以report方式接受并转发给设备服务进行解码处理

为什么会提供全双工模式呢，主要是考虑到某些用户在对存量系统进行改造的时候，原有的控制功能，依然是上位机系统完成的。而他们对Fox-Edge的诉求是，能够 通过RS232旁路转接器，去监听RS232的通信信号，然后由Fox-Edge做基于对这些存量设备进行数据监听的监控应用。 这样，这些用户就达到了，不动现有物联网存量系统的情况下，对物联网系统增加了Fox-Edge的数据监视能力。

#windows的串口，名称为COM开始的名称
{
     "parity": "E",
     "baudRate": 2440,
     "databits": 8,
     "stopbits": 1,
     "serialName": "COM2",
     "fullDuplex": false
}

#Linux的串口，名称为tty开始的名称
{
     "parity": "E",
     "baudRate": 9600,
     "databits": 8,
     "stopbits": 1,
     "serialName": "ttyUSB0",
     "fullDuplex": false
}

5、扩展特性

在主从半双工模式下，有些设备因为某些原因，回应的数据断断续续，比如中间接了一个数据转接头。

此时，导致收到的数据，在操作系统层面看，是断裂成了多段，操作系统只返回了第一段数据，也就是收到的数据不完整。

为了适应这种现象，串口服务提供了一个通道配置参数，用于指明断裂之间的时间间隔，不超过多少毫秒。

该参数为packInterval，意思是接收到数据后，再等等看packInterval毫秒，是否还有后续数据。

配置参数如下

#windows的串口，名称为COM开始的名称
{
     "parity": "E",
     "baudRate": 2440,
     "databits": 8,
     "stopbits": 1,
     "serialName": "COM2",
     "fullDuplex": false,
	 "packInterval": 100
}

#Linux的串口，名称为tty开始的名称
{
     "parity": "E",
     "baudRate": 9600,
     "databits": 8,
     "stopbits": 1,
     "serialName": "ttyUSB0",
     "fullDuplex": false,
	 "packInterval": 100
}
