channel-tcp-client

介绍

通道服务名：tcp-client

工程名称：fox-edge-server-channel-tcp-client

说明：

tcp-client 通道服务，用于支持现场设备作为tcp-server通信的场景。

在现实项目中，有很多设备是基于TCP进行通信的，此时这些设备作为TCP的服务端，接受来自上位机的TCP连接。

当连接建立后，主要有两种通信模式，一种是主从半双工，一种是全双工方式

主从半双工 ，就是上位机主动对这些TCP设备发起连接后，上位机和设备之间，严格遵循一问一答的方式。它们之间的一问一答，可以通过时序上的先后顺序，就能简单的判定。

全双工方式 ，就是上位机主动对这些TCP设备发起连接后，上位机和设备之间，并不遵循通过时序的问答来进行交互。它们之间，完全是双向互相对等通信，各问各的，各答各的。它们并不存在先后关系，所以它们的互相操作，要靠彼此约定的通信格式，以及通信内容来彼此识别。

针对这个业务场景，灵狐开发了 tcp-client 这种通道服务，来支持这两种场景。

进一步考虑到用户的现场设备可能有很多种类型，所以 tcp-client 支持为每一个通道，定义采用何种通信方式。

组网

源码

fox-edge-server-channel-tcp-client

源码

说明

1、粘包/拆包

TCP是面向流的传输协议，但是上位机与设备的之间的交互，是一种彼此会话的动作。此时会出现一种对应的现象，必然会出现一种所谓的粘包的现象。

所谓粘包，设备向上位机发送了两组报文，结果上位机收到的是一组报文，而这组报文内容是两个组报文粘合在一起的内容。

例如：

设备->上位机：

AA AA 03 BB BB BB

AA AA 04 DD DD DD DD

结果上位机收到的是：

AA AA 03 BB BB BB AA AA 04 DD DD DD DD

为了解决这个问题，设备厂商约定，它们的报文是【AA AA】 + 【长度】+【数据】的格式，上位机收到一组粘包的数据后，按这个格式进行拆解，就能够得到这真正的两组报文。

使用TCP协议传输数据的设备制造厂商，它们的设备协议上，都会定义有报头和报长两种信息，来帮助分包。

如果它们的设备没有这种报头和报长两这两个关键信息，别白费力气了，赶紧找设备厂商解决，或者直接更换设备厂商。

2、交互模式

设备制造厂商在设计它们的通信协议的时候，会有两种模式，一个是全双工模式，一种是半双工模式。

提醒：不会有哪混合两种的通信方式。如果说有，把你开发中遇到交互方面的时序问题，留给他去回答。

2.1、半双工模式

就是上位机主动对这些TCP设备发起连接后，上位机和设备之间，严格遵循一问一答的方式。

它们之间的一问一答，可以通过时序上的先后顺序，就能简单的判定。

在此种模式下，设备的身份可以通过设备的 IP:PORT 来进行身份识别。

该模式只支持 execute 操作。

2.2、全双工模式

就是上位机主动对这些TCP设备发起连接后，上位机和设备之间，并不遵循通过时序的问答来进行交互。

它们之间，完全是双向互相对等通信，各问各的，各答各的。它们的应答并不存在先后关系，所以它们的互相操作，要靠彼此约定的通信格式，以及通信内容来彼此识别。

最常见的方式，有协议报文自带 身份特征 信息和 交互序号 ，通过这个特征，你就能知道回答你的设备是具体的那一台设备，跟你进行问答的是哪一个问答。

注意：在这种模式下，需要使用到开发对应的JAR解码器，来帮助报文内容的识别。

该模式只支持 publish 和 report 操作。

3、技术方案

提供了加载解码器JAR的方式，来对报文的粘合包进行自动化拆包，对报文的碎包进行自动化的组包。

同样解码器JAR，也能对全双工方式下的身份识别特征进行内容识别。

4、开发范例

粘包/拆包的范例，开发者可以参考

源码

配置

tcp-client 通道服务的包括全局配置和通道配置

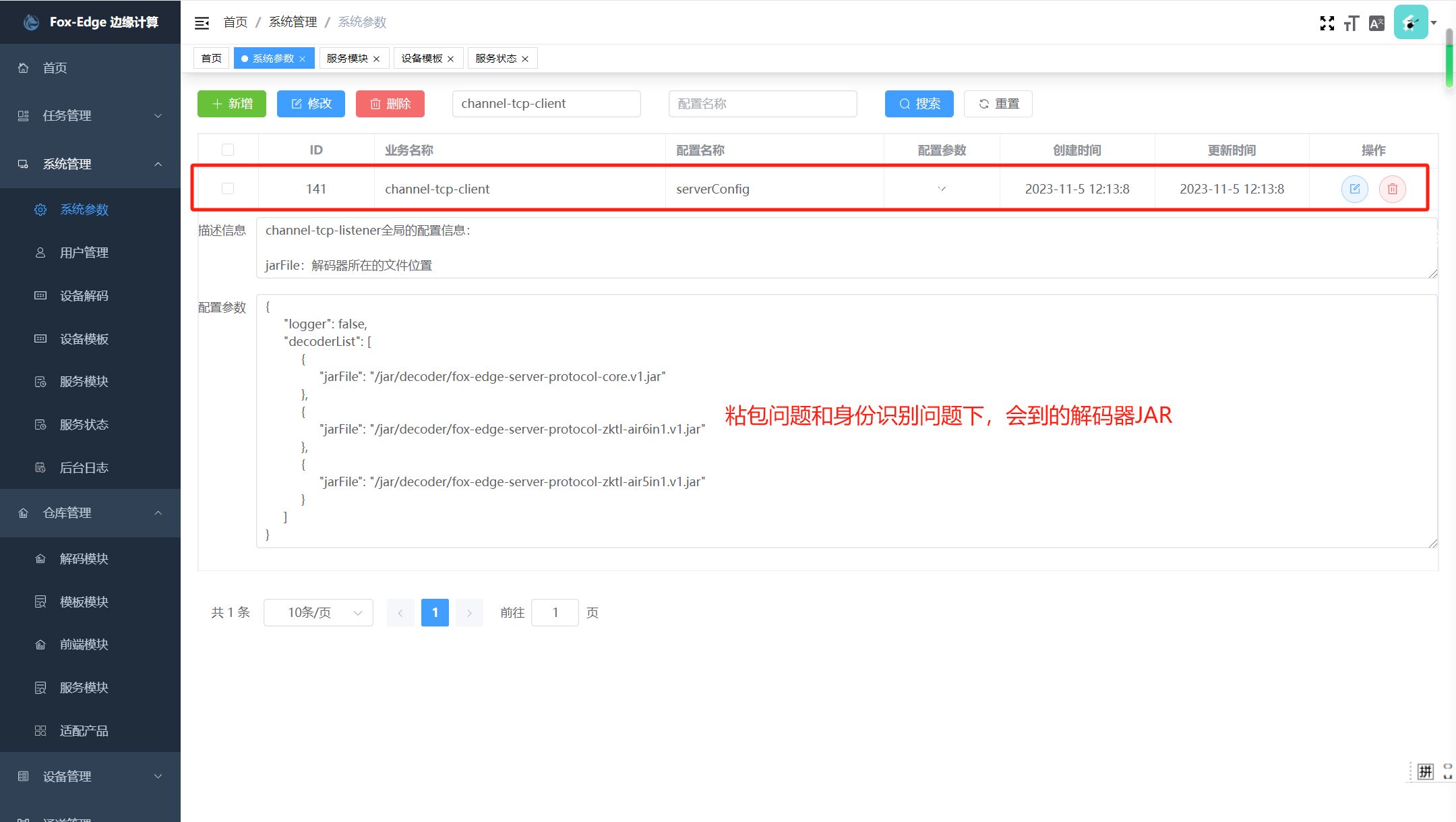

1、全局配置

jarFile：解码器文件

logger：是否打印后台日志

{
     "logger": false,
     "decoderList": [
          {
               "jarFile": "/jar/decoder/fox-edge-server-protocol-zktl-air6in1.v1.jar"
          },
          {
               "jarFile": "/jar/decoder/fox-edge-server-protocol-core.v1.jar"
          },
          {
               "jarFile": "/jar/decoder/fox-edge-server-protocol-zktl-air6in1.v1.jar"
          },
          {
               "jarFile": "/jar/decoder/fox-edge-server-protocol-zktl-air5in1.v1.jar"
          }
     ]
}

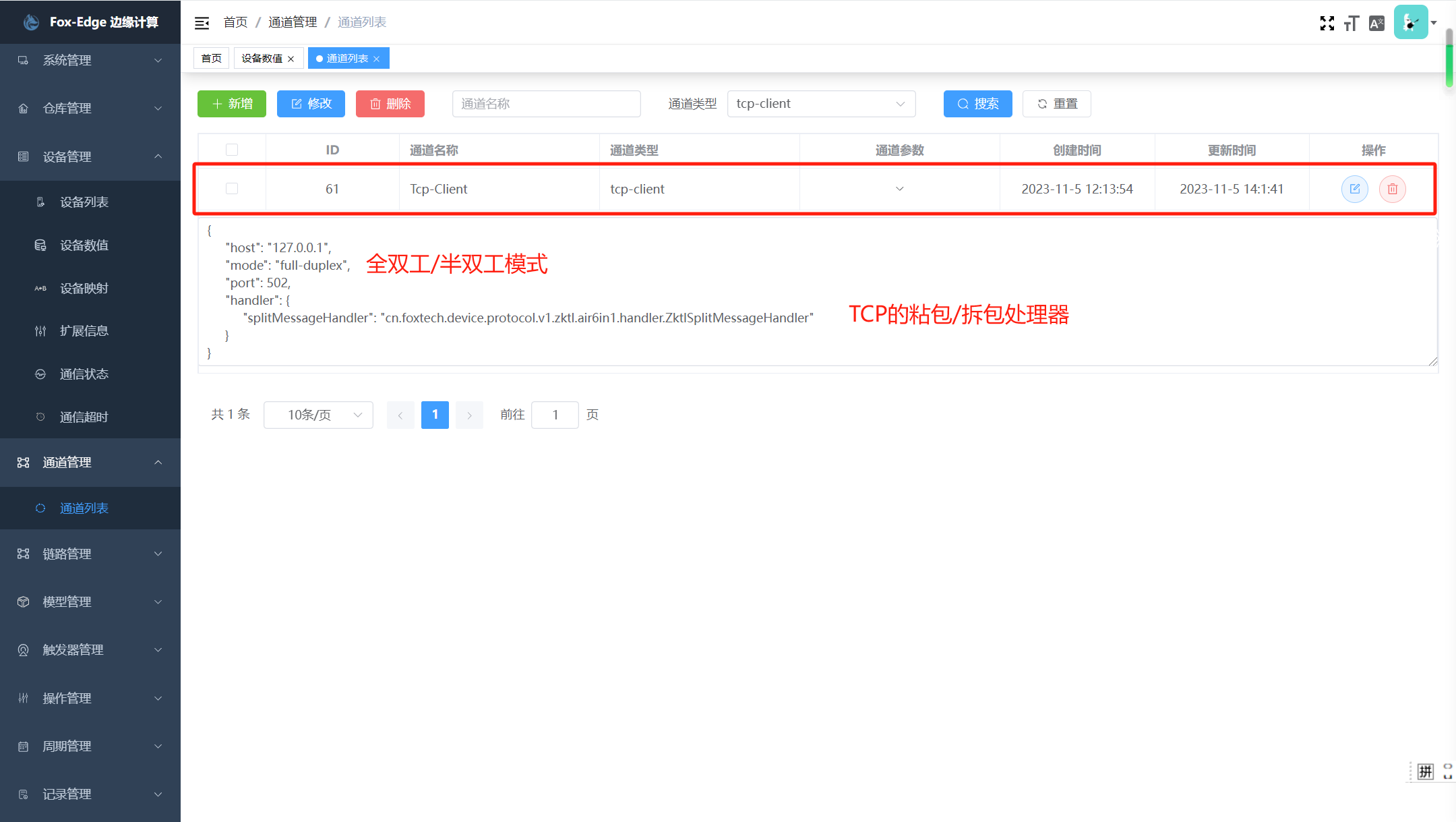

2、通道配置

host：设备IP

port：设备端口

mode：工作模式 full-duplex 或者 half-duplex

handler：进行报文拆解的解码器的JAVA代码，这个有具体某款设备的解码器信息，该信息有设备通信协议解码器的开发者写的代码决定，该信息的填写方式由他提供。比如下文是air6in1开发者所提供的填写内容。

{
     "host": "127.0.0.1",
     "mode": "full-duplex",
     "port": 502,
     "handler": {
          "splitMessageHandler": "cn.foxtech.device.protocol.v1.zktl.air6in1.handler.ZktlSplitMessageHandler"
     }
}

解码器

如果是全双工模式（包括设备主动上报的工作模式），需要写解码器，此时需要看这段内容。

下面的内容，都是跟全双工方式相关的，如果你的是半双工方式设备，可以跳过这一节内容。

1、操作方法

全双工模式下的操作方法，只有单工的publish和report两种模式，没有主从半双工的execute模式。

这样设计的目的，是因为execute只适合一问一答式的传统自动化设备。

但是，对于很多会采用TCP的设备来说，它们的设计更多的是采用全双工的方式。

换句话说，在传输层面，上行和下行是彼此独立的，上行和下行，可以认为是两条各自独立的单向通道。

所以，tcp-server的操作方法，也跟着用publish和report来分别对应上行和下行数据的传输。

2、报文协议

TCP 是面向流的传输协议，想要在上面传输会话动作，必然会出现所谓的粘包问题。

所以，设备制造厂商，它们的设备协议上，会定义有报头和报长两种信息，来帮助分包。

如果它们的设备没有这种报头和报长两这两个关键信息，别白费力气了，赶紧找设备厂商解决，或者直接更换设备厂商。

以下以中科图灵的设备协议为范例：


某公司的安防设备，它的通信报文格式为
报头：4 字符， ‘2’ ’4’ ’2’ ’4’；
通信类型：1 字符
设备类型：1 字符
长度：2 字符
数据区：N字符
包尾：2 字符，’A’’ A’

报文范例：
2424 08 43 867572058700527 89861121245014174191 0058009b00b3006400b6019e110200 aa

2424是固定的报头，28是报长，这个适合就可以通过 这两个信息，对粘合成一长串的报文，进行准确的断句。

3、拆包接口

tcp-server提供了自动拆包的接口：cn.foxtech.device.protocol.v1.utils.netty.SplitMessageHandler
开发者应该写一个解码器，并派生一个子类，为tcp-server指出报头和报长的特征，那么tcp-server在接收到数据流之后，
会使用SplitMessageHandler的派生类自动进行拆包操作。

你可以通过TCP工具给它发送测试字符串的报文进行效果测试：

24240843867572058700527898611212450141741910058009b00b3006400b6019e110200aa

设备层面的解码器会收到这个主动上报的报文。

操作

1、服务配置

tcp-client 启动的时候，会自动创建一个默认的全局配置

{
  "decoderList": [{
    "decoder": [{
      "jarFile": "\\jar\\decoder\\fox-edge-server-protocol-zktl-air6in1-1.0.2.jar"
    }],
    "keyHandler": "cn.foxtech.device.protocol.v1.zktl.air6in1.handler.ZktlServiceKeyHandler",
    "serverPort": 9301,
    "splitHandler": "cn.foxtech.device.protocol.v1.zktl.air6in1.handler.ZktlSplitMessageHandler"
  }, {
    "decoder": [{
      "jarFile": "\\jar\\decoder\\fox-edge-server-protocol-zktl-air5in1-1.0.2.jar"
    }],
    "keyHandler": "cn.foxtech.device.protocol.v1.zktl.air5in1.handler.ZktlServiceKeyHandler",
    "serverPort": 9302,
    "splitHandler": "cn.foxtech.device.protocol.v1.zktl.air5in1.handler.ZktlSplitMessageHandler"
  }]
}

2、通道管理

用户在通道界面创建一个tcp-server类型的通道之后，在通道上配置好身份特征特征，那么Fox-Edge就会遵循下列操作流程

【现场设备】《==TCP==》【通道服务】（tcp连接-身份特征-通道名）《==Channel==》【设备服务】

这样，上层应用就能够以channel的方式，进行跟远程的现场设备，基于tcp的方式进行交互操作了。

{
     "host": "127.0.0.1",
     "mode": "full-duplex",
     "port": 502,
     "handler": {
          "splitMessageHandler": "cn.foxtech.device.protocol.v1.zktl.air6in1.handler.ZktlSplitMessageHandler"
     }
}
