channel-tcp-server

介绍

通道服务名：tcp-server
工程名称：fox-edge-server-channel-tcp-server
说明：tcp-server通道服务器，用于支持现场设备作为tcp-client主动上报的场景。
在现实项目中，有很多设备是作为TCP客户端，主动向服务器发起连接，然后上报数据，并接收服务器的操作请求。
在这种通信模式下，Fox-Edge是作为TCP的服务端，设备是作为TCP的客户端。
两边的通信方式，往往采用全双工的交互方式，也就是上行和下行是各发各的，在通信层面并没有对应关系。
它们的逻辑对应关系，发生在上层的应用层之中。

针对这个业务场景，灵狐开发了tcp-server这种通道服务，来支持该场景。
进一步考虑到用户的现场设备可能有很多种类型，所以tcp-server支持同时开启多服务端口，各自接收一种设备类型的数据。

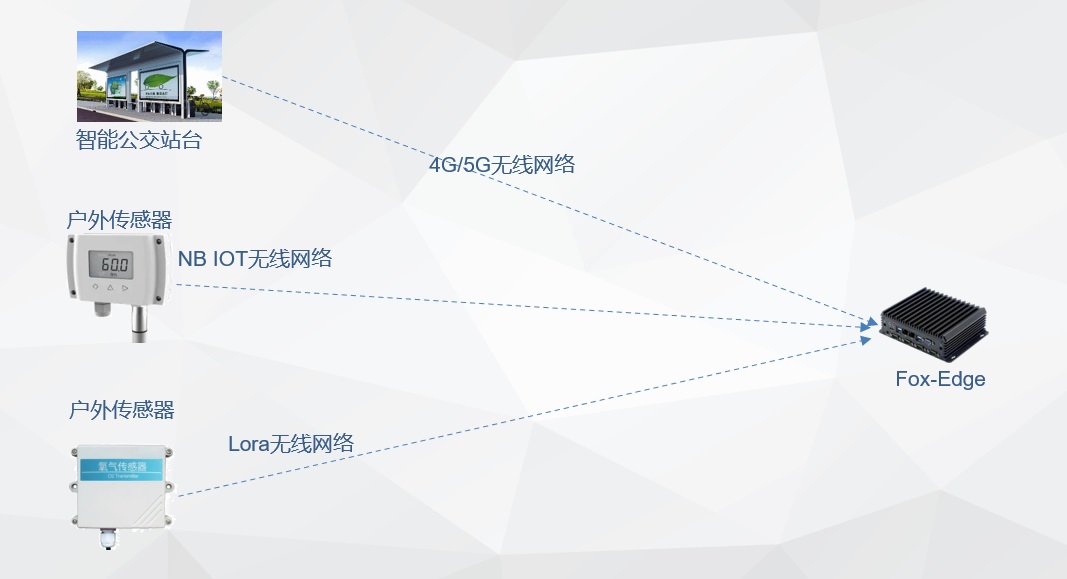

组网

源码

源码

1、操作方法

该服务的操作方法，只有单工的publish和report两种模式，没有主从半双工的execute模式。
这样设计的目的，是因为execute只适合一问一答式的传统自动化设备。
但是，对于很多会采用tcp的设备来说，它们的设计更多的是采用全双工的方式。
换句话说，在传输层面，上行和下行是彼此独立的，上行和下行，可以认为是两条各自独立的单向通道。
所以，tcp-server的操作方法，也跟着用publish和report来分别对应上行和下行数据的传输。

2、报文协议

tcp是面向流的传输协议，想要在上面传输会话动作，必然会出现所谓的粘包问题。
所以，设备制造厂商，它们的设备协议上，会定义有报头和报长两种信息，来帮助分包。
如果它们的设备没有这种报头和报长两这两个关键信息，别白费力气了，赶紧找设备厂商解决，或者直接更换设备厂商。


中科图灵的安防设备，它的通信报文格式为
报头：4 字符， ‘2’ ’4’ ’2’ ’4’；
通信类型：1 字符
设备类型：1 字符
长度：2 字符
数据区：N字符
包尾：2 字符，’A’’ A’

报文范例：
2424 08 43 867572058700527 89861121245014174191 0058009b00b3006400b6019e110200 aa

2424是固定的报头，28是报长，这个适合就可以通过 这两个信息，对粘合成一长串的报文，进行准确的断句。

3、拆包接口

tcp-server提供了自动拆包的接口：cn.foxtech.device.protocol.v1.utils.netty.SplitMessageHandler
开发者应该写一个解码器，并派生一个子类，为tcp-server指出报头和报长的特征，那么tcp-server在接收到数据流之后，
会使用SplitMessageHandler的派生类自动进行拆包操作。

4、身份识别

线下设备主动连接tcp-server的适合，会通过报文告知上层应用，自己的身份特征信息。
如何从报文中获得身份特征信息，同样需要解码器从中提取。


中科图灵的安防设备，它的通信报文格式为
报头：4 字符， ‘2’ ’4’ ’2’ ’4’；
通信类型：1 字符
设备类型：1 字符
长度：2 字符
IMEI，15 字符
ICCID，20 字符
数据区：N字符
包尾：2 字符，’A’’ A’

报文范例：
2424 08 43 867572058700527 89861121245014174191 0058009b00b3006400b6019e110200 aa

867572058700527是它的IMEI，89861121245014174191是它的ICCID，这两个标识信息合并成一个字符串"867572058700527:89861121245014174191"，
就可以辨别出下面一堆同型号的现场设备是具体哪个设备。

5、身份接口

tcp-server提供了自动识别的接口：cn.foxtech.device.protocol.v1.utils.netty.ServiceKeyHandler
开发者应该写一个解码器，并派生一个子类，为tcp-server指出身份特征特征，那么tcp-server在接收到数据流之后，
会使用ServiceKeyHandler的派生类自动进行身份的自动提取，然后自动维护某个TCP连接和业务通道的关联关系。

6、通道管理

用户在通道界面创建一个tcp-server类型的通道之后，在通道上配置好身份特征特征，那么Fox-Edge就会遵循下列操作流程
【现场设备】《==TCP==》【通道服务】（tcp连接-身份特征-通道名）《==Channel==》【设备服务】
这样，上层应用就能够以channel的方式，进行跟远程的现场设备，基于tcp的方式进行交互操作了。

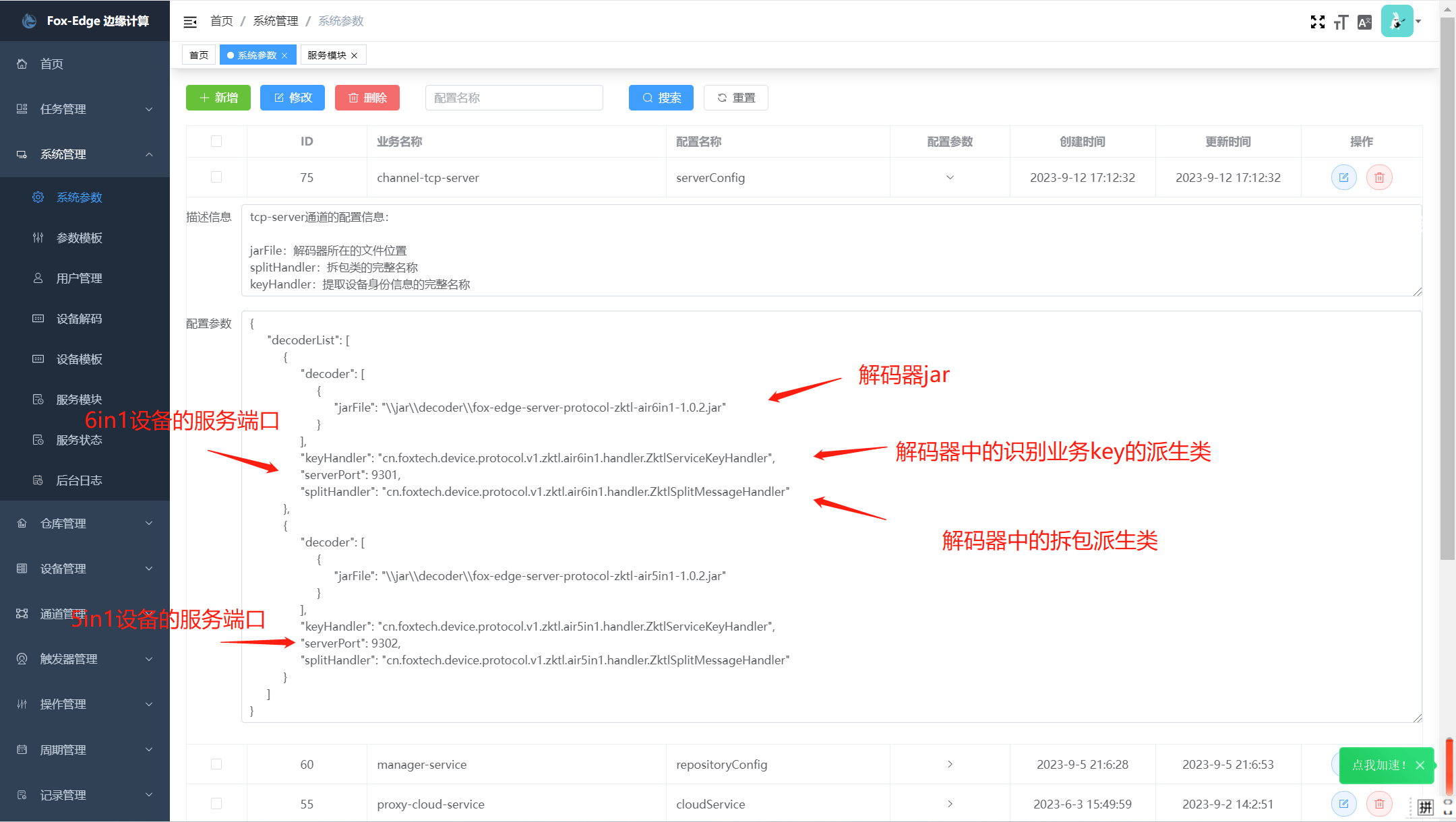

7、服务配置

为channel-tcp-server创建一个serverConfig的配置
jarFile：解码器所在的文件位置
splitHandler：拆包类的完整名称
keyHandler：提取设备身份信息的完整名称

{
  "decoderList": [{
    "decoder": [{
      "jarFile": "\\jar\\decoder\\fox-edge-server-protocol-zktl-air6in1-1.0.2.jar"
    }],
    "keyHandler": "cn.foxtech.device.protocol.v1.zktl.air6in1.handler.ZktlServiceKeyHandler",
    "serverPort": 9301,
    "splitHandler": "cn.foxtech.device.protocol.v1.zktl.air6in1.handler.ZktlSplitMessageHandler"
  }, {
    "decoder": [{
      "jarFile": "\\jar\\decoder\\fox-edge-server-protocol-zktl-air5in1-1.0.2.jar"
    }],
    "keyHandler": "cn.foxtech.device.protocol.v1.zktl.air5in1.handler.ZktlServiceKeyHandler",
    "serverPort": 9302,
    "splitHandler": "cn.foxtech.device.protocol.v1.zktl.air5in1.handler.ZktlSplitMessageHandler"
  }]
}
