项目背景

有些用户对 Fox-Edge 存在 k3s 的容器化部署需求，所以灵狐提供了 docker 部署的参考教程。

重点提醒

该文档是面向k3s的docker运营人员的高阶文档，每一个项目的docker镜像具有甲方项目的针对性。

docker运营人员需要根据自己的甲方市场项目，需要做一些必要的服务裁剪。

技术差异

Fox-Edge通常被用户当作被部署在边缘端的软件系统，主要的硬件安装环境是 物理设备 ，比如 arm/x86 这类小型嵌入式设备、软路由、工控机。

此时，设备环境对Fox-Edge来说，是一个在可读/可写上有 充分权限 的用户环境。

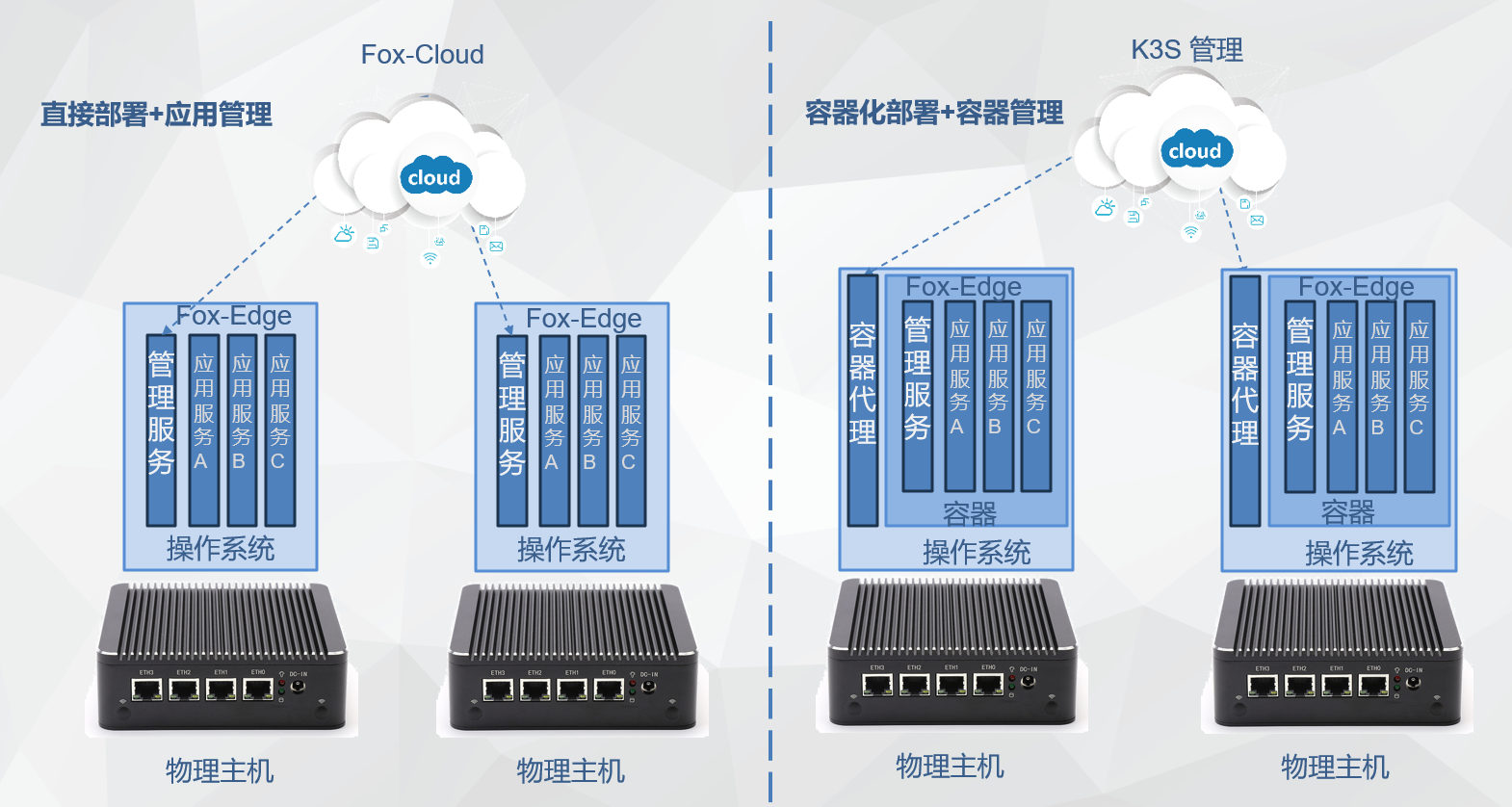

Fox-Edge同样也支持被用户安装在性能较强的中型设备上，比如x86的工控机、小型服务器上。此时，工控机、服务器的资源比较丰富， 用户会采用k3s的 docker 方案，将硬件环境划分为多个 用户名空间 ，按docker的方式进行各子系统的管理，Fox-Edge只是众多子系统之一。

此时，doccer容器环境对Fox-Edge来说，是在可读/可写上，比较受限 的用户环境。

如果对此不理解的话，可以理解为类似某款软件，它的硬盘版和光盘版之间的区别。

用户环境的受限与不受限，是真机部署和docker部署之间，最主要的差异。在k3s下为Fox-Edge子系统制作镜像的时候，请时刻注意这点。

用户场景

k3s也是面向小型化设备的一种精简版容器管理方案。有些用户用它来作为设备的集中管理平台。

由于小型化设备的资源有限，此时会倾向于使用docker作为管理节点。

每个小型化设备，只是一个硬件平台，而k3s是作为一个docker管理系统。

每个java进程和mysql/redis/nginx基础服务进程，都各自部署在一个docker容器之中， 并且上述对应的docker容器，在整个小型化设备都只有一个运行实例。

注意：该方案不是传统服务端Docker的1个JAVA应用1个Docker镜像，每个Docker镜像启动N个Docker容器实例，每个Docker容器只内含1个JAVA进程的并行部署方案。

这是针对小型设备Docker部署实例，它是一批JAVA应用一个Docker镜像，该Docker镜像所启动每一个Docker实例都是作为一个"独立主机"，该"独立主机"的Docker容器 中含N个JAVA进程的单机部署方案。

技术方案

Fox-Edge原来是直接部署在物理设备之中，并自带应用的远程部署、升级、卸载、配置的管理方案，这是灵狐所推荐的技术方案。

k3s的docker方案，也是远程部署、升级、卸载、配置的管理方案。

这意味着，是不能采用Fox-Edge自带的部署、升级、卸载、配置的部件部件管理方案，即不能使用通过Fox-Edge的仓库界面进行安装的方案。

所以，k3s的docker方案的高阶技术方案如下：

  1、先在一台物理样机之中，安装部署一套Fox-Edge系统，并根据甲方项目的需要，并在其中安装所需要的各种服务、解码器、模板。

  2、从部署完Fox-Edge的样机之中，剥离出/opt/fox-edge的完整目录

  3、针对后台和前台，分别制作一个Dockerfile.fox-edge-server和Dockerfile.fox-edge-ui文件

  4、为需要访问外部设备，制作提供数据卷，让它能够加载到宿主机上的/dev 和 /tmp 目录

  5、通过上述素材，制作出面向某甲方物联网项目的匹配的前端、后端docker镜像

  6、在k3s之中应用这些docker镜像，在每个小型设备之中，启动一套Fox-Edge进程相关的docker容器实例

事前准备

1、Fox-Edge的样机安装

现在找一台物理样机，或者用虚拟机建立一个样机环境，然后在其中安装一套 Fox-Edge.

具体安装过程，可以参考前文的Fox-Edge x86部署篇

2、Docker的软件安装

以Ubuntu 22.0版本作为范例，通过下面的命令，进行Docker的一键式安装

  apt-get update -y && \
  apt-get install apt-transport-https ca-certificates curl gnupg-agent software-properties-common -y  && \
  curl -fsSL https://download.docker.com/linux/ubuntu/gpg |  apt-key add -  && \
  add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable" && \
  apt-get install docker-ce docker-ce-cli containerd.io  -y

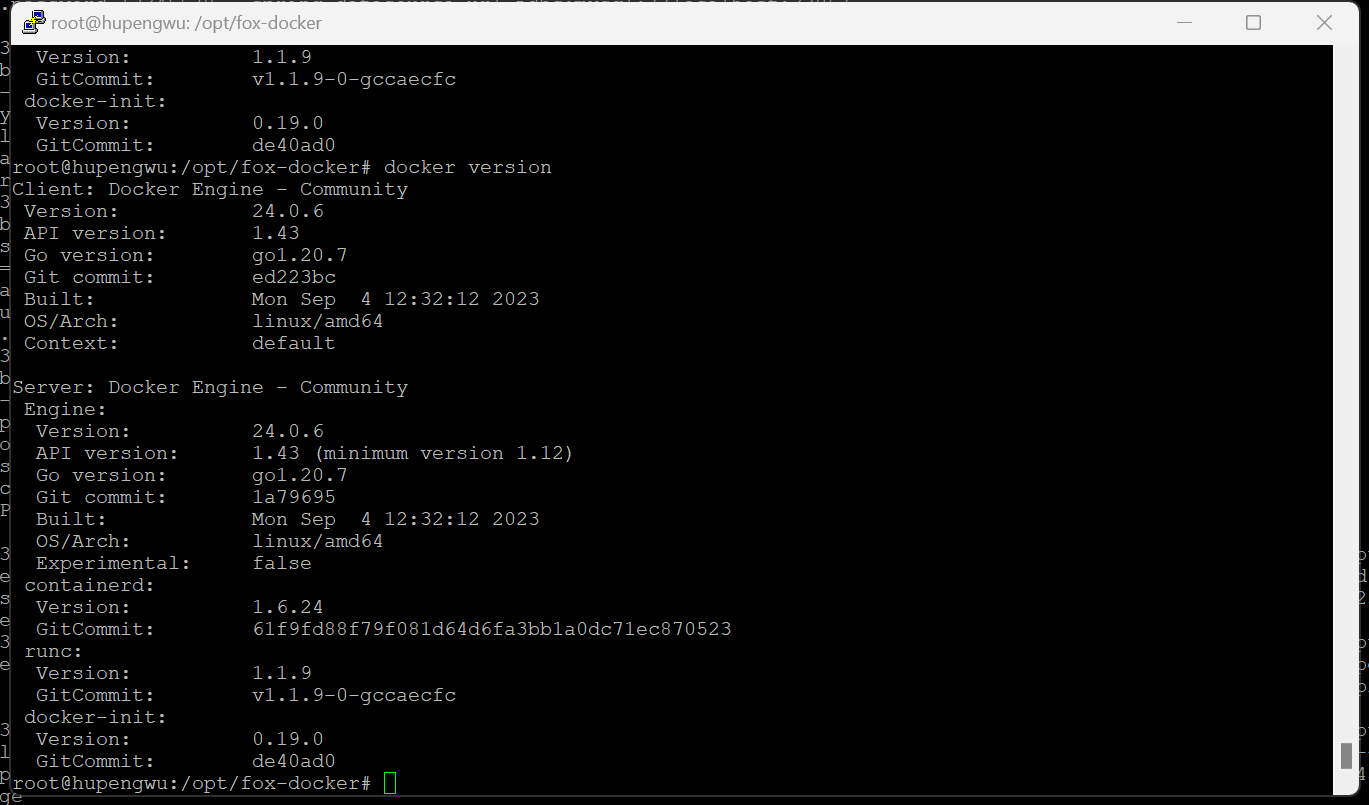

docker的安装结果如下：

制作Dockerfile

以下为制作Fox-Edge的后端Dockerfile.fox-edge-server和前端Dockerfile.fox-edge-ui为范例。

1、建立工程目录

在Fox-Edge的样机环境中，创建一个工程目录/opt/fox-docker，并将/opt/fox-edge系统目录复制到其下。

参考命令行如下：

  #准备工作
  mkdir -p /opt/fox-docker/opt
  cp -r /opt/fox-edge /opt/fox-docker/opt
  cd /opt/fox-docker

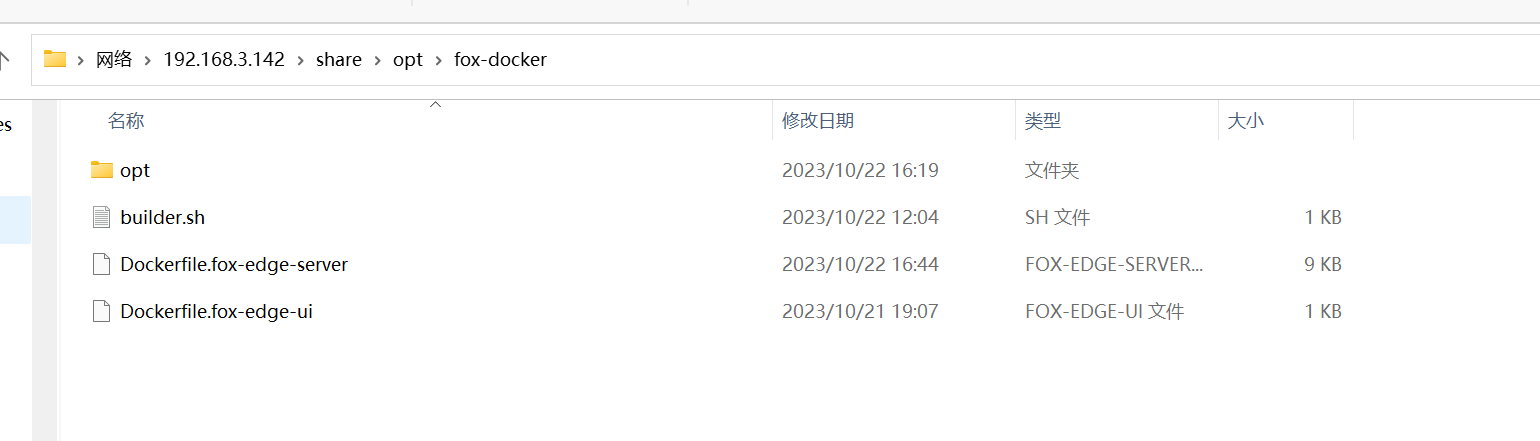

相关目录如下：

2、fox-edge-server

制作后端的docker

• 2.1、Dockerfile

新建一个Dockerfile.fox-edge-server文件，内容如下

  #指定基础镜像为openjdk 11环境
  #注意：该版本提供了jmap，而fox-edge会通过jmap的智能gc能力，进行内存老化周期的释放，来达到多服务下的内存管理能力，
  #传统的-Xms配置，是面向服务器领域开发的单服务的配置，它并不适用于fox-edge所在精简设备下，特别是多服务场景的内存管理。
  FROM openjdk:11

  #维护者信息
  MAINTAINER fox-edge

  #工作路径
  WORKDIR /opt/fox-edge

  #用于指定持久化目录，方便各容器共享该目录
  #引用到宿主机的数据卷/dev
  #注意，docker容器启动时，要带上--privileged 和  -v /dev:/dev  两个参数，否则容器中会出现无权限和空的错误
  VOLUME ["/dev","/tmp"]



  #在容器中，提取安装好需要用到的LINUX命令，如下：
  #更新安装源
  RUN apt-get update -y
  #安装TOP命令：这是查询CPU占用率的命令包
  RUN apt-get install procps -y
  #安装dmidecode命令：这是查询CPUID的命令包
  RUN apt-get install dmidecode -y


  #在容器中预先创建 /jar  /template /shell /conf目录
  RUN mkdir -p /opt/fox-edge/jar
  RUN mkdir -p /opt/fox-edge/template
  RUN mkdir -p /opt/fox-edge/shell
  RUN mkdir -p /opt/fox-edge/conf


  #将本地文件复制到容器中
  COPY /opt/fox-edge/jar /opt/fox-edge/jar
  COPY /opt/fox-edge/template /opt/fox-edge/template
  COPY /opt/fox-edge/shell /opt/fox-edge/shell
  COPY /opt/fox-edge/conf /opt/fox-edge/conf

  #在容器中预先创建bin目录
  RUN mkdir -p /opt/fox-edge/bin/kernel/gateway-service/
  RUN mkdir -p /opt/fox-edge/bin/kernel/manager-service/
  RUN mkdir -p /opt/fox-edge/bin/system/device-service/
  RUN mkdir -p /opt/fox-edge/bin/system/persist-service/
  RUN mkdir -p /opt/fox-edge/bin/system/controller-service/
  RUN mkdir -p /opt/fox-edge/bin/service/channel-simulator-service/
  RUN mkdir -p /opt/fox-edge/bin/service/channel-serialport-service/
  RUN mkdir -p /opt/fox-edge/bin/service/channel-tcp-server/

  #将本地bin文件复制到容器中
  COPY /opt/fox-edge/bin/kernel/gateway-service/fox-edge-server-manager-gateway.jar /opt/fox-edge/bin/kernel/gateway-service/fox-edge-server-manager-gateway.jar
  COPY /opt/fox-edge/bin/kernel/manager-service/fox-edge-server-manager-system.jar /opt/fox-edge/bin/kernel/manager-service/fox-edge-server-manager-system.jar
  COPY /opt/fox-edge/bin/system/device-service/fox-edge-server-device-service.jar /opt/fox-edge/bin/system/device-service/fox-edge-server-device-service.jar
  COPY /opt/fox-edge/bin/system/persist-service/fox-edge-server-persist-service.jar /opt/fox-edge/bin/system/persist-service/fox-edge-server-persist-service.jar
  COPY /opt/fox-edge/bin/system/controller-service/fox-edge-server-controller-service.jar /opt/fox-edge/bin/system/controller-service/fox-edge-server-controller-service.jar
  COPY /opt/fox-edge/bin/service/channel-simulator-service/fox-edge-server-channel-simulator-service.jar /opt/fox-edge/bin/service/channel-simulator-service/fox-edge-server-channel-simulator-service.jar
  COPY /opt/fox-edge/bin/service/channel-serialport-service/fox-edge-server-channel-serialport-service.jar /opt/fox-edge/bin/service/channel-serialport-service/fox-edge-server-channel-serialport-service.jar
  COPY /opt/fox-edge/bin/service/channel-tcp-server/fox-edge-server-channel-tcp-server.jar /opt/fox-edge/bin/service/channel-tcp-server/fox-edge-server-channel-tcp-server.jar

  #映射端口
  #9000 gateway-service的服务端口：必须配置的端口
  #9101 manager-service的服务端口：必须配置的端口
  #9301 9302 channel-tcp-server配置中提供的两个服务端口：可选端口，这只是一个其他服务端口的使用范例
  #注意，docker容器启动时，要带上 -p 9000:9000 -p 9101:9101 参数，否则没有完成内外端口的映射
  EXPOSE 9000 9101 9301 9302

  #配置容器，使其可执行化，相当于在环境中执行命令java -jar xxx.jar --输入参数
  #配置容器，使其可执行化，相当于在环境中执行命令java -jar xxx.jar --输入参数
  #以下内容的生成方式：
  #1、在样机中启动Fox-Edge后，执行linux命令行 ps -aux|grep fox-edge，获得样机中的各服务启动命令行内容
  #2、从返回的一批内容之中，每行只保留java xxx xxx的部分
  #3、将localhost全体替换为docker的网关IP 172.17.0.1
  #4、将每一行的--env_type=device参数，替换为--env_type=docker
  #5、在每一行的末尾处，添加 & \ 作为全体xxx.jar启动的命令拼接
  #6、最后得到如下内容，作为批量Docker容器中的批量启动命令
  CMD \
  java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/kernel/gateway-service/fox-edge-server-manager-gateway.jar --app_type=kernel --app_name=gateway-service --env_type=docker -Dspring.profiles.active=prod --server.port=9000 --spring.redis.host=172.17.0.1 --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://172.17.0.1:3306/fox_edge & \
  java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/kernel/manager-service/fox-edge-server-manager-system.jar --app_type=kernel --app_name=manager-service --env_type=docker -Dspring.profiles.active=prod --server.port=9101 --spring.redis.host=172.17.0.1 --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://172.17.0.1:3306/fox_edge & \
  java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/system/controller-service/fox-edge-server-controller-service.jar --app_type=system --app_name=controller-service --env_type=docker -Dspring.profiles.active=prod --server.port=9021 --spring.redis.host=172.17.0.1 --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://172.17.0.1:3306/fox_edge & \
  java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/system/device-service/fox-edge-server-device-service.jar --app_type=system --app_name=device-service --env_type=docker -Dspring.profiles.active=prod --server.port=9024 --spring.redis.host=172.17.0.1 --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://172.17.0.1:3306/fox_edge & \
  java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/system/persist-service/fox-edge-server-persist-service.jar --app_type=system --app_name=persist-service --env_type=docker -Dspring.profiles.active=prod --server.port=9015 --spring.redis.host=172.17.0.1 --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://172.17.0.1:3306/fox_edge & \
  java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/service/channel-tcp-server/fox-edge-server-channel-tcp-server.jar --app_type=service --app_name=channel-tcp-server --env_type=docker -Dspring.profiles.active=prod --server.port=9008 --spring.redis.host=172.17.0.1 --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://172.17.0.1:3306/fox_edge & \
  java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/service/channel-serialport-service/fox-edge-server-channel-serialport-service.jar --app_type=service --app_name=channel-serialport-service --env_type=docker -Dspring.profiles.active=prod --server.port=9014 --spring.redis.host=172.17.0.1 --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://172.17.0.1:3306/fox_edge & \
  java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/service/channel-simulator-service/fox-edge-server-channel-simulator-service.jar --app_type=service --app_name=channel-simulator-service --env_type=docker -Dspring.profiles.active=prod --server.port=9001 --spring.redis.host=172.17.0.1 --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://172.17.0.1:3306/fox_edge

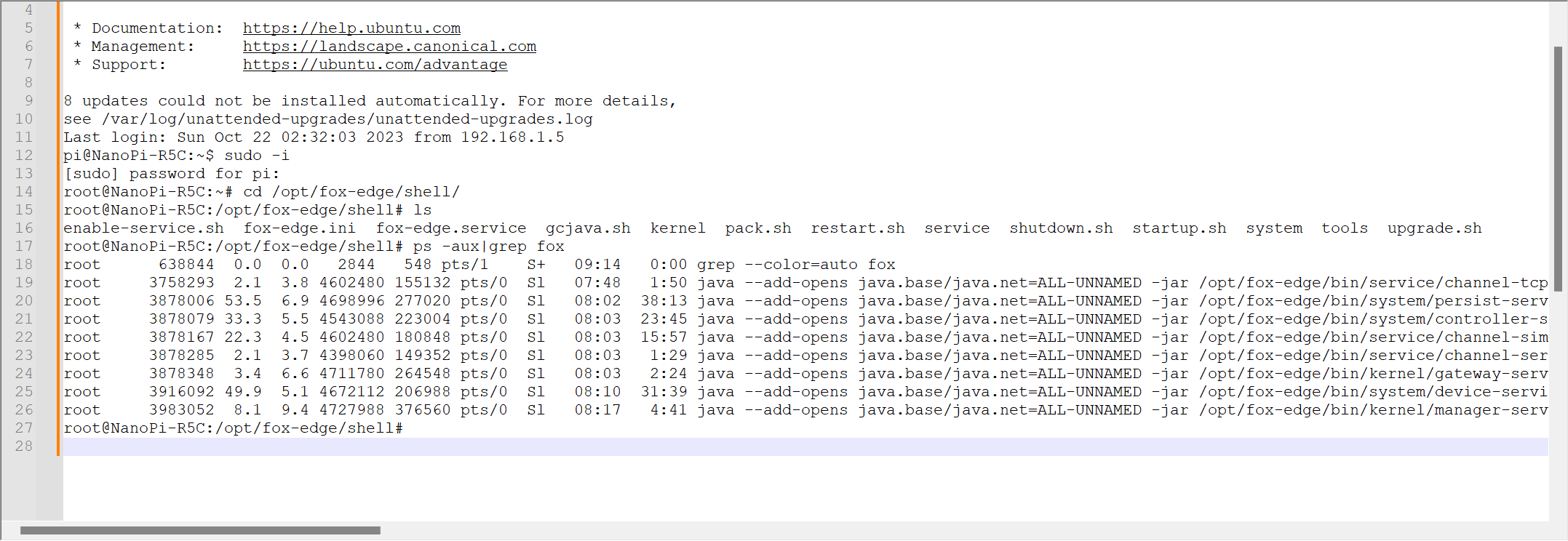

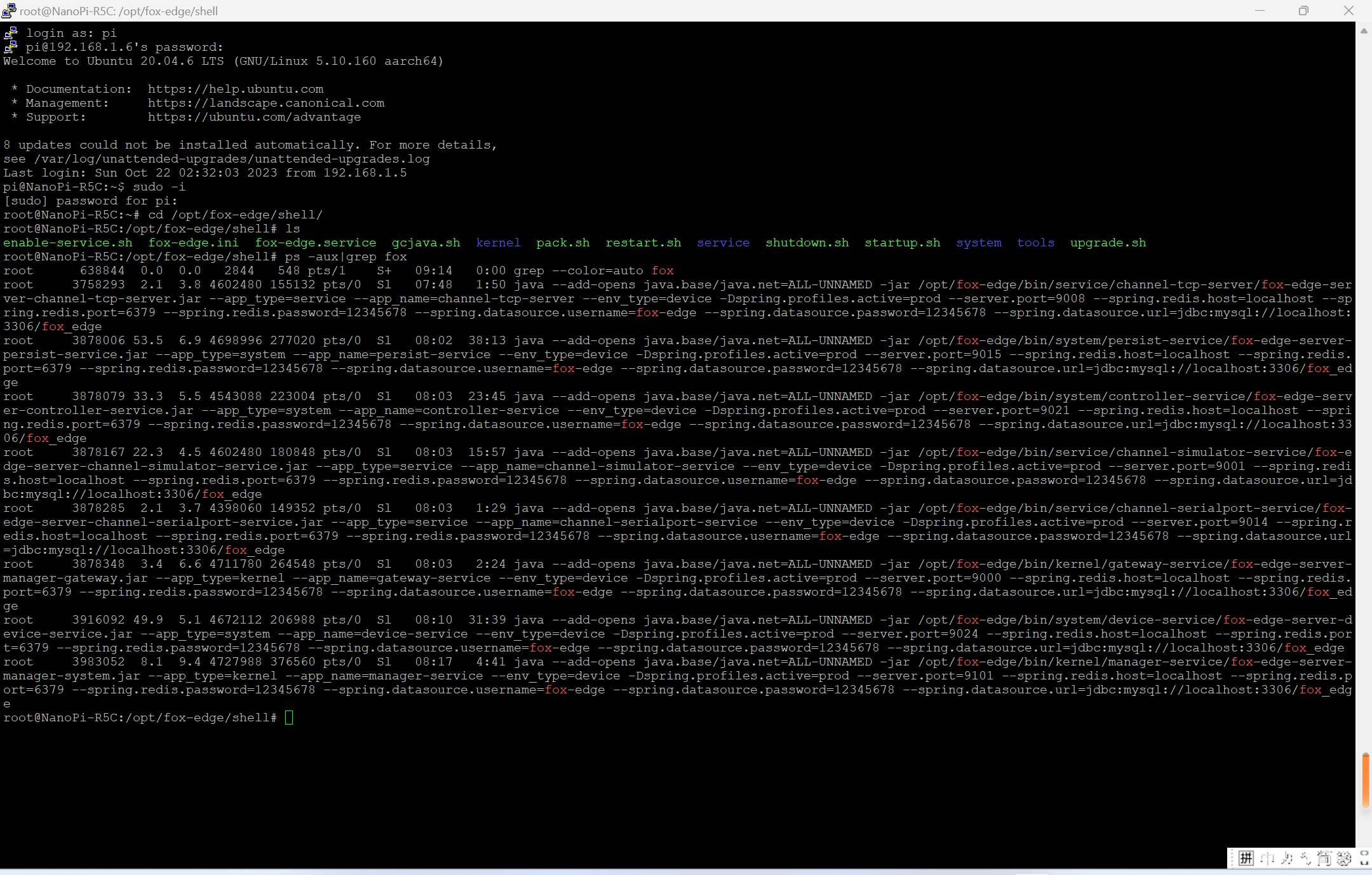

这是样机下Linux环境，查询命令行信息的 ps -aux|grep fox-edge 命令

将查询的内容复制出来，然后进行相应修改，变成dockerfile中的内容

• 2.2、说明

    1、为什么要批量执行一批java的服务?

    实际上一个甲方物联网企业项目，用户对频繁升级是比较反感的，将后台各服务xxx.jar统一打包成一个docker
    镜像，并在一个容器运行，减少现场项目的实施成本。并且，各服务之间，彼此是存在关联性的。为每一个服务
    单独打包成一个docker，除了增加复杂性，并没有明显的收益。

    2、为什么要新建一个相邻的/opt/fox-docker目录，并将/opt/fox-edge复制到/opt/fox-docker/opt/fox-edge之中？
    docker容器的打包，它的根目录实际上是以/opt/fox-docker为当前“根目录”的，此时复制一份/opt/fox-edge到它下
    面，dockerfile才能找到该这些文件

    3、为什么docker版本启动后，不再支持fox-edge的部件安装和升级了
    因为k3s的容器管理，实际上是linux的进程管理，fox-edge也有自己的进程管理，双方是彼此冲突的二选一方案，要
    把fox-edge对本地进程的启停操作全部禁止掉。否则，对容器中的子进程进行任何的启动、停止、修改操作，都将导致容器从运行中退出。

    Linux下的Docker，本质上只是一组进程空间的用户隔离，它只是一个容器的like，并不能像虚拟机一样进行真正的物理隔离。



• 2.3、dockerfile的使用

    #生成后端fox-edge-server的docker镜像，并启动该容器
    docker build -f Dockerfile.fox-edge-server -t fox-edge-server .

    #使用该镜像，启动该容器，注意为容器传递宿主机的端口映射参数，权限，以及数据卷
    docker run --privileged -p 9000:9000 -p 9101:9101  -p 9301:9301 -p 9302:9302 -v /dev:/dev  -v /tmp:/opt/fox-edge/logs -d fox-edge-server

    #检查容器启动状态
    docker ps

    #进入容器中查看
    docker exec -it 容器ID /bin/bash

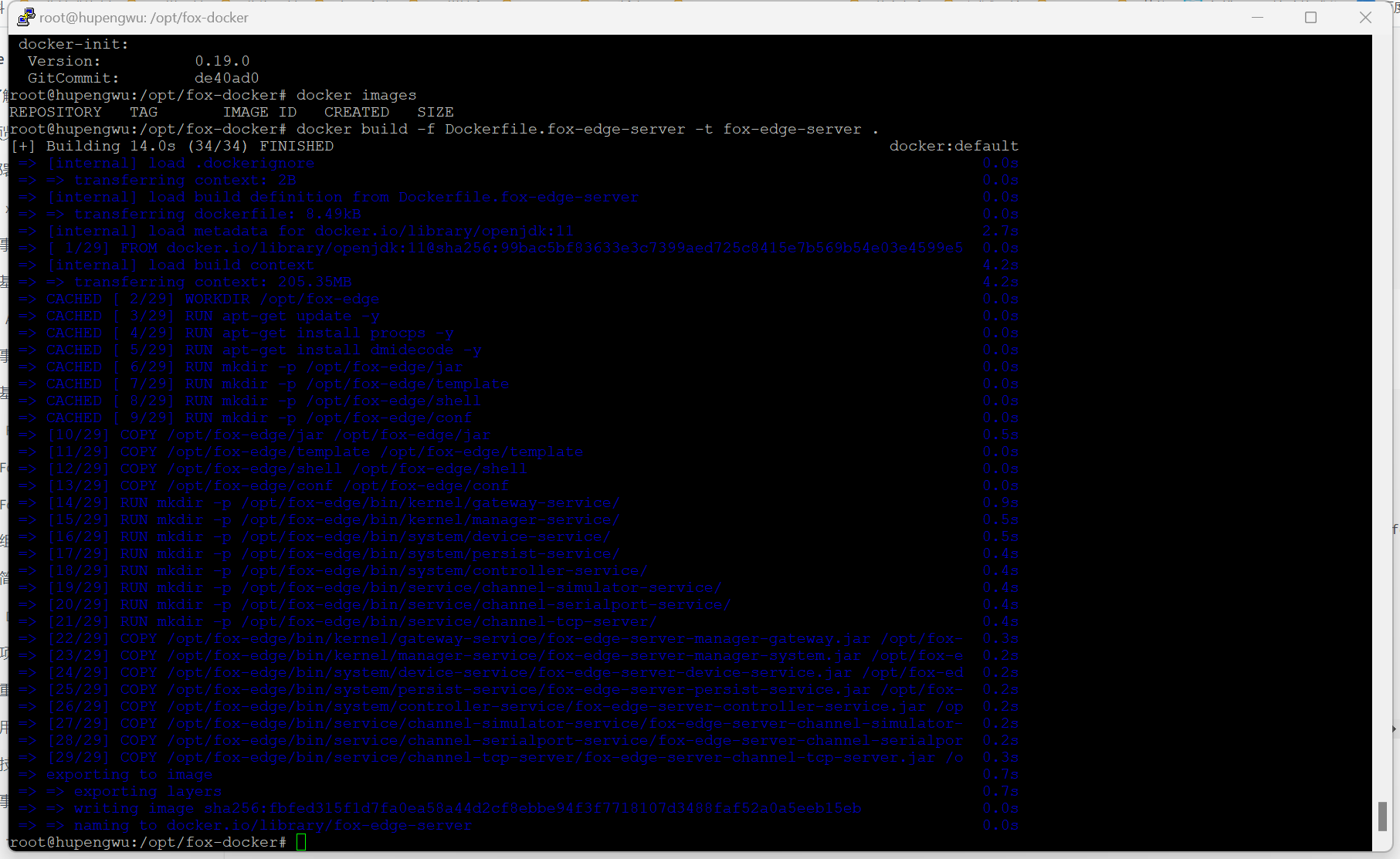

  打包镜像

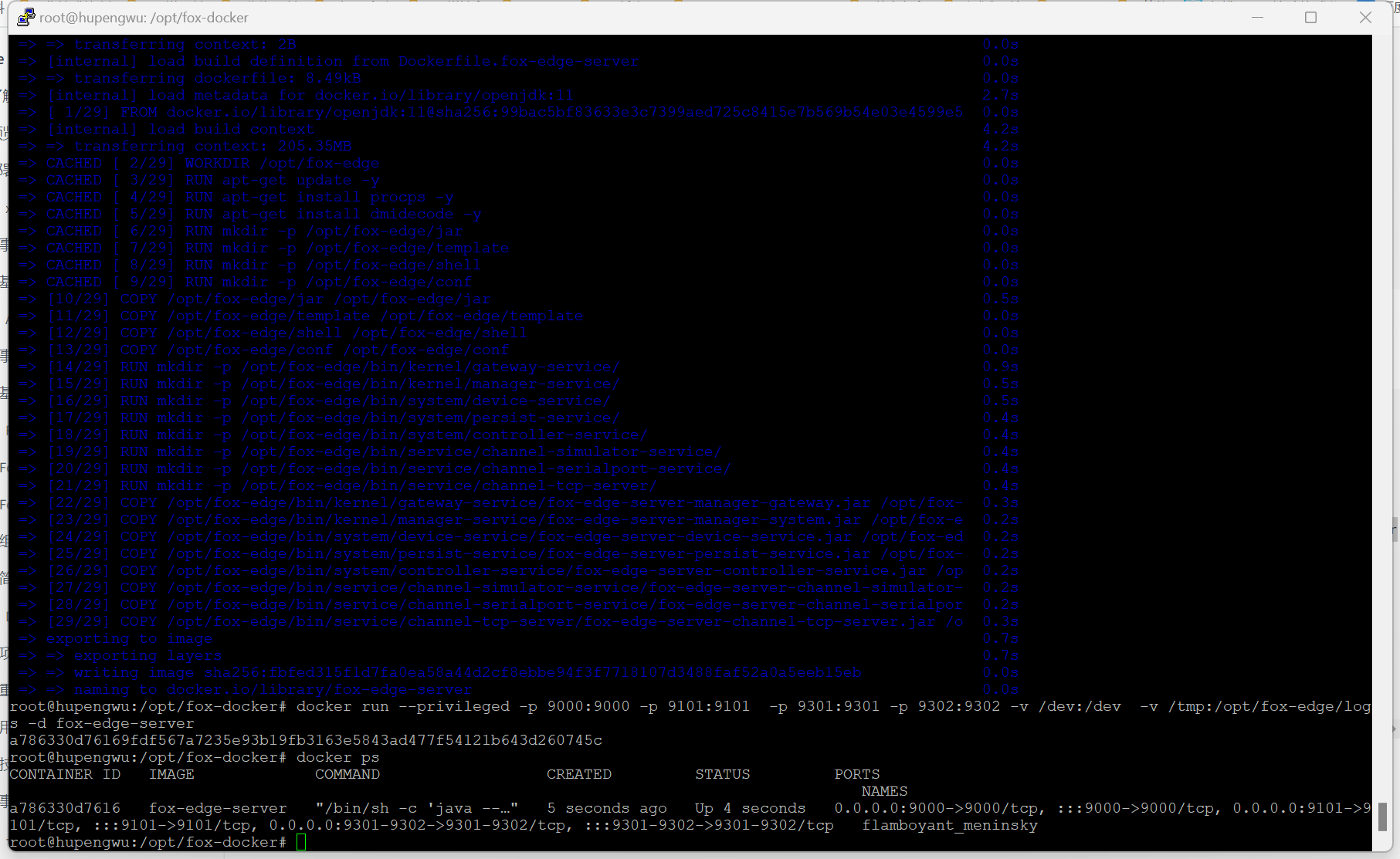

启动容器

3、fox-edge-ui

制作前端的docker

• 3.1、Dockerfile

新建一个Dockerfile.fox-edge-server文件，内容如下

  #指定基础镜像为nginx
  FROM nginx:alpine

  #维护者信息
  MAINTAINER fox-edge

  #在容器中预先创建 /opt/fox-edge 目录
  RUN mkdir -p /opt/fox-edge

  #将本地文件复制到容器中
  COPY /opt/fox-edge/dist /opt/fox-edge/dist
  COPY /opt/fox-edge/doc/nginx/conf.d/fox-edge.com.ipadr.conf /etc/nginx/conf.d

  #将主机版本的nginx文件中的127.0.0.1，修改为容器版本下的172.17.0.1
  RUN sed -i s/127.0.0.1/172.17.0.1/g /etc/nginx/conf.d/fox-edge.com.ipadr.conf

  #映射端口
  EXPOSE 80

  #配置容器，使其可执行化，相当于在环境中执行命令java -jar xxx.jar --输入参数
  CMD ["nginx", "-g", "daemon off;"]

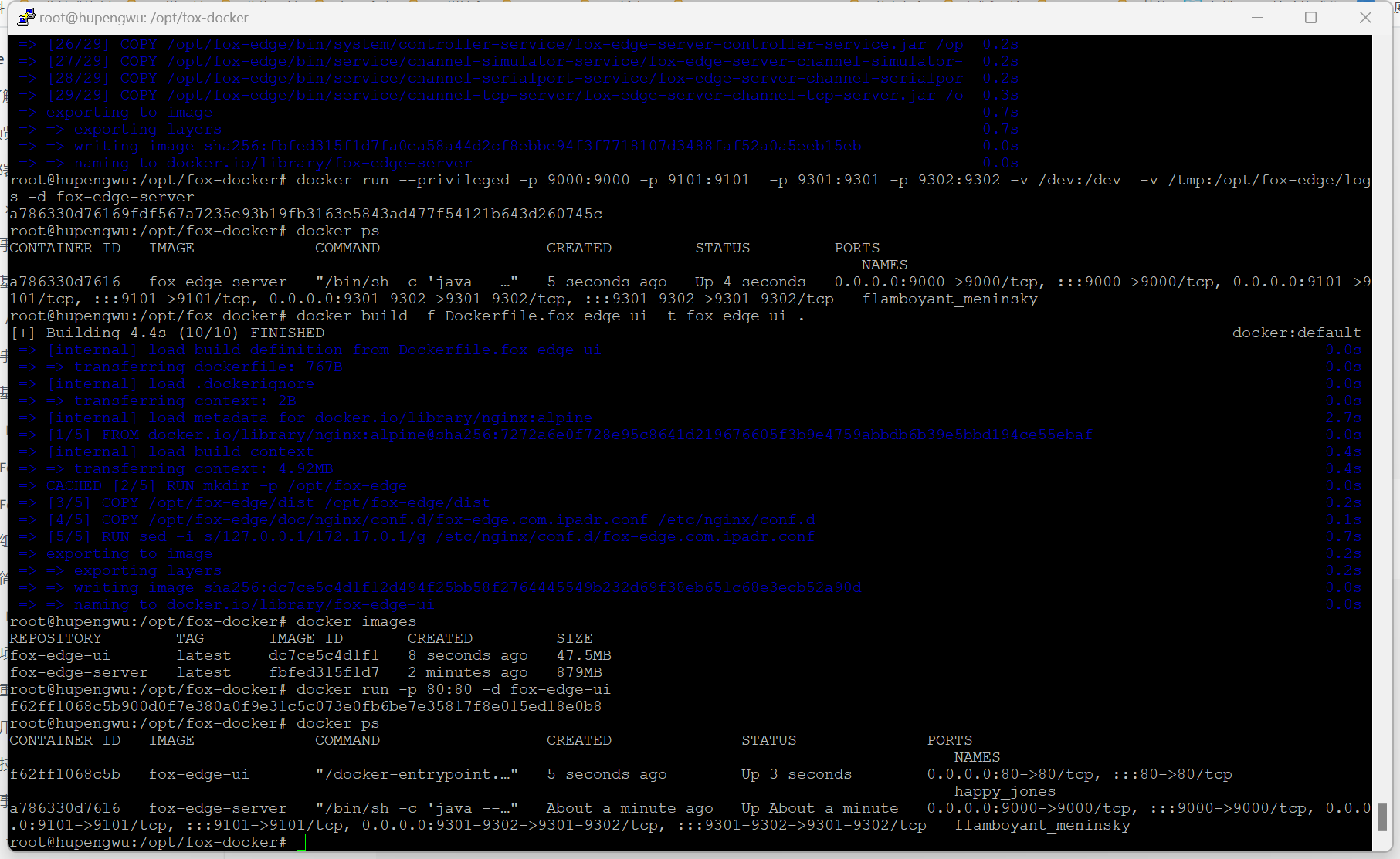

• 3.2、dockerfile的使用

    #生成前端fox-edge-ui的docker镜像，并启动该容器
    docker build -f Dockerfile.fox-edge-ui -t fox-edge-ui .

    #启动前端镜像
    docker run -p 80:80 -d fox-edge-ui

    #检查容器启动状态
    docker ps

    #进入容器中查看，注意，该容器不支持/bin/bash，只支持/bin/sh
    docker exec -it 容器ID /bin/sh

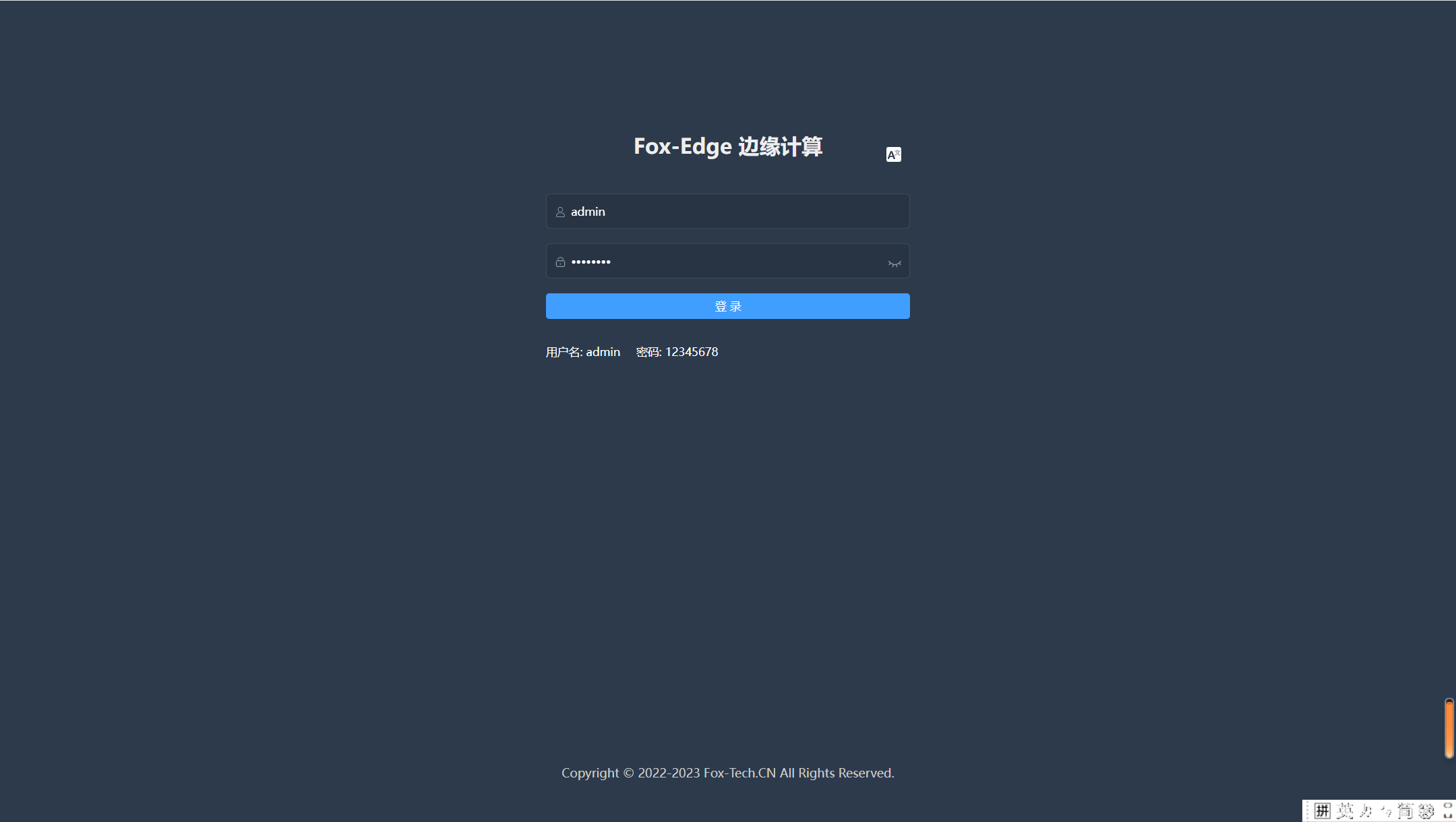

登录fox-edge

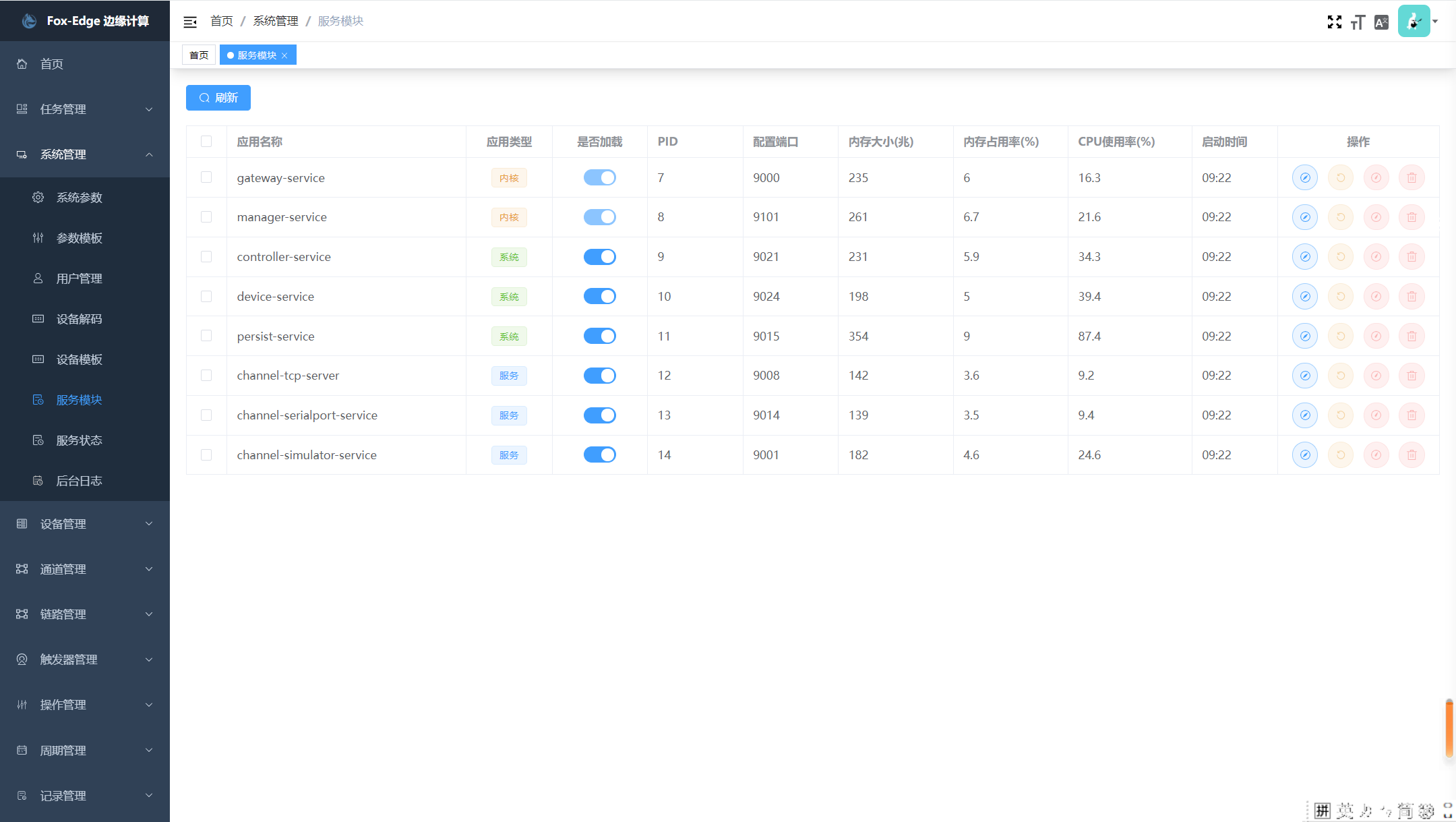

这是docker版的fox-edge

它没有仓库菜单，并且进程界面的启动、停止、重启操作也被禁用了。

它的后续升级，是通过不断的制作新版本的docker镜像来完成的。
