Nacos版的背景

部分用户在深入使用Fox-Edge这款产品之后，比较认可Fox-Edge的价值，希望这款产品从 边缘端 部署场景，进一步拓展到他们的 云端 部署场景。

• 边缘端的特点

设备的硬件平台专属专用，设备中的软件独占整个设备的资源。这一块的软件架构设计，通常是有状态的。

它通常采用的是 服务化架构 ，里面的每一个服务都是系统中的功能模块，它的一个服务只能部署一个独立的服务进程。

它的管理和扩展，是按一个个的设备盒子进行管理的。每个设备盒子，里面安装了完整的独立软件系统。

• 云端的特点

服务器的硬件资源庞大，属于公共平台，通常将服务器的按容器化的方式进行管理。这一块的软件架构设备，通常是无状态的。

它通常的是 微服化架构 ，里面的每一个服务也都是系统中的功能模块，但是它的一个服务，可以被部署有很多的独立服务进程。 这些服务进程，往往还运行在不同的服务器之上，只是在不同服务器上的各服务进程之间通过网络构成了集群。

它的管理和扩展，是按一个个容器进行管理的。每个容器通常包含一个服务，大量的容器共同组织成一个完整的软件系统。

• nacos版的定位

通过上面的简单说明，你会发现边缘端和云端的架构、部署、管理，完全是不一样。

但是，灵狐跟这些用户的交流后，认为Fox-Edge同时支持边缘端和云端的部署场景，还是非常有价值的，而且技术要为用户的业务服务， 所以决定让Fox-Edge支持边缘端和云端的双架构。

在这边，暂且将部署在单机设备上的Fox-Edge称为 local版 ，将部署在云端服务上的Fox-Edge称为 nacos版

nacos版主要为那些 想将Fox-Edge作为他们物联网云平台的一个技术底座使用的用户 而开发的。 这边存在的一个假设：这些用户已经比较熟悉Fox-Edge的 local版 ，并有自己的开发和运维人员，深度掌握了Fox-Edge的特性。

• 版本日志

架构的调整，不是一蹴而就的故事，而是逐步调整的过程，下面的关键版本特性

	1.1.6版:
		1.将服务之间的通讯，由订阅/发布模式，调整为生产者/消费者模式

	1.1.7版:
		1.将服务的结构，调整为local版和nacos版
		2.网关的路由，调整为local版自动注册和nacos版的人工注册

• 注意事项

JAVA程序给很多用户会有臃肿，内存占用率高的印象，主要是因为很多JAVA开发人员开发的JAR组件，是按服务器内存巨大的环境下开发出来的。 很多服务端JAVA的开发人员对内存的使用，本着可以随意使用心态而开发的，这就导致内存的占用率比较大。

但是，实际上JAVA这种开发语言，一开始就是面向嵌入式设备而设计的。

所以，内存占用率，是JAVA开发人员在开发JAR包的问题。

local版的fox-edge，灵狐主要是为了在4G内存下的小型化设备上运行，除了少数Spring框架，基本上JAR组件都是灵狐开发的。 灵狐在开发的过程中，对内存的使用，都是针对小型设备下的小内存场景下，精打细算开发的，所以内存占用率比传统的JAVA开发人员，都要低非常多。

nacos是阿里巴巴的开发人员，面向云端服务而开发的，阿里巴巴nacos团队开发的nacos组件，具有java服务器程序内存占用率高的通病。

fox-edge的nacos版本程序引入nacos的相关组件后，nacos的这部分组件对内存的需求都增长的比较大，相比local版将近翻了一倍， 所以，你在使用nacos版本的时候，请按服务器的内存规格（至少8G内存）去使用nacos版的fox-edge。

Nacos版的部署

请到灵狐云端的页面下载Fox-Edge最新的初始安装包，默认的账号/密码：Fox-Edge-Public/12345678

• Fox-Edge(Nacos版)安装包下载

    #切换目录
    cd /home

    #下载Fox-Edge安装包：最新版本，可到[云端仓库](http://cloud.fox-tech.cn) 查询
    wget -c http://repository.fox-tech.cn/system/fox-edge-nacos/v1/1.0.1/fox-edge-nacos-20240723160458.gz

    #解压安装包
    tar -xzvf fox-edge-nacos-20240723160458.gz

    #移动目录
    mv fox-edge /opt



• 导入MySQL脚本

    #执行命令
    mysql -u root -p12345678;

    #在mysql中自行下面脚本
    > source /opt/fox-edge/sql/init.sql;

    > exit




• 导入Nginx配置

    #复制nginx配置到nginx
    #前端页面fox-edge-ui的nginx配置，等reload后，打开http:xxx.xxx.xxx.xxx，即可验证
    cp /opt/fox-edge/doc/nginx/conf.d/fox-edge.com.ipadr.conf /etc/nginx/conf.d


    #重新加载配置
    nginx -s reload



• Nacos的安装

  请自行参考Nacos官方文档

• 修改配置文件

  说明：配置文件路径 /opt/fox-edge/shell/fox-edge.ini

  内容如下：

    [environment]
    ip=127.0.0.1
    type=device
    mode=cloud
    cpu_id=

    [nacos]
    discovery_addr=192.168.1.21:8848
    config_addr=192.168.1.21:8848

    [redis]
    host=localhost
    port=6379
    password=12345678

    [mysql]
    host=localhost
    port=3306
    username=fox-edge
    password=12345678



  注意：

  1. environment.mode必须为cloud，此时它将使用nacos部分的参数，并去nacos配置中心装载redis和mysql的参数，而不再使用fox-edge.ini中的redis和mysql参数

  2. nacos中的参数，指明的是nacos服务器的服务地址

  3. 微服务是允许多实例部署的，那么此时的Fox-Edge的序列号（CPU ID）那就不能够从本机去获得了，因为你不知道它会被运行在哪个服务器节点上，所以提供了一个手动配置全局CPU ID的设置

• nacos配置中心

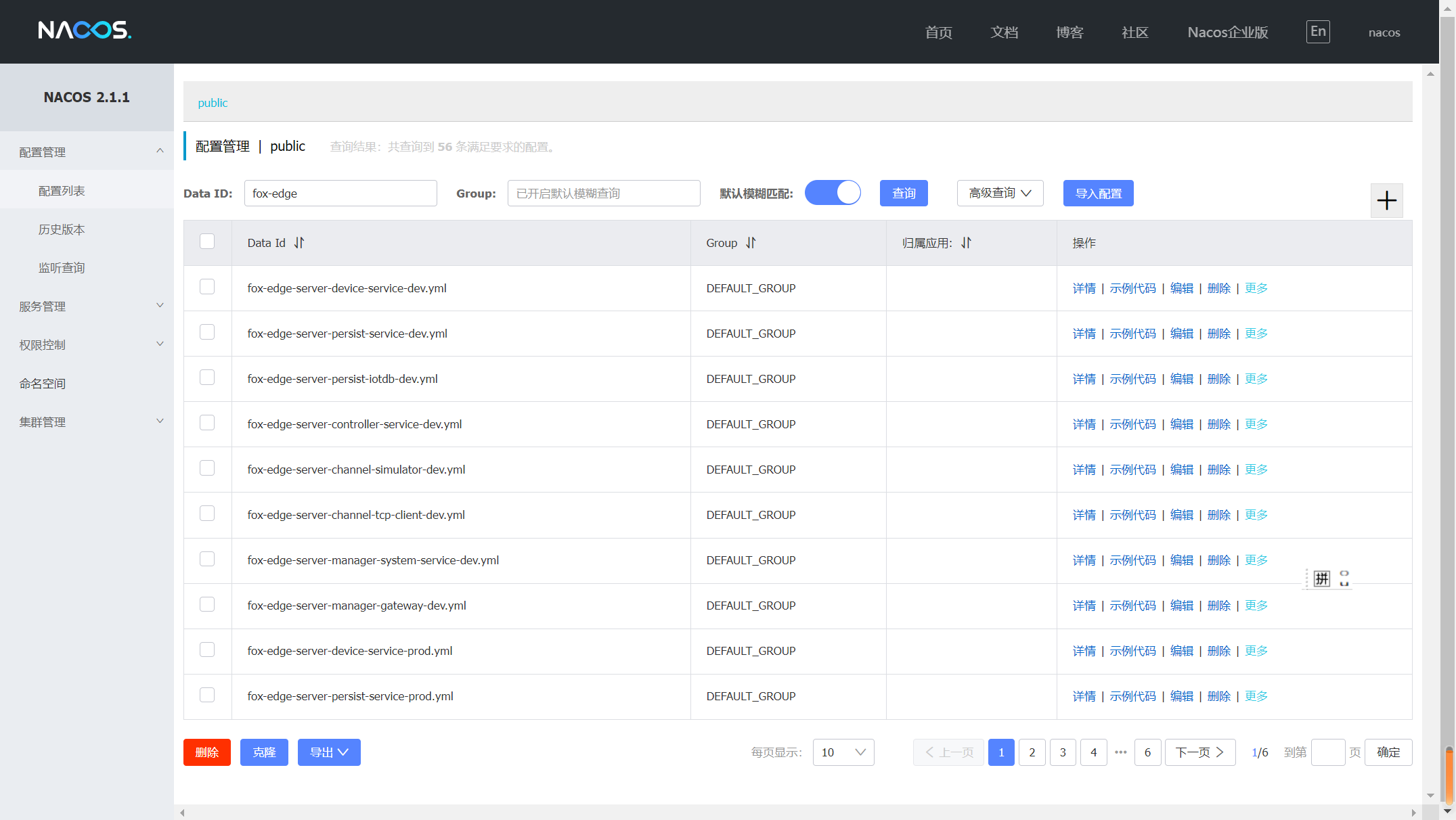

  nacos版本提供了nacos的配置范例， /opt/fox-edge/nacos/nacos_config_export_xxxxxxxx.zip ，可以在nacos中导入该文件并进行修改。

  注意：提前在nacos的管理界面，提前将准备安装的其他Fox-Edge服务部件，将它们的nacos配置好，否则这些服务部件下载安装之后， 会因为在nacos上找不到对应的配置，而启动不起来。



• 另一种安装方式

  除了上面的默认安装方式，灵狐还提供了通过 Git 从 GitEE 仓库进行一键式安装的快捷方式，而且 GitEE 的网速比较快。

  下面以通过以Ubuntu 22.0版本作为范例，进行快捷安装。

    mv /opt/fox-edge /opt/fox-edge-$(date +%Y%m%d-%H%M%S) 2>/dev/null
    git clone https://gitee.com/fierce_wolf/fox-edge-nacos.git /opt/fox-edge && \
    chmod +x /opt/fox-edge/shell/*.sh && \
    cp /opt/fox-edge/doc/nginx/conf.d/fox-edge.com.ipadr.conf /etc/nginx/conf.d && \
    nginx -s reload && \
    mysql -u root -p12345678 mysql < /opt/fox-edge/sql/init.sql;


Nacos版的启动

• 系统启动

    #进入目录
    cd /opt/fox-edge/shell

    #启动Fox-Edge
    ./startup.sh

    #如果准备开机启动，执行该命令
    ./enable-service.sh



• 检查是否启动成功

    #执行命令
    ps -aux|grep fox-edge

    #此时将看到下列进程
    root@NanoPi-R5C:/opt/fox-edge/shell# ps -aux|grep fox
    root       38823  192  2.7 3971932 109316 pts/0  Sl   03:28   0:19 java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/kernel/gateway-service/fox-edge-server-kernel-gateway.jar --app_type=kernel --app_name=gateway-service --env_type=device --work_mode=cloud --spring.profiles.active=prod --server.port=9000 --spring.cloud.nacos.discovery.server-addr=192.168.1.21:8848 --spring.cloud.nacos.config.server-addr=192.168.1.21:8848 --spring.redis.host=localhost --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://localhost:3306/fox_edge
    root       38865  190  2.6 3836440 104780 pts/0  Sl   03:28   0:19 java --add-opens java.base/java.net=ALL-UNNAMED -jar /opt/fox-edge/bin/kernel/manager-service/fox-edge-server-manager-service.jar --app_type=kernel --app_name=manager-service --env_type=device --work_mode=cloud --spring.profiles.active=prod --server.port=9101 --spring.cloud.nacos.discovery.server-addr=192.168.1.21:8848 --spring.cloud.nacos.config.server-addr=192.168.1.21:8848 --spring.redis.host=localhost --spring.redis.port=6379 --spring.redis.password=12345678 --spring.datasource.username=fox-edge --spring.datasource.password=12345678 --spring.datasource.url=jdbc:mysql://localhost:3306/fox_edge



• 登录管理界面

    #使用ifconfig查看计算机的IP
    root@fox-edge-server:/opt/fox-edge/shell# ifconfig

    #此时将看到linux下的网卡IP为192.168.3.133
    ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.3.133  netmask 255.255.255.0  broadcast 192.168.3.255
        inet6 fe80::20c:29ff:fe6a:6ef2  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:6a:6e:f2  txqueuelen 1000  (Ethernet)
        RX packets 7216222  bytes 2852722926 (2.8 GB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 10559279  bytes 13621898330 (13.6 GB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

    lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 149369368  bytes 122430812692 (122.4 GB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 149369368  bytes 122430812692 (122.4 GB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0



  在浏览器中打开，http://192.168.3.133
  此时将出现登录页面，默认的初始账号/密码：admin/12345678

  登录成功后进入首页


组件下载安装

1、初始状态

从 仓库管理>服务模块配置，可以看到，新安装的Fox-Edge只有gateway-service和manager-service两个内核服务

2、下载服务

从 仓库管理>服务模块仓库，可以看到在灵狐技术网站的中央仓库提供的服务列表。

  #先下载下列服务
  1、channel-simulator
  这是一个通道服务，在测试环境下，为开发者提供一个模式设备的问答响应能力，方便开发者进行设备报文级别的测试
  在此，可以也可以充当设备模拟器的作用

  2、device-service
  这是设备数据解码的核心服务，它为上层应用提供面向设备的会话操作。它会将面向设备的会话操作，编码成为通信报文
  然后发送给下层的通道服务，再由通道服务转发给远端的物理设备。当远端设备通过通道服务返回数据的时候，对报文进
  行解码操作，使之成为上层应用可以理解的业务对象。

  3、controller-service
  这是控制器服务，会根据用户的监控认为编排，周期性的将设备操作任务，发送给device-service服务。当远端的设备响
  应后，device-service在完成报文解码后，将设备的业务数据返回给控制器服务。
  控制器服务在获得远端设备的业务数据后，会将业务数据发送给persist-service服务，进行持久化保存。

  4、persist-service
  这是持久化服务，控制器服务从设备收集完成数据之后，会把需要持久化保存的数据，发送给persist-service服务。此时
  persist-service会将设备的数据，保存到Redis和MySQL当中，供其他服务消费使用。


3、安装服务

4、检查安装

简单测试验证

1、通道的测试

从 任务管理>通道操作任务，给模拟设备发送一下测试报文，可以看到模拟设备返回了响应报文，此时说明Fox-Edge跟模拟设备通信上了

2、设备的测试

从 任务管理>设备操作任务，给模拟设备发送一下操作请求，可以看到模拟设备返回了响应数据，此时说明Fox-Edge跟模拟设备能够正常会话上了

3、添加监控任务

从 任务管理>设备监控任务，给控制器服务添加一个监控任务，让其周期性的去访问远端设备

4、检查监控数据

从 设备管理>设备数值，可以看到添加监控任务后，不断从远端设备获得并持续更新数据，这些设备数据保存在redis和mysql当中

Nacos版的约束

• 进程管理方案

  fox-edge的nacos版本和local版本，是两套不同的启动代码。

  各自的启动代码，装载程序启动需要的配置参数，是不一样的。local版是从本地文件的fox-edge.ini获得，nacos版本是从nacos配置中心那边获得

• 进程管理方案

  nacos是一种多服务的注册管理方案，fox-edge也自带了个单机版的管理方案。

  实际上，fox-edge的进程管理方案是面向单机环境的，并不太适用于nacos多服务环境下，那种多进程的方式管理。

  fox-edge自带的管理界面，此时主要是提供给开发人员在开发阶段时使用，在nacos上生产环境时，把相关从菜单剔除， 否则会跟甲方用户产生不必要的误解。
