应用场景

背景

Fox-Edge 的企业用户们在选用该产品之后，经常会跟灵狐咨询，Fox-Edge的应用场景和网络部署方案问题。

灵狐意识到，网络部署 作为 物联网解决方案 中的重要一环，是一个非常必要性的技术输出。

简单说，就是用户基于Fox-Edge搭建了自己的边缘计算产品后，接下来该如何在具体项目中，安装和使用它。

说明

网络部署方案，是一个 用户场景 决定技术方案的相关问题。

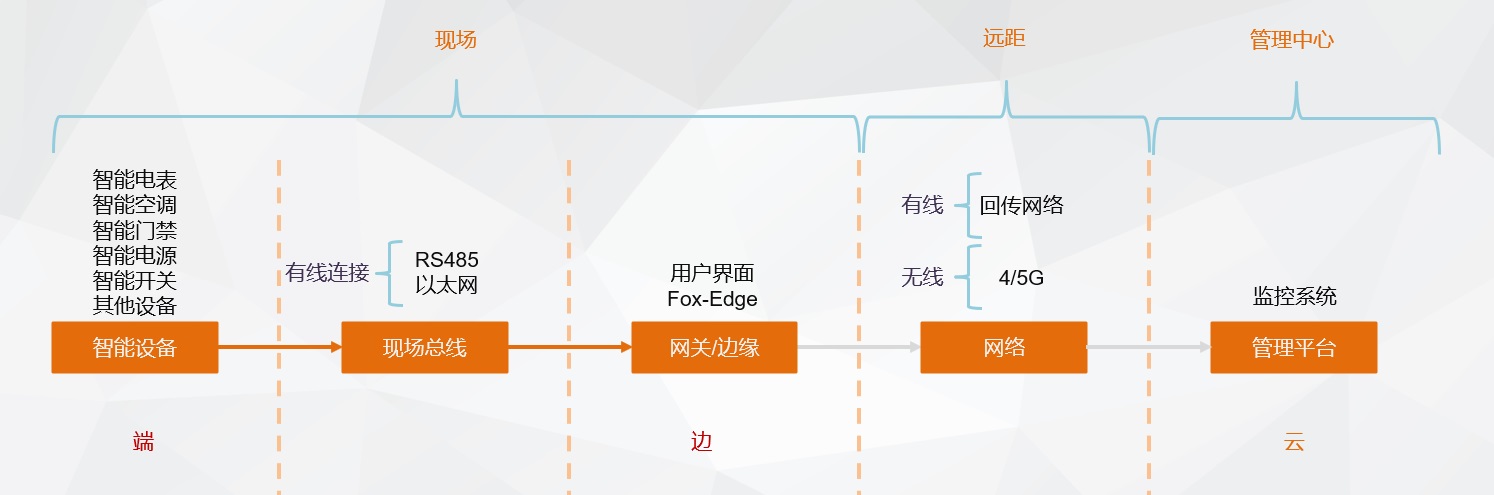

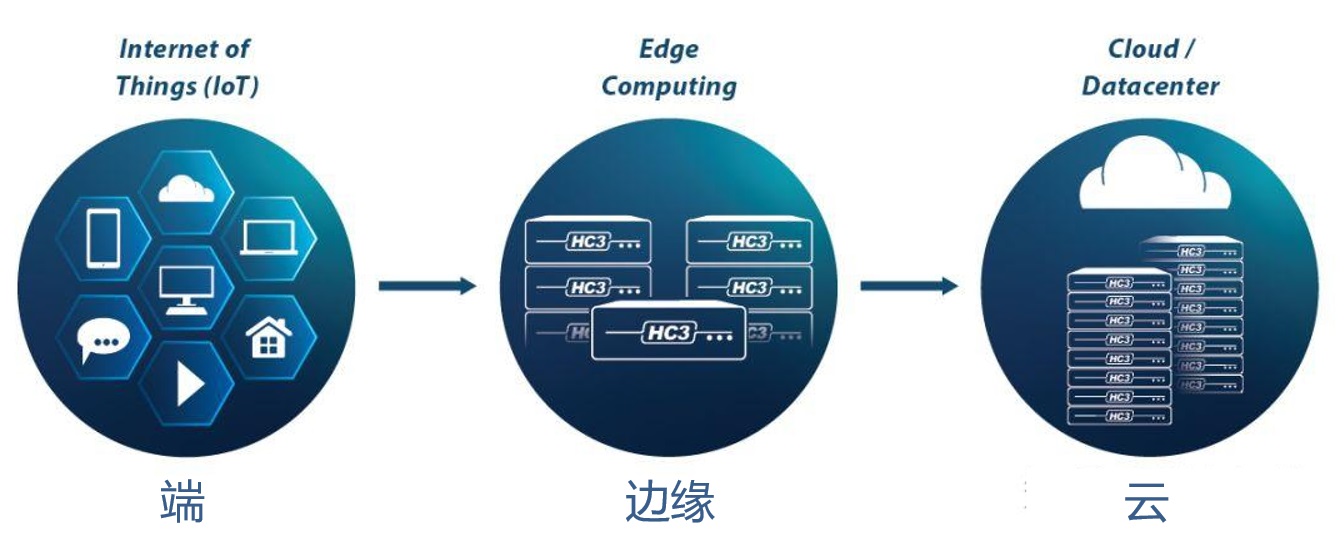

有了用户场景，才会跟着有对应的网络部署方案。而一个物联网解决方案，基本上要涉及 终端 、 边缘端 、 云端 ，三个组成部分。

所以，下面会结合相关的场景，进行Fox-Edge作为边缘端，以及结合现场智能终端和云端的网络部署的方案建议。

其中，终端指的是 设备制造厂商 们生产的各种智能设备，云端（或者中心）指的是 集成商 们自己公司开发，或者外包开发，或者第三方 采购的 集中管理系统或者平台 。

场景与方案

1、用户场景：写字楼和办公室

场景描述

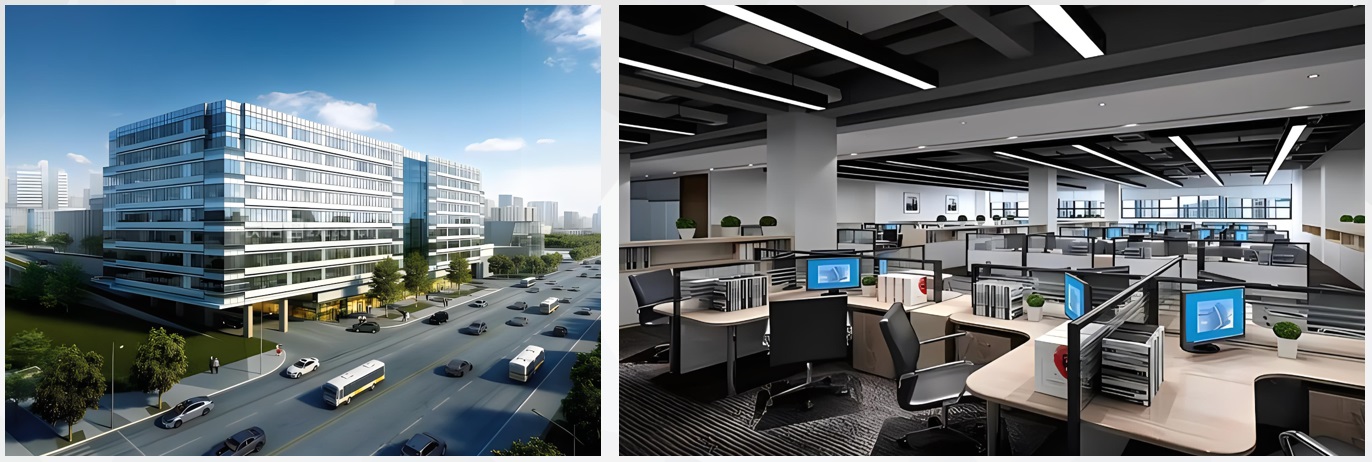

很多有一定规模的公司会在写字楼租赁租赁一两个大平层，作为公司的日常办公地点。 在这个办公室环境的场景下，并喜欢服务人员的随意走动，干扰到员工的日常工作。 他们会在办公室安装一些小型的智能设备，然后在同一个大平层的前台进行简易的无人化管理。

此时，他们只是想通过无人化，来解决有人化的对员工的打扰问题，并不需要什么复杂的管理。

部署方案

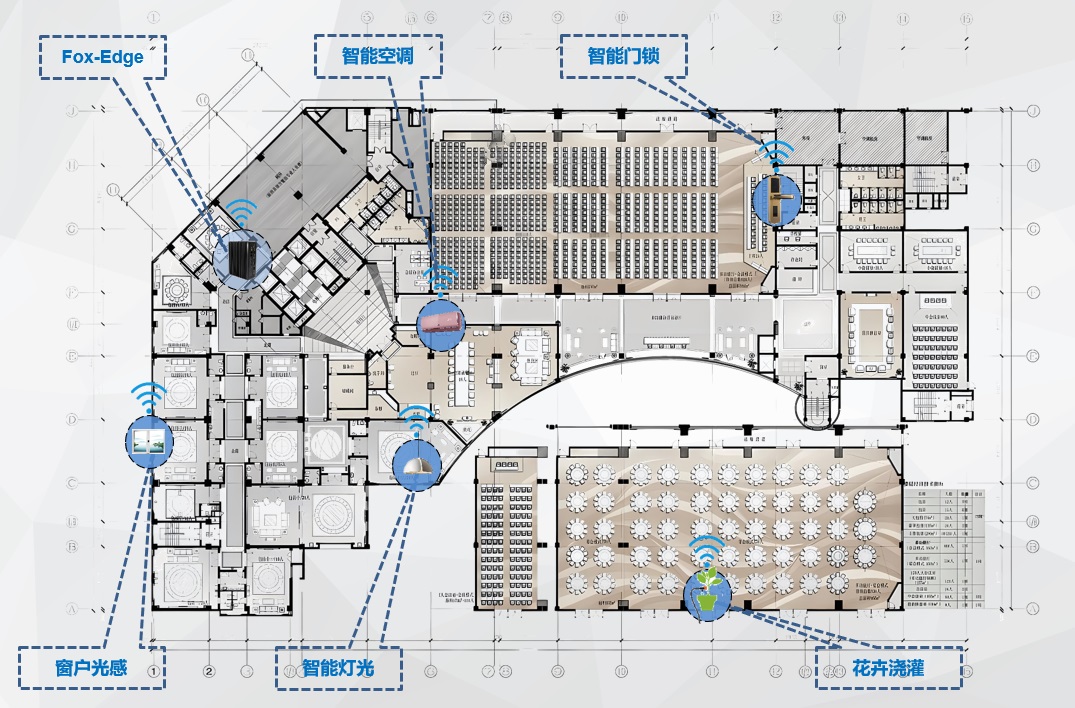

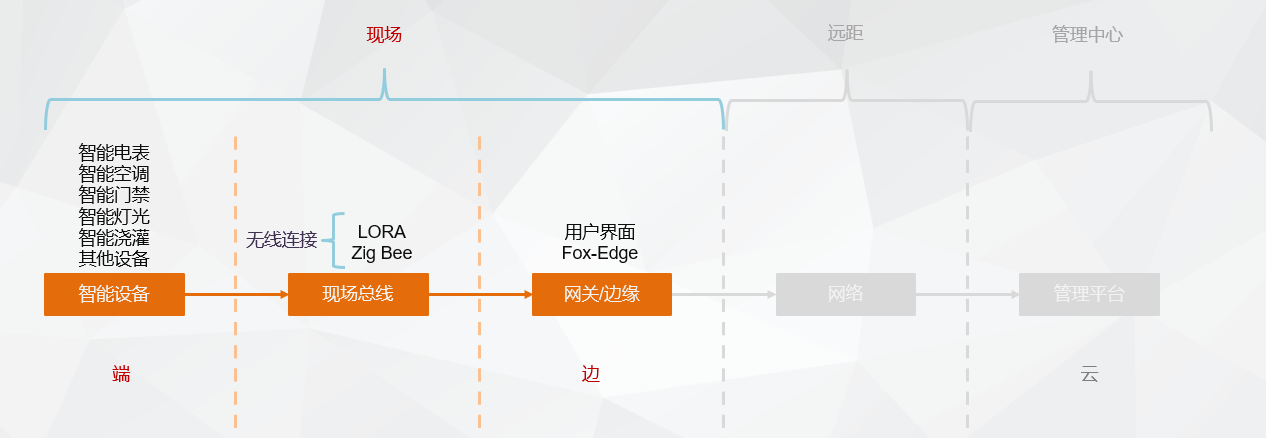

此时，可以通过在市场上购买一台x86工控机为硬件平台，一批基于LORA无线技术的智能终端设备，以及LORA转USB模块。

在x86工控机上部署上Fox-Edge系统，然后再部署对应的设备解码器，可以直接对这些智能设备进行管理了。

如果有条件的话，可以自己定制一个前端WEB界面，一同部署在工控机上，作为面向办公室用户的用户界面。

2、用户场景：酒店和客房

场景描述

很多中小酒店会从租赁某栋建筑或者其中的一些平层，作为它们的酒店客房。这些酒店的日常经营环境的场景下，并不方便服务人员的来回走动，打扰到客人的休息。 酒店的经营方，会在室内和楼道安装一些小型的智能设备，然后在同一个大平层的前台进行简易的无人化管理。

此时，他们只是想通过无人化，来解决有人化的对客户打扰问题，并不需要什么复杂的管理。

部署方案

在该业务场景下，整个网络部署方案，基本与上面的 【写字楼和办公室】 相同，可以参考上述方案。

如果有条件的话，可以自己定制一个前端WEB界面，一同部署在工控机上，作为面向小型酒店管理方的用户界面。

3、用户场景：写字楼和物业公司

场景描述

在很多写字楼的物业管理场景下，通常存在不能随意入室打扰租户的要求。 同时，因为写字楼的租户基本上都是些大大小小的企业用户，对物业的服务质量有比较专业的要求。

它们的建筑商和物业公司，在建筑施工后期阶段，普遍会为写字楼提前安装各种智能设备，为了交楼后，方便物业管理方进行集中管理。

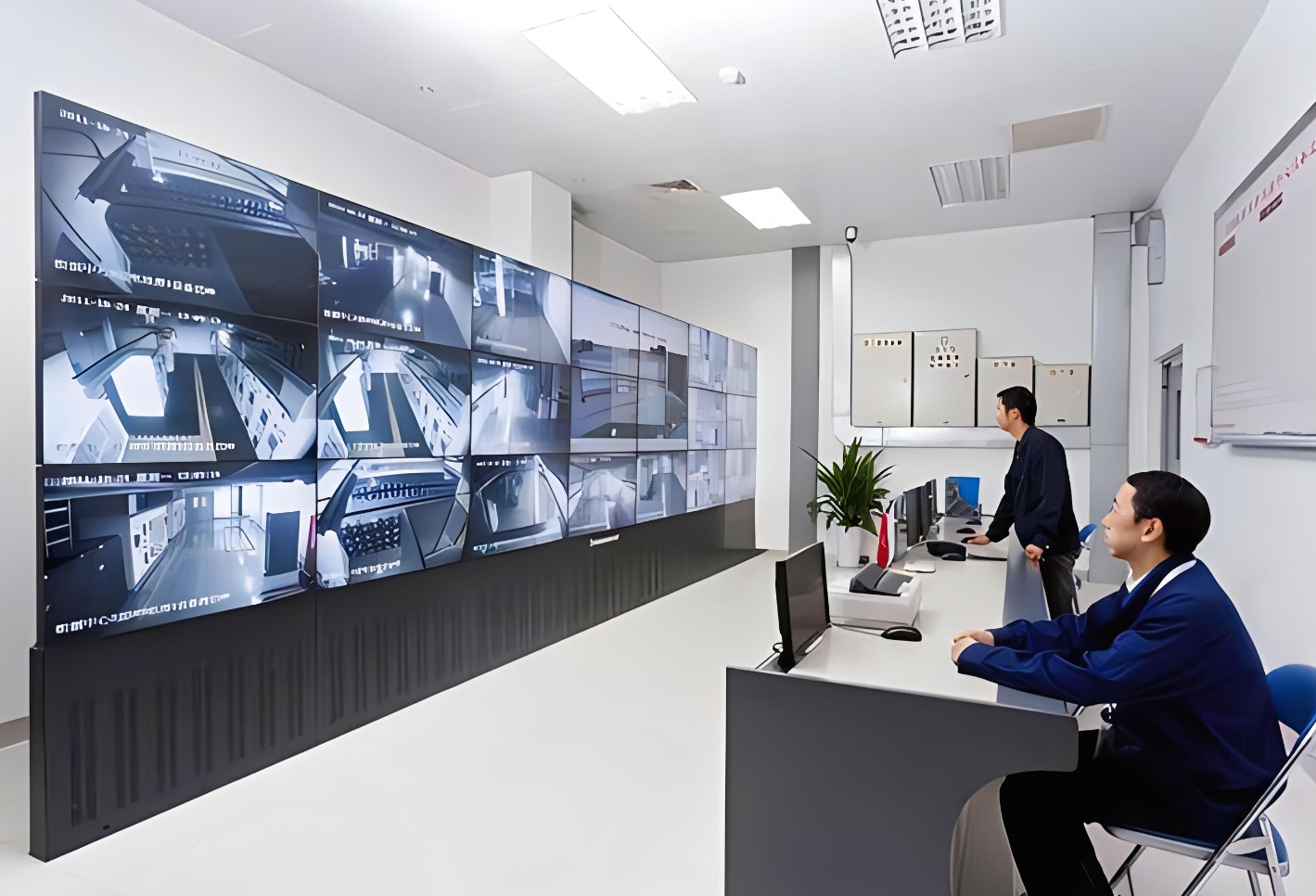

在这些写字楼里，通常会都有一个专门的 物业管理中心机房 作为管理中心，对整个写字楼进行集中管理。

它们的现场智能设备，会通过专门的设备网关进行片区化管理，然后，再由网关集中连接到中心机房的 集中管理平台 ，由物业管理中心的人员进行集中管理。

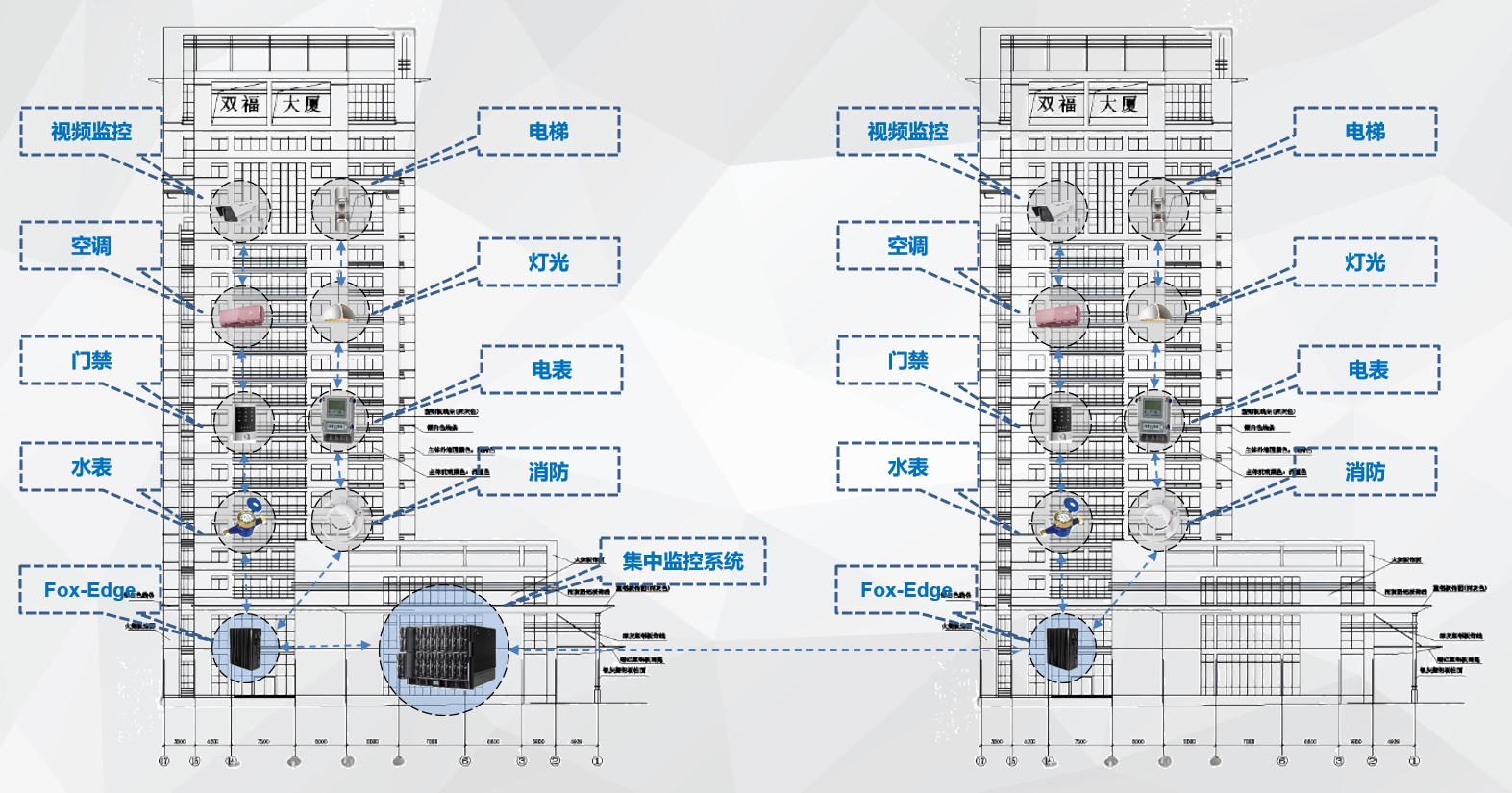

部署方案

此时，可以通过在x86工控机或者专用ARM设备为硬件平台，安装到写字楼中，并通过 RS485 、 M-BUS 、 LORA 、 ZigBee 、 以太网 这类现场通信， 连接写字楼中的智能设备。

接着，在x86工控机/ARM设备上部署上 Fox-Edge 系统，然后再部署对应的设备解码器，就可以直接对这些智能设备进行管理了。

最后，集成商将自己部署在监控中心的 物业集中管理平台 ，连接上Fox-Edge边缘网关的网络接口，就可以对现场智能设备，进行集中管理。

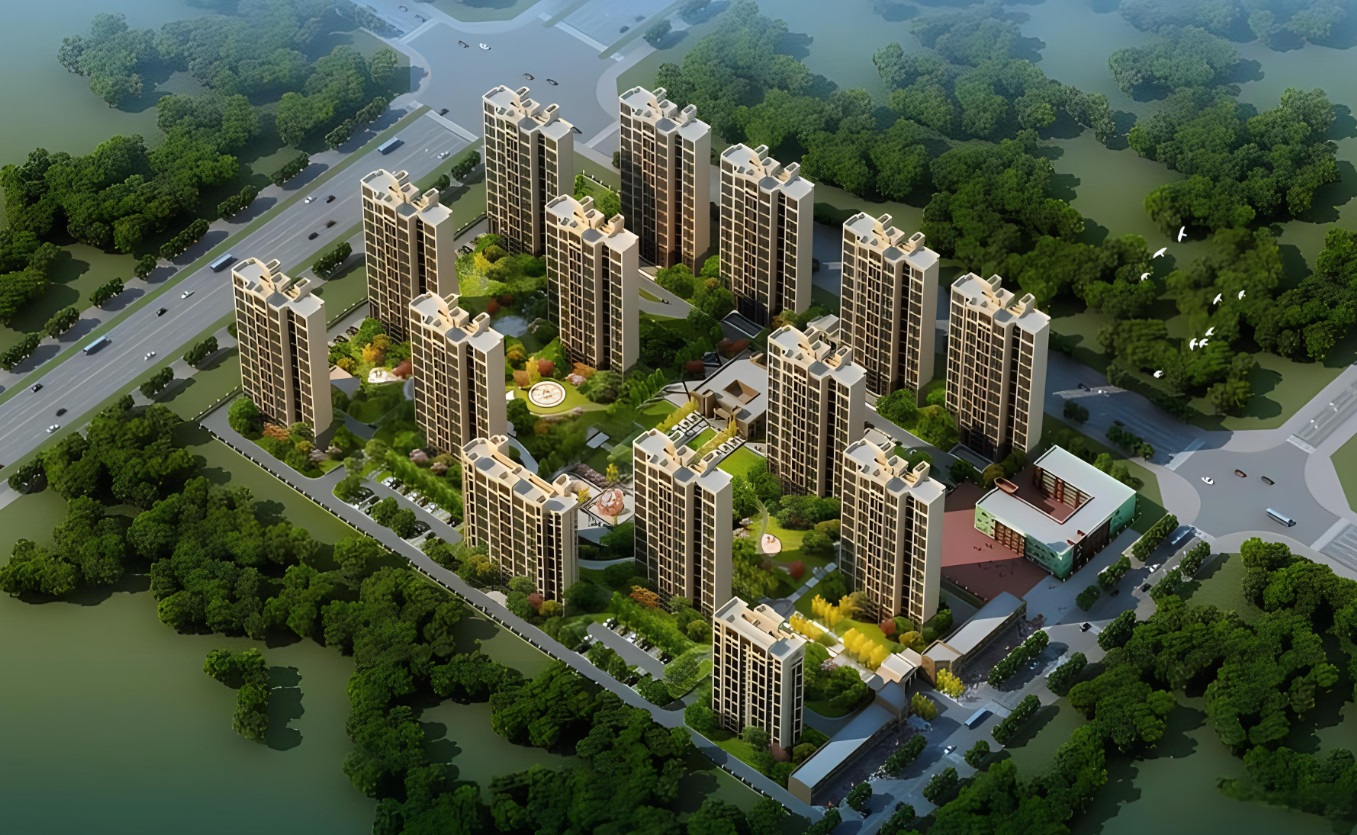

4、用户场景：住宅小区

场景描述

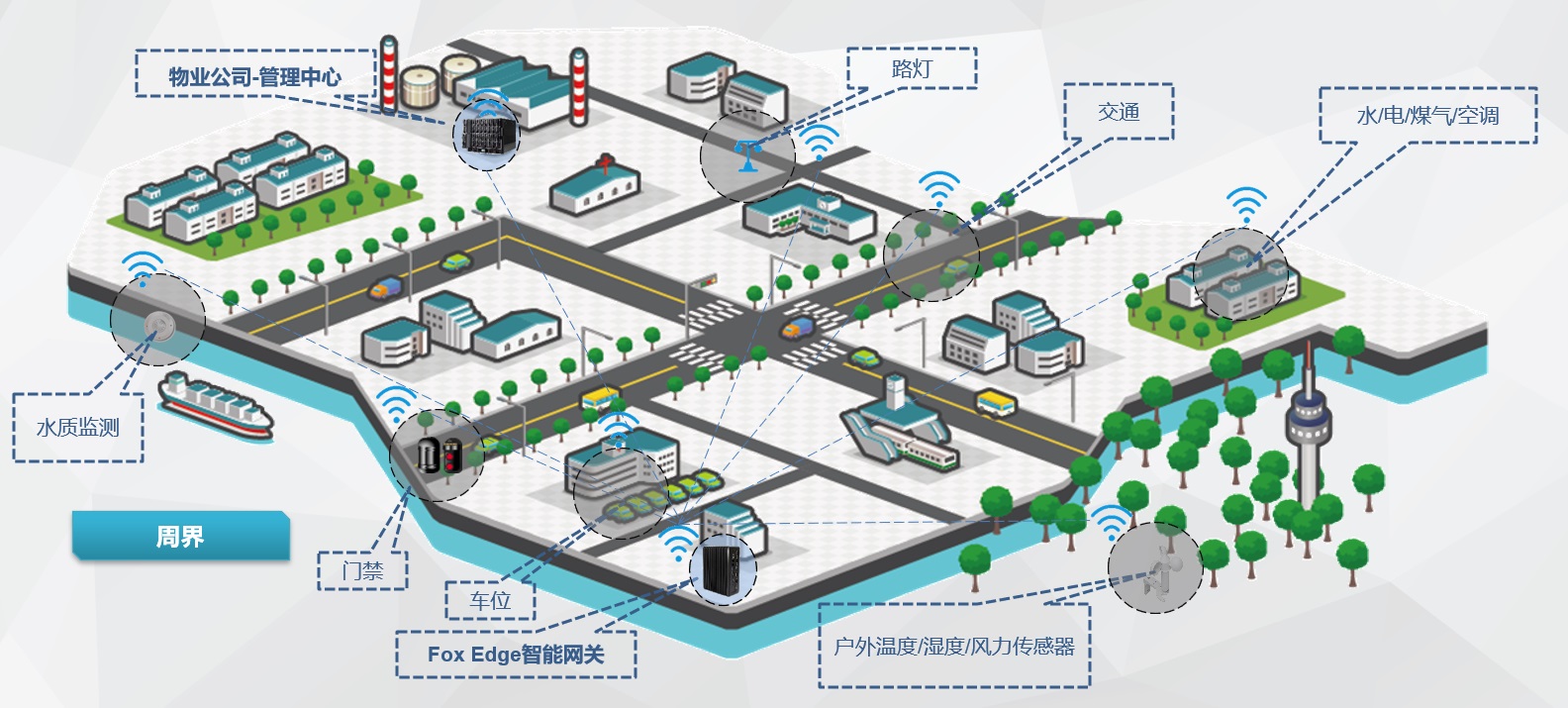

在很多住宅小区的物业管理场景下，通常存在不能随意入室打扰业主们的要求。 同时，住宅小区的住户数量非常多，少则上千户，多则几十万户。以物业公司非常有限的人力，要管理这么大的社区，人力都会捉襟见肘。

这些住宅小区的地产商和物业公司，在建筑施工后期阶段，普遍会为小区建筑提前安装各种智能设备，为了交楼后，方便后面的物业进行集中管理。

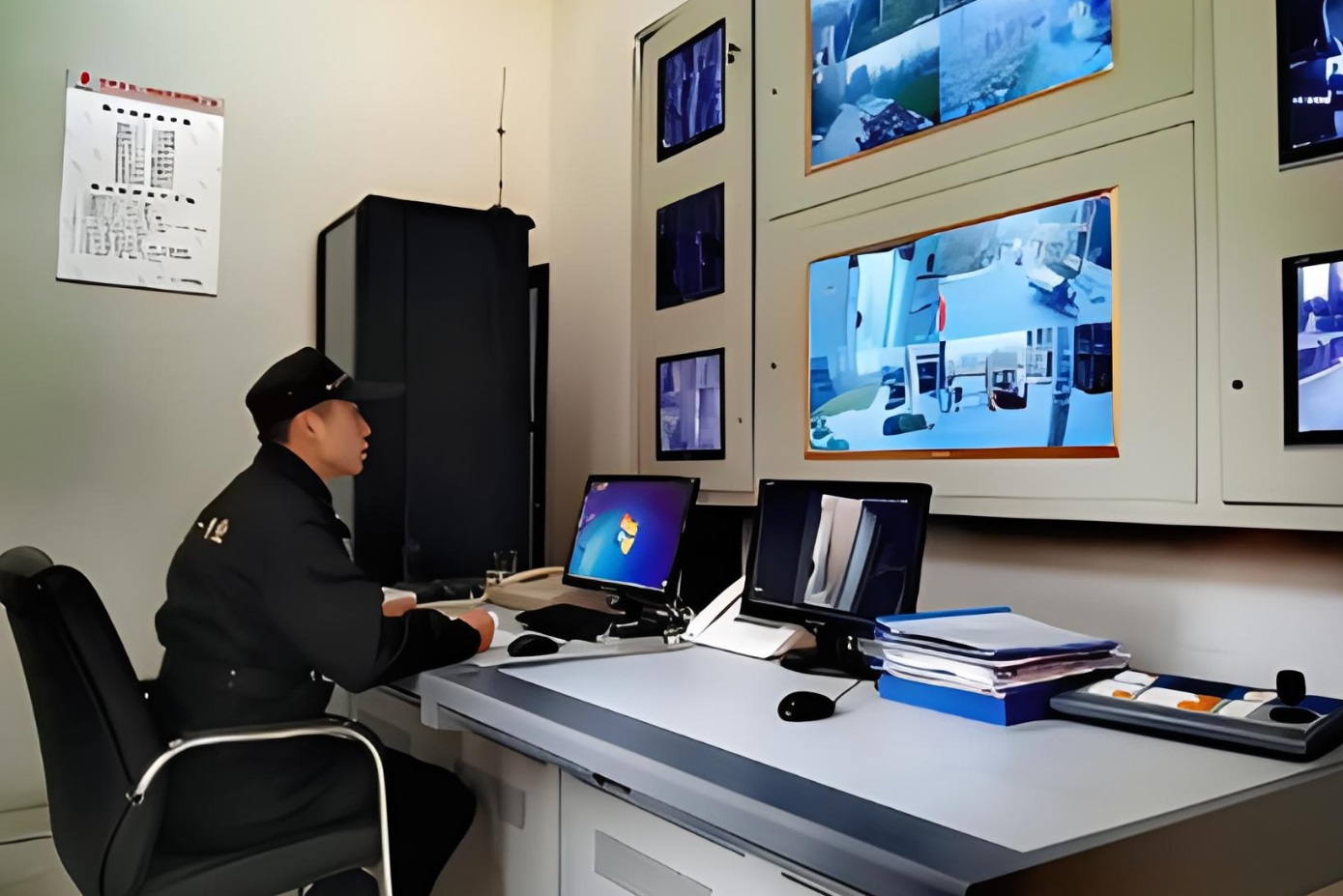

在这些住宅小区里，通常会都有一个专门的物业管理中心机房作为管理中心，对小区的各个住宅楼进行集中管理。

它们的现场智能设备，会通过专门的设备网关进行片区化管理，然后，再由网关集中连接到中心机房的物业集中管理平台，由物业管理中心的人员进行集中管理。

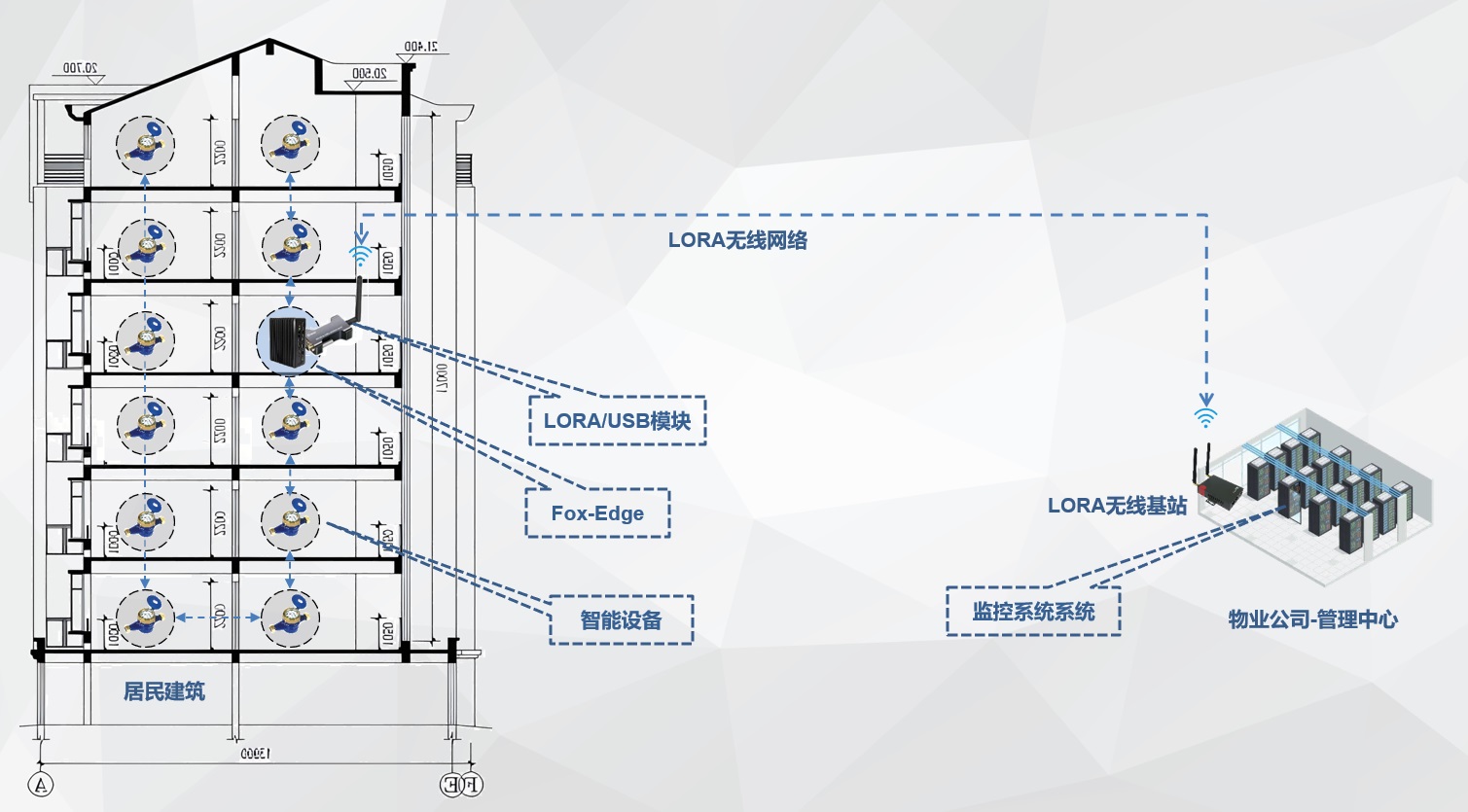

部署方案

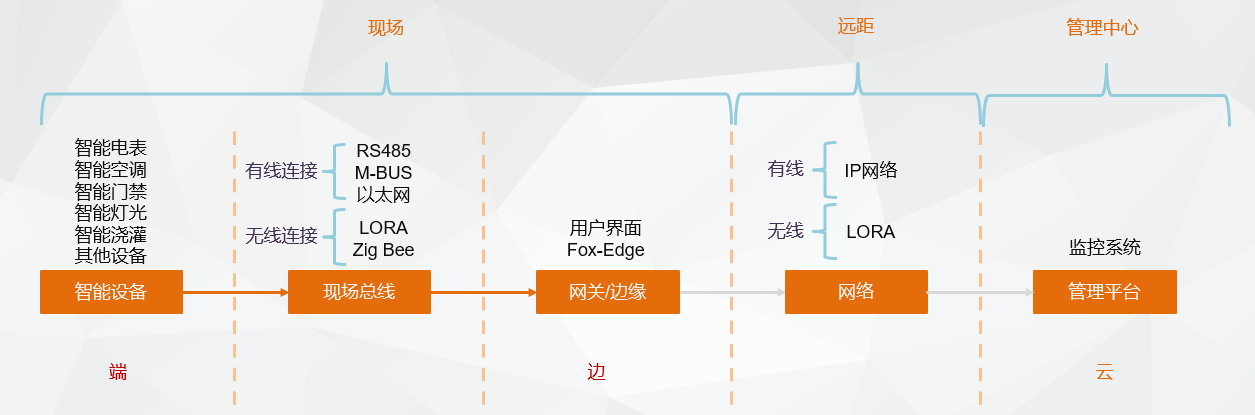

此时，可以通过在x86工控机或者专用ARM设备为硬件平台，安装到每一栋住宅楼中，并通过在楼宇中， 通过 RS485 、 M-BUS 这类有线方案或者 LORA 这类无线方案，连接楼宇中的智能设备。

同样，可以在户外的智能设备，可以选择 LORA 这类无线方案，连接部署在户外的智能设备。

接着，在x86工控机/ARM设备上部署上 Fox-Edge 系统，然后再部署对应的设备解码器，可以直接对这些智能设备进行管理了。

最后，集成商将自己部署在监控中心的 物业集中管理平台 ，连接上Fox-Edge边缘网关的网络接口，就可以对现场智能设备，进行集中管理。

5、用户场景：电信基站

场景描述

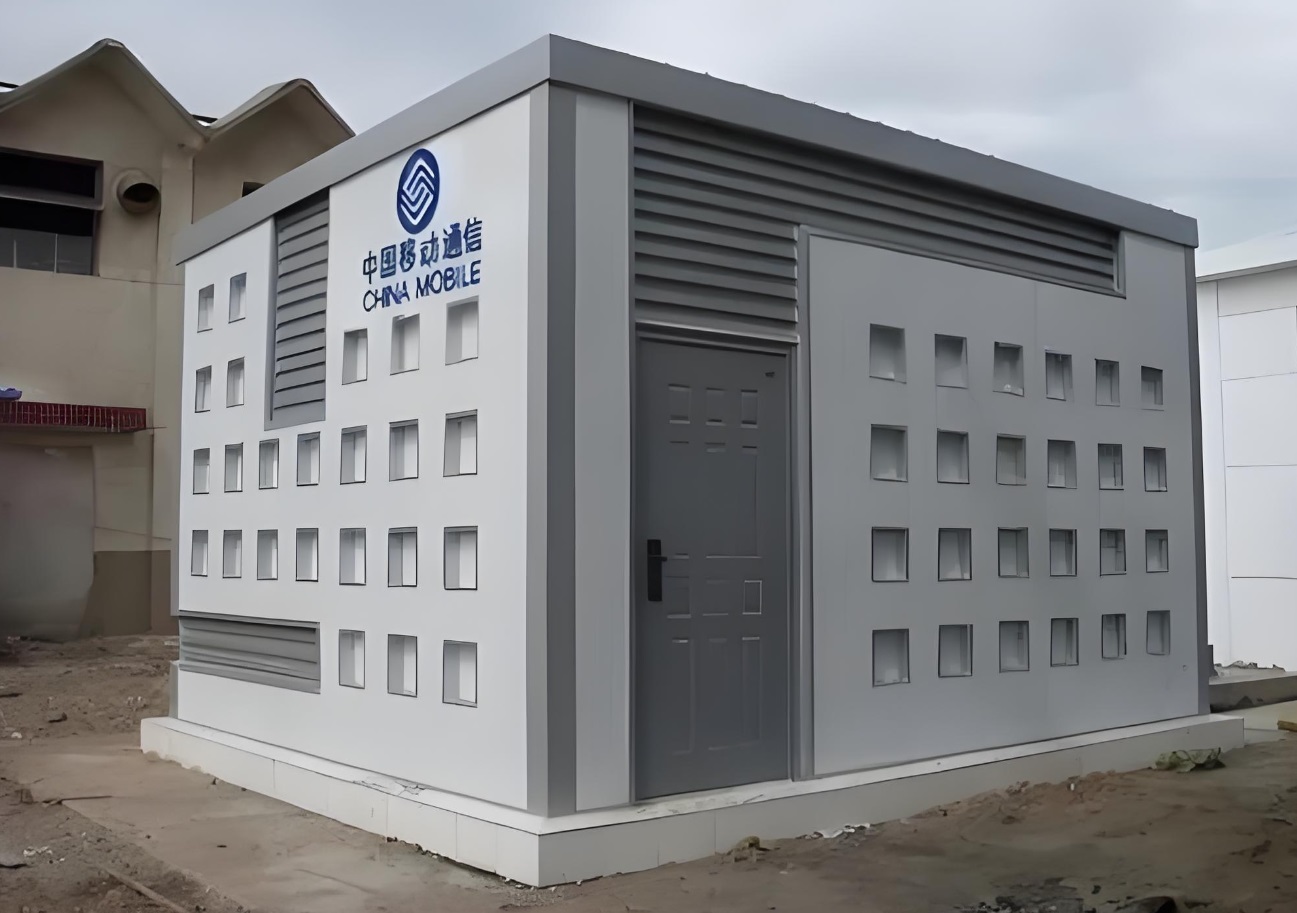

在电信运营商的 基站 管理场景下，通常存在无人化巡检的运维要求。 通过物联网的自动化 网络巡检 ，取代过去的人力巡检，保障这些基站的持续运行，是电信运营商最重要的日常工作之一。

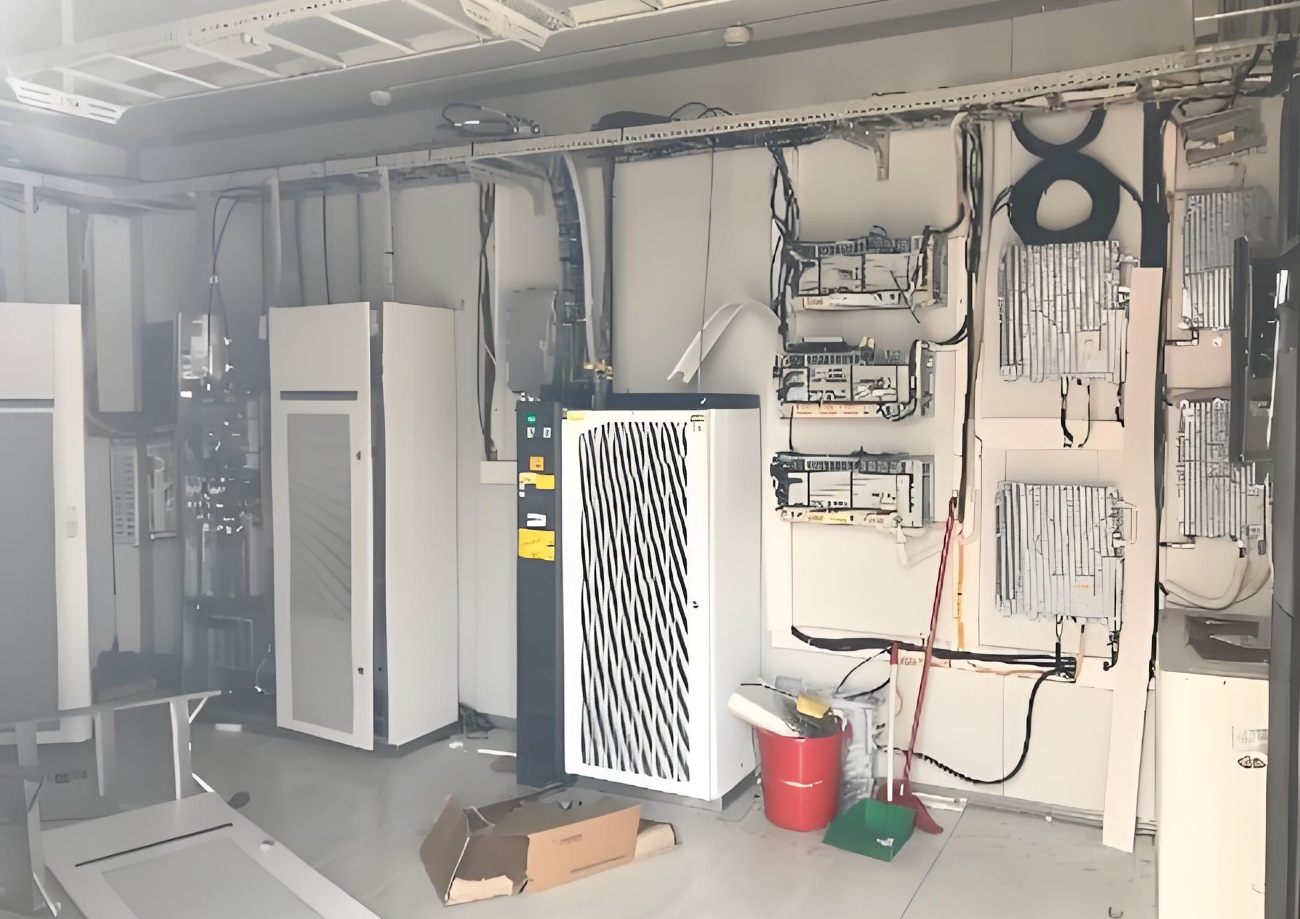

这些基站在建设的时候，除了会安装电信网络设备外，普遍会同步安装监控、水浸、烟雾、空调、电源、门禁这些 保障设备 。 这样，基站在建设完成之后，电信网络设备在这些配套保障设备的支撑下，就能够在无人的状况下自动运转。 同时，这些基站的网络设备，会开通与地市中心机房（局站）的有线或无线的 管理网络 ，方便地市运营商的 管理中心 后面对这些基站进行远程网络管理。

在基站里面，电信网络设备都是来自单一供应商的标准化设备，它们都能够被运营商通过电信网管软件统一管理。

但是，那些配套的保障设备，它们的供应商通常都是五花八门。所以运营商通常要求有个厂商能够先在基站侧对这些保障设备进行 归一化 管理，然后再在网管中心进行集中管理。

最常见的方案，就是在基站端部署个 网关设备 ，负责接入这些保障设备，并进行归一化处理后，然后再北向跟部署在网管中心的 动力环境管理平台 进行对接。

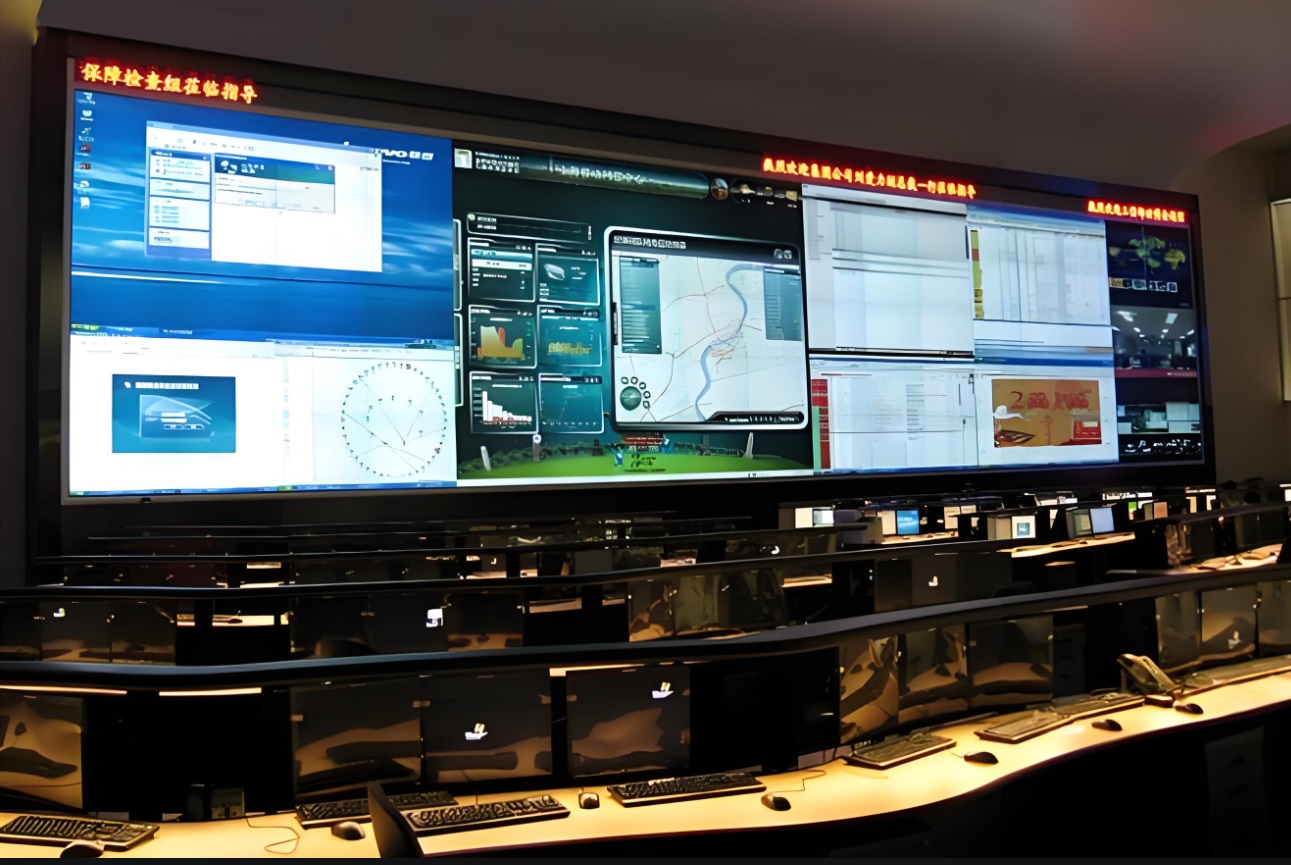

然后由管理中心的网管人员，对基站保障设备进行集中巡检管理。当管理人员在管理平台上发现某处基站的问题后，再派人去该基站进行维修保障。

部署方案

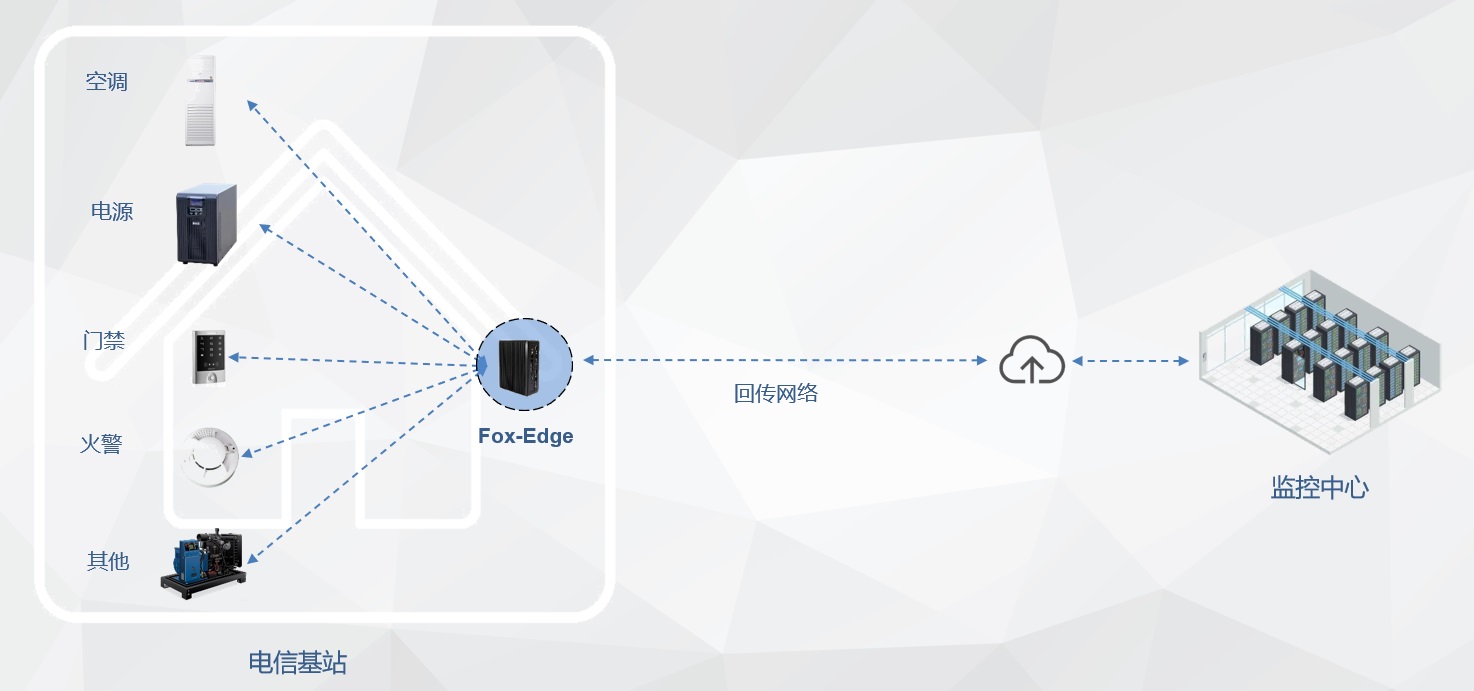

此时，可以通过在x86工控机或者专用ARM设备为硬件平台，安装到每一座移动基站中，并在基站内部， 通过 RS485 这类有线方案，连接基站中的各台动力环境类的智能设备。

接着，在x86工控机/ARM设备上部署上 Fox-Edge 系统，然后再部署上 串口通道服务 以及对应的设备 解码器 ，可以直接对这些智能设备进行管理了。

最后，集成商将自己部署在监控中心的 动力环境管理平台 ，连接上Fox-Edge边缘网关的网络接口，就可以对现场智能设备，进行集中管理。

6、用户场景：城市综合体

场景描述

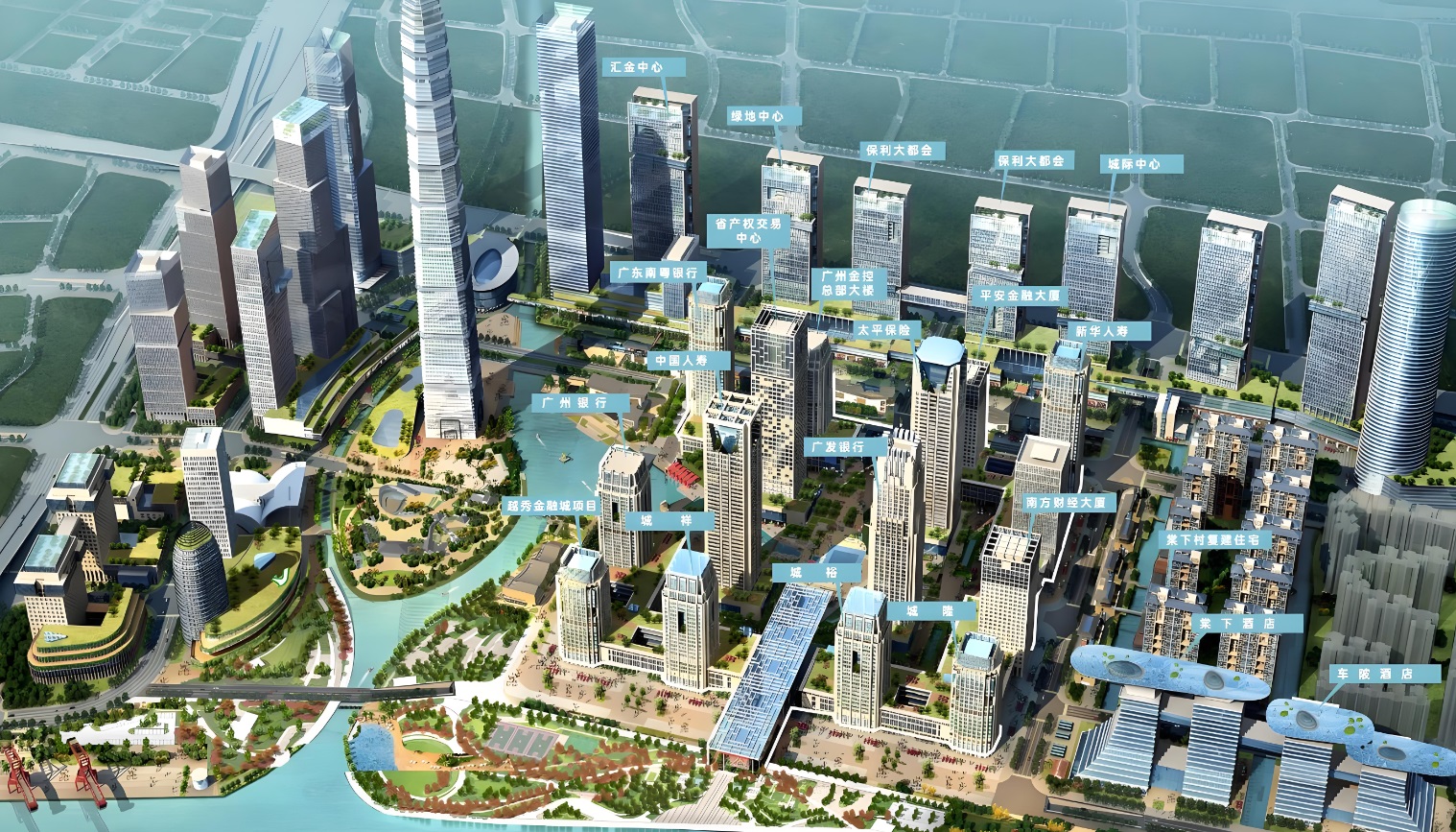

在很多城市会实行以城市中心带动整个城市的发展策略，由此形成了一个 城市综合体 的概念，也就是建立一个或者多个的示范性的功能性商业片区。 整个商业片区，由当地政府组织众多开发商共同建设，起到对整个城市乃至城市之外，起到示范性作用的样板作用。

在这个商业片区中，作为示范区，通常会引入各种最新技术，其中自然包括各种物联网技术。

在城市综合体里面，物联网的特点，就是涵盖各行各业，场景繁多，占地面积较广，那么智能设备的种类繁多，数量众多，部署密集，供应商同样非常众多。

简单说，就是物联网 繁杂 、 密集 、 众多 、广阔 ，只有你想不到，没有人家做不到。 而且后续还会不断有新业务形态的智能设备，源源不断的接入进来。

对这些五花八门，又不断持续接入的物联网，进行 归一化管理，弹性管理 ，一直是各城市的市政投资方的诉求。

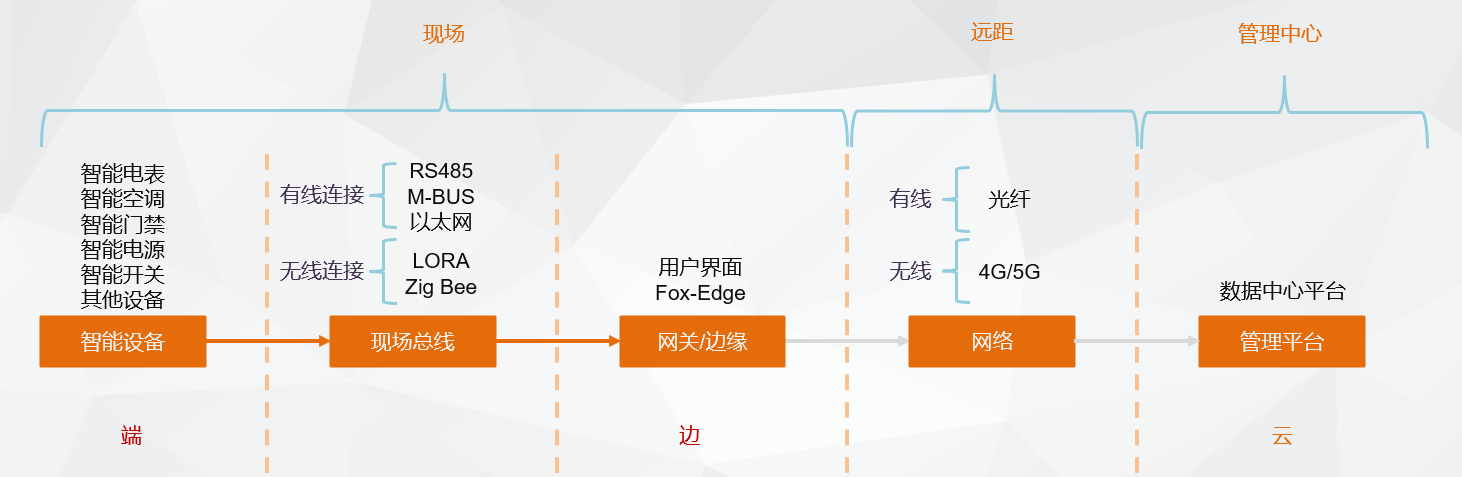

它们的大量现场智能设备，通常会先用一批 智能网关 通过有线的 RS-485 、 M-BUS 、 以太网 、 光纤 ，无线的 LORA 、 WI-FI 、 ZIGBEE 等 众多的现场接入技术，进行就近接入，并将它们数据托管给这些智能网关。

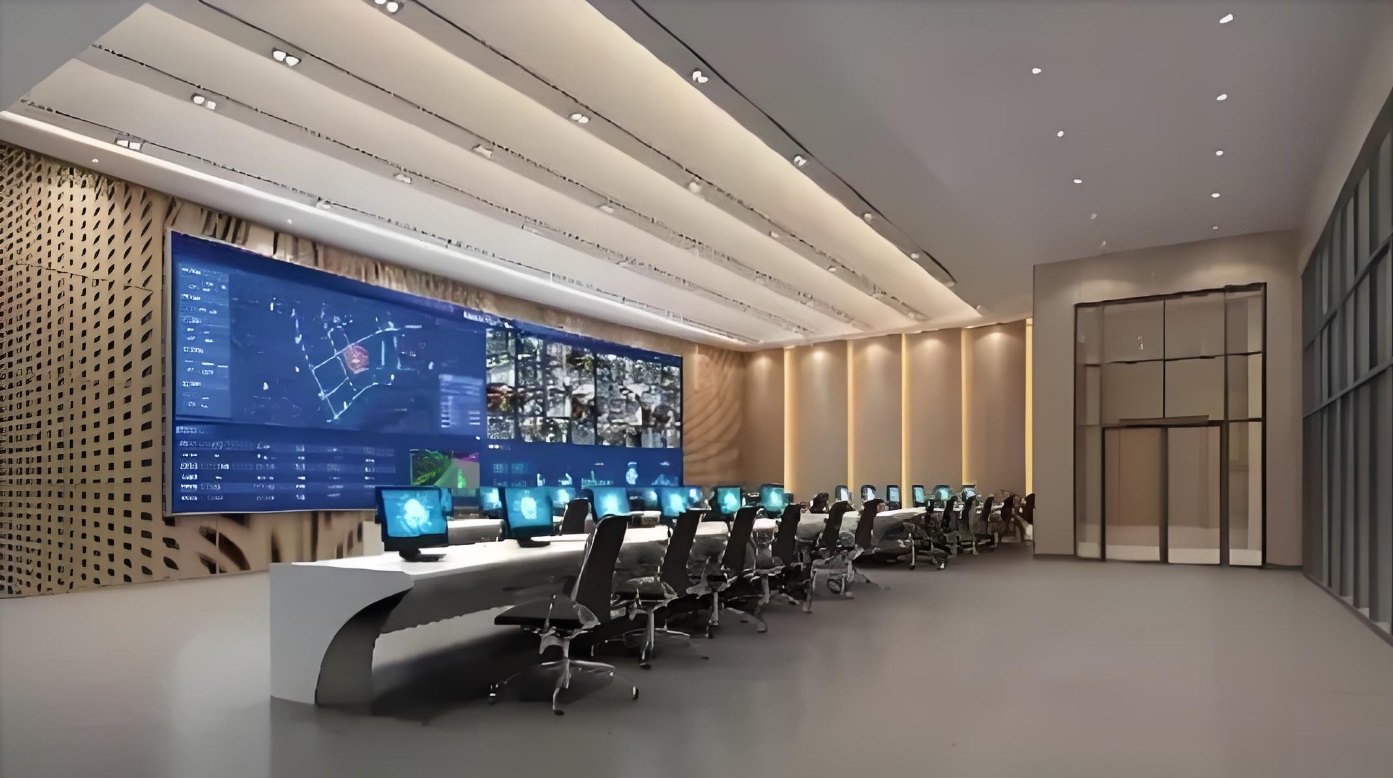

然后，各处的智能网关，对这些各式各样的设备进行纳管之后，再主动通过有线的 光纤 、以太网 ，或者是无线的 4G 、5G ， 连接到城市综合体的 数据中心平台 ，进入 数据湖 后，由各软件厂商进行各种数据业务的开发。

城市综合体，是一个高度复杂的项目类型。

部署方案

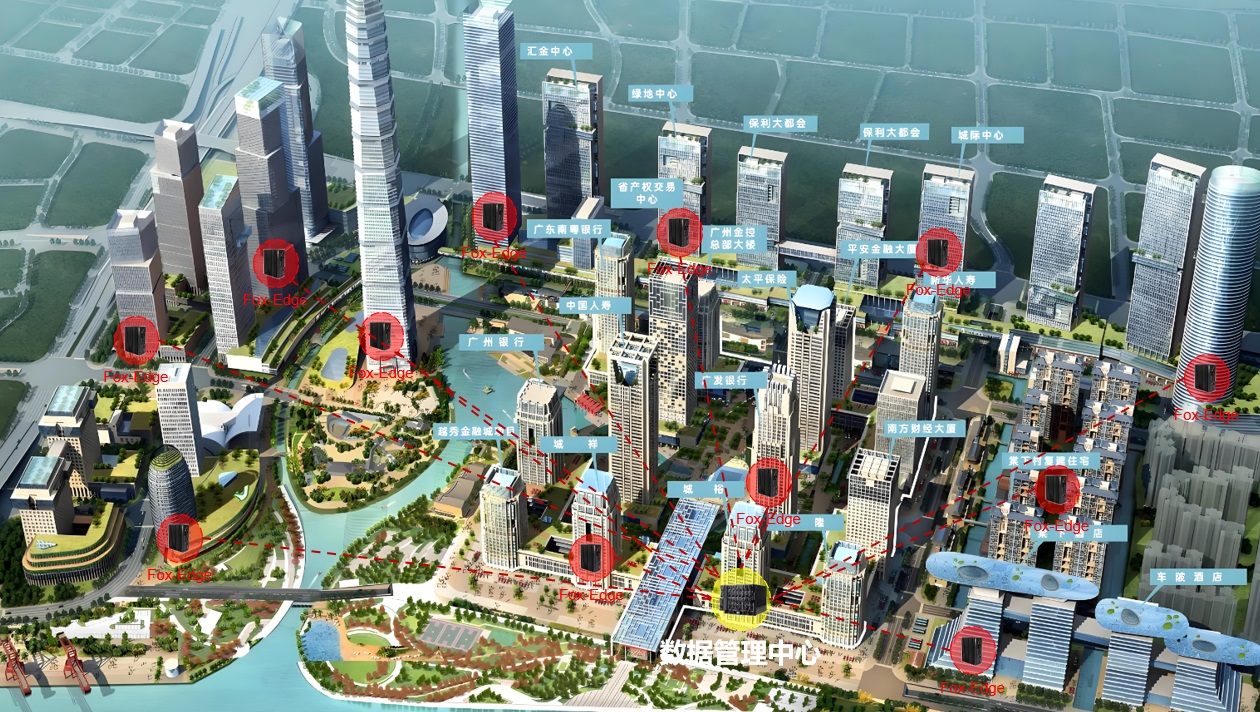

此时，可以通过在x86工控机或者专用ARM设备为硬件平台，安装到每一栋智能建筑中，通过 RS-485 、 M-BUS 、 以太网 、 光纤 这类有线方案， 或者 LORA 、 WI-FI 、 ZIGBEE 这类无线方案，连接到附近各处建筑内和室外的智能设备。

接着，在x86工控机/ARM设备上部署上 Fox-Edge 系统，然后再部署对应的通道服务和设备解码器，可以直接对这些智能设备进行接入管理了。

最后，集成商再针对自己部署在监控中心的 数据中心平台 ，开发对应的接入服务，部署到x86工控机/ARM设备，将 Fox-Edge 上的设备数据， 推送到数据中心平台，就可以进行集中管理。

7、用户场景：消防安全

场景描述

在写字楼、酒店、工厂等商业建筑，在我国是要求安装消防系统才运行经营的，所以很多商业建筑里面都有消防系统。

消防领域的智能化系统，是物业公司的主要物联网子系统之一。

消防领域的生产厂家，在国内非常的众多，如何跟物业里的其他物联网子系统进行集中化管理，是一个重要的用户需求场景。

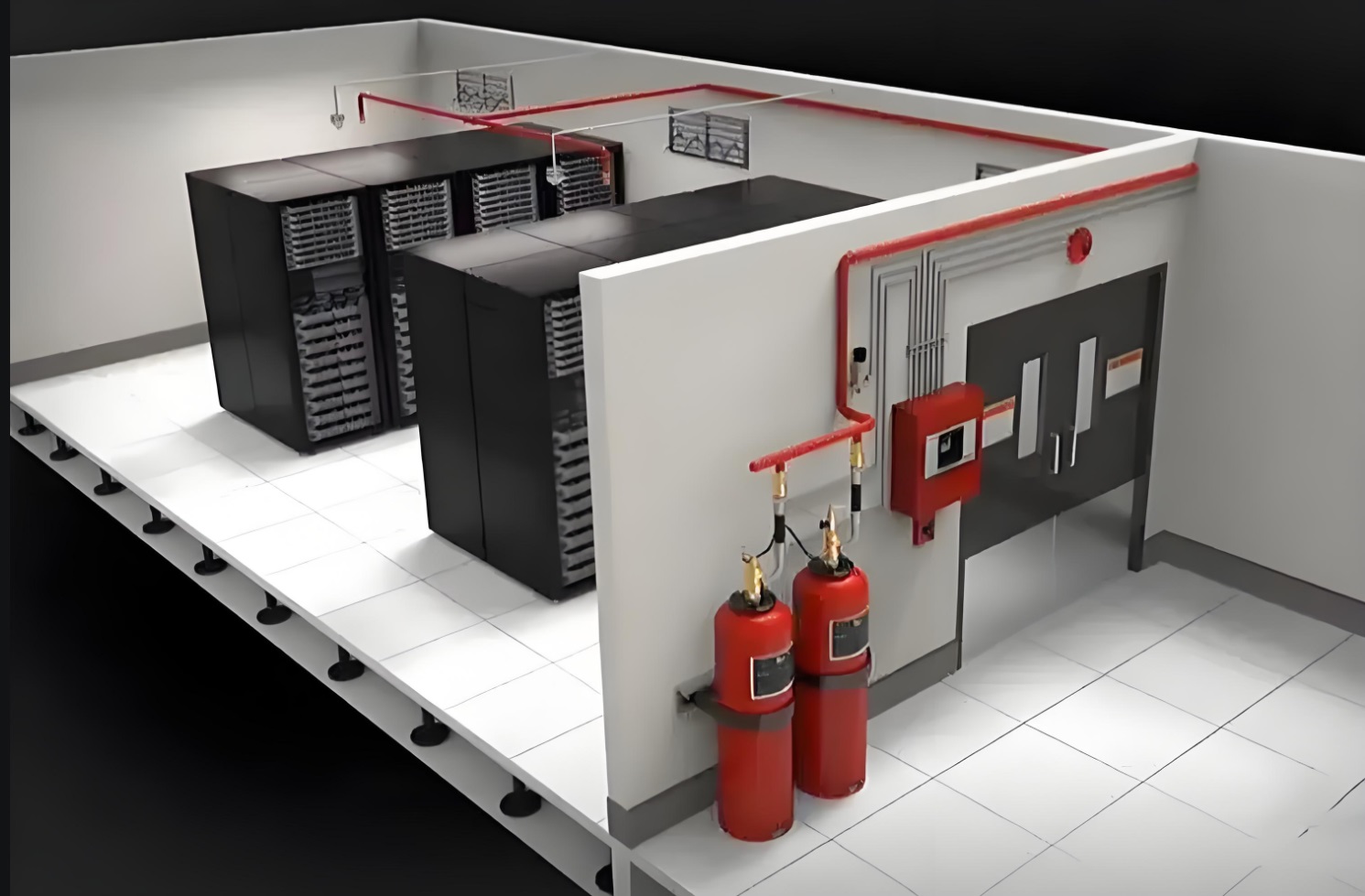

消防领域的物联网，通常会在现场安装各种消防设施，比如各类灭火设备、告警检查设备。

同时这些现场的设备会连接到物业的中心机房，由叫做 消防主机 的专用设备进行控制和管理。

最后，消防主机通过 智能网关 连接到同在中心机房的物业集中管理平台，由物业管理中心的人员进行集中管理。

消防设备和消防主机

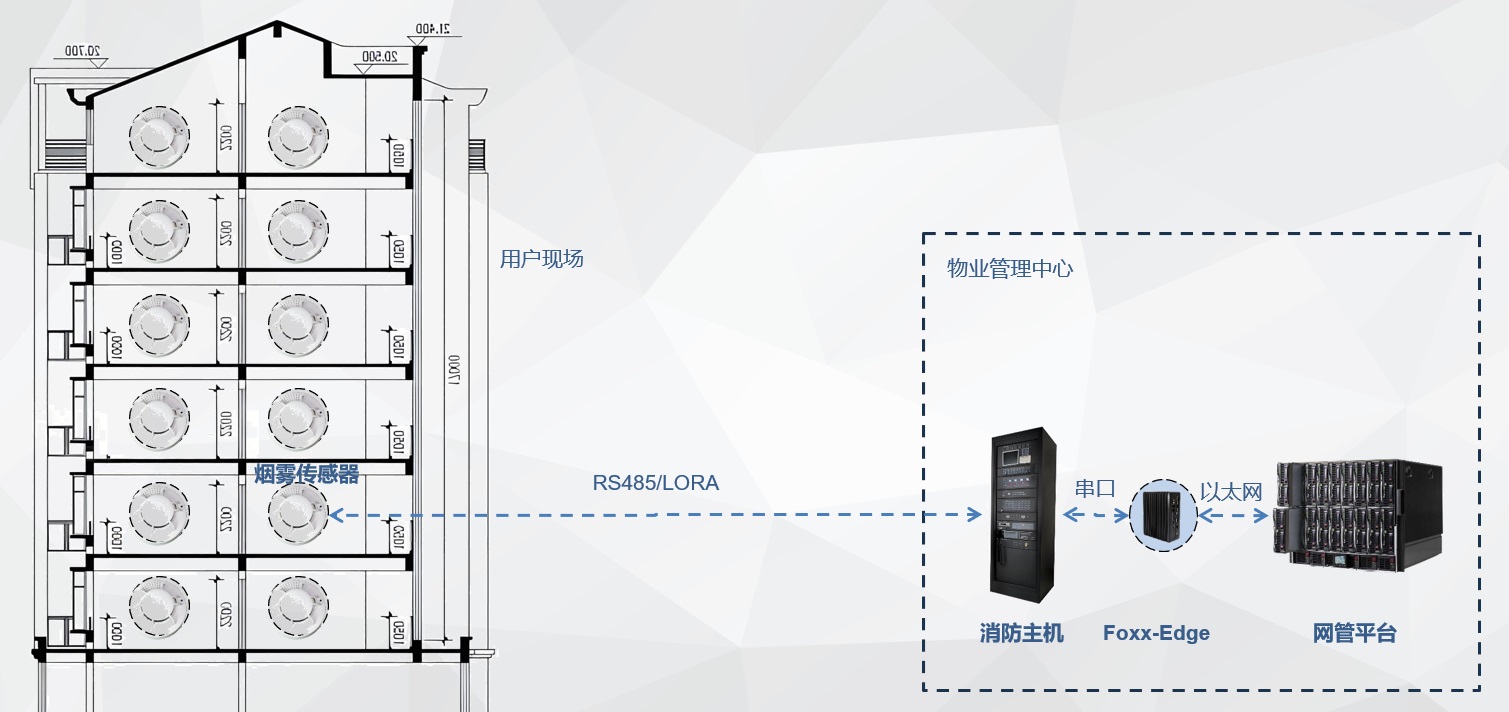

部署方案

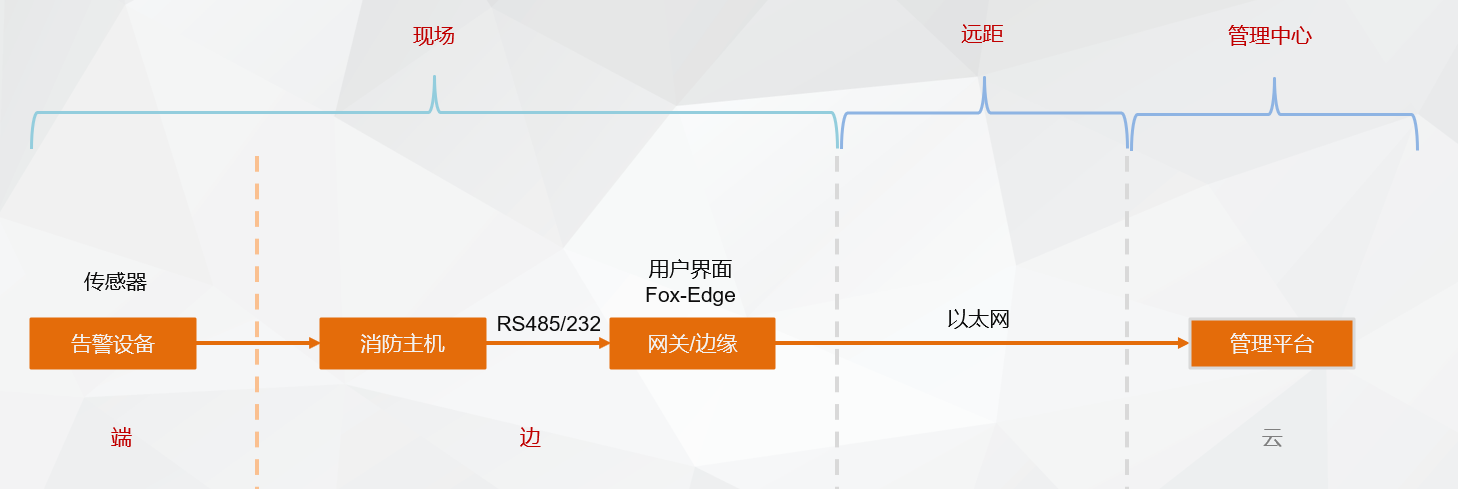

此时，可以通过在x86工控机或者专用ARM设备为硬件平台，安装到消防主机的附近，

通过 RS485 、 并口转串口 这类有线方案，连接楼物业管理中心的x86工控机/ARM设备 设备平台上。

接着，在x86工控机/ARM设备上部署上 Fox-Edge 系统，然后再部署对应的设备解码器，可以直接对这些消防设备进行管理了。

最后，集成商将自己部署在监控中心的 物业集中管理平台 ，连接上Fox-Edge边缘网关的网络接口，就可以对消防主机，进行集中管理。
