3.1 说明

• Redis

它既是一个基于内存的高性能数据库，它又是基于内存的消息服务器。

• Fox-Edge

是积木式的微服务边缘计算平台，选择了Redis作为自己各微服务的本地数据库和消息服务器。

• Node-RED

提供了丰富的集成能力，包括对Redis的数据读写能力和消息处理能力。

Node-RED与Fox-Edge的集成，可以说就是通过Redis，进行交互操作。

3.2 Fox-Edge

3.2.1 系统架构

Fox-Edge的各个微服务，它们的数据存储和接口，以及彼此的交互，是建立在Redis之上的。

3.2.2 数据结构

Fox-Edge在Redis中的数据结构，主要包括 数据存储 和 消息队列 两大类型。

Fox-Edge的各种数据，在系统启动之前是保存在MySql数据库之中的。

Fox-Edge在启动的时候，启动的管理服务，会将MySql的配置数据，装载到Redis之中，然后当配置发生变更的时候， Fox-Edge会自动进行MySql和Redis的双写操作，保持两者的数据一致性。

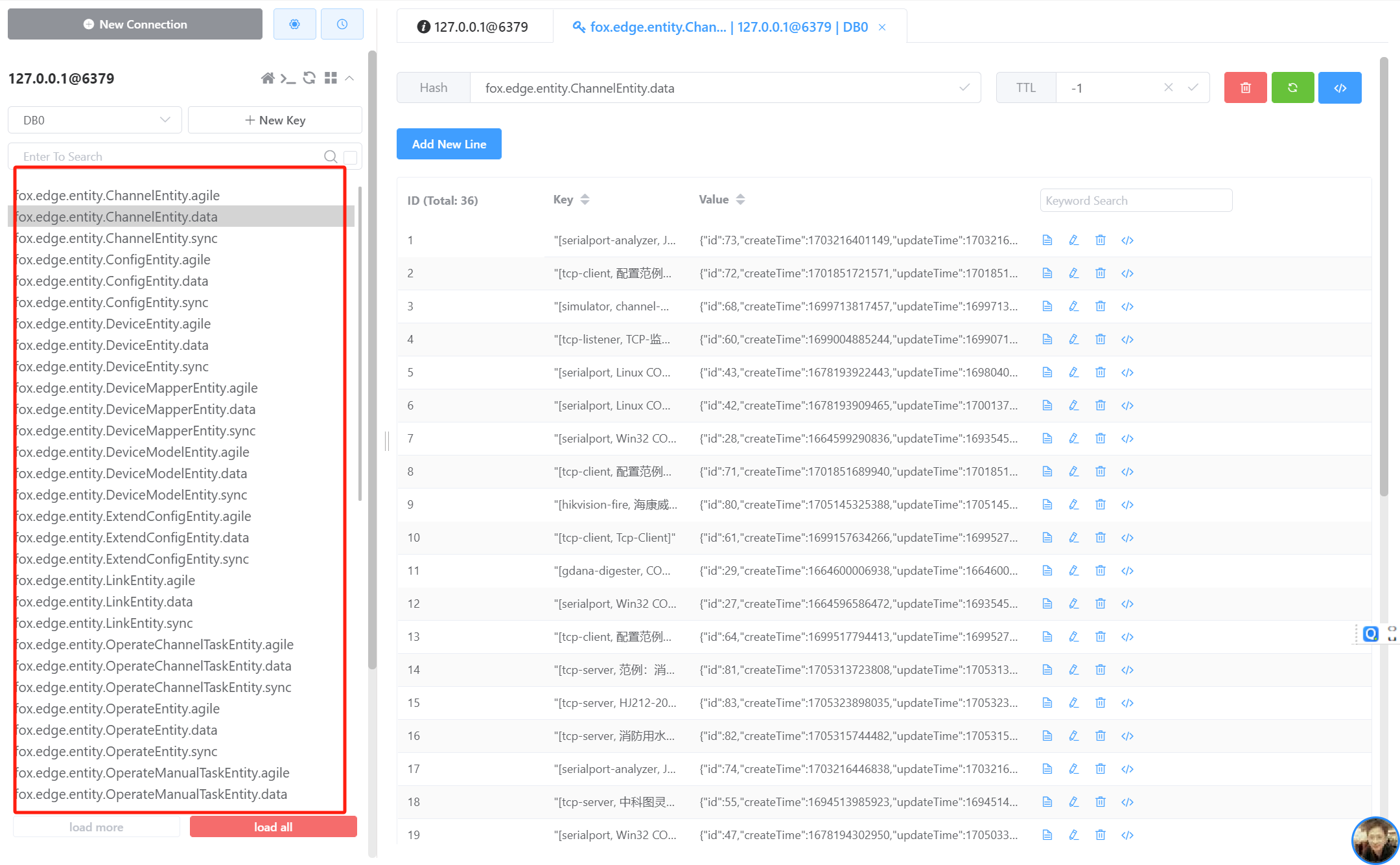

数据存储 ，为了服务之间进行高效的数据感知，每一种数据类型，均在Redis中，采用明细数据、明细时间戳、总时间戳的方式，进行数据存储。

其中，每一个具体的实体类型，基本上都有一个 生产者 进行数据的管理，然后多个 消费者 进行数据的读取和使用。

  fox.edge.entity.xxxxx.data       -- 明细数据
  fox.edge.entity.xxxxx.agile      -- 明细时间戳
  fox.edge.entity.xxxxx.sync       -- 总时间戳

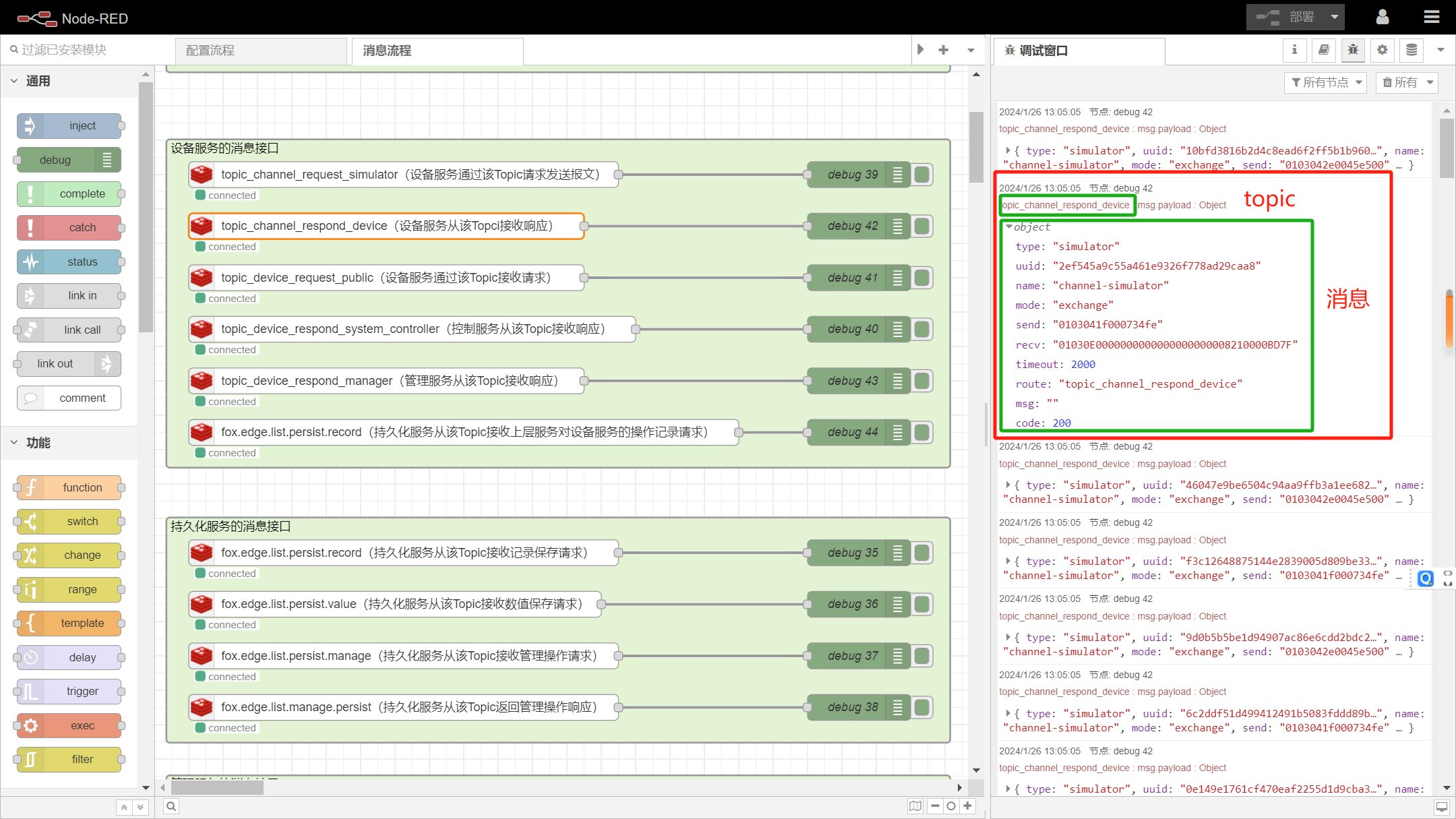

消息队列 ，各服务之间进行消息通信，采用的是消息队列的Topic进行订阅、发布的方式，进行互相的通信。

消息队列，首先有个 topic（主题） ，它就像我们我们的论坛、贴吧、知乎下面的一个话题，抖音的一个视频，然后，一堆人会关注这个话题、视频， 底下会有一堆 subscribe（关注） 这个topic的用户（或者应用程序），可接收到大家在上面的各种 message（消息回复） ，你也可以同样在上面 进行 publish（发布） 各种消息回复。那么各个用户这个主题的用户，就可以在这个主题下，彼此进行交流了。

消息队列，这种 中心化的交互模型 可以极大的简化一堆应用之间的互相交互，被现代的各种互联网应用所采用。

Redis 也是一种消息队列的服务，而且由于基于内存实现，采用KV模式，它的性能非常的高效。

3.2.2 交互方式

Node-RED可以通过Redis的数据存储，从Fox-Edge读取各服务的各种配置数据，可以通过Redis的消息队列，跟Fox-Edge进行各种交互操作。

• 方案1：

直接用Node-RED参考前端网页Fox-Edge-UI的HTTP消息接口，通过Redis版本的消息接口，对后台的管理服务进行操作请求。

优点：这种方案，非常简单，就能快速操作Fox-Edge的功能。

这是灵狐的 推荐方案

• 方案2：

可以用Node-RED获得Redis的数据存储上自己所需要的相关配置，后面可以通过Redis的消息队列作为通信接口，对Fox-Edge各服务进行操作。

优点：可以自己实现前端网页Fox-Edge-UI不具备的各种完整功能，比较适合想要通过Node-RED自己独立实现一个Fox-Edge的嵌入服务。

• 方案3：

可以用Node-RED对Redis的数据存储直接进行读取和配置，通过Redis的消息队列作为通信接口，对Fox-Edge的各服务进行操作。

优点：这种方案比较适合那些需要对Fox-Edge进行轻量化裁剪的用户。

比如，某些用户只需要Fox-Edge设备接入能力（此时只需要Fox-Edge的通道服务和设备服务），不需要Fox-Edge的其他各种服务（包括管理服务、网关服务等等）。
