4.1 说明

Node-RED和Fox-Edge主要是通过Redis进行水平集成，所以首先要在Node-RED上安装它的Redis访问组件。

然后Node-RED通过，通过Fox-Edge提供的Redis信息，对Redis进行数据访问和消息队列操作。

4.2 安装redis组件

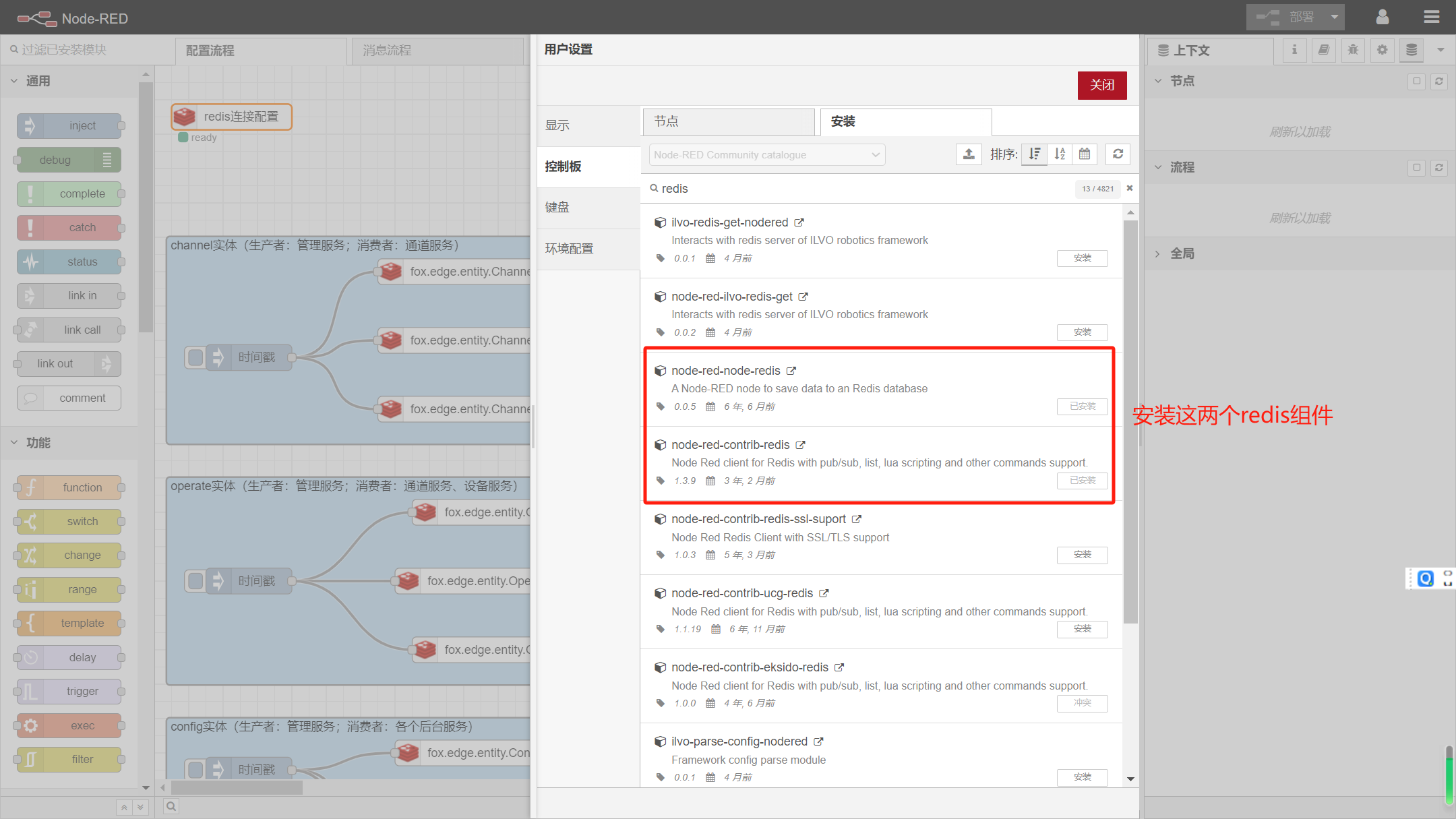

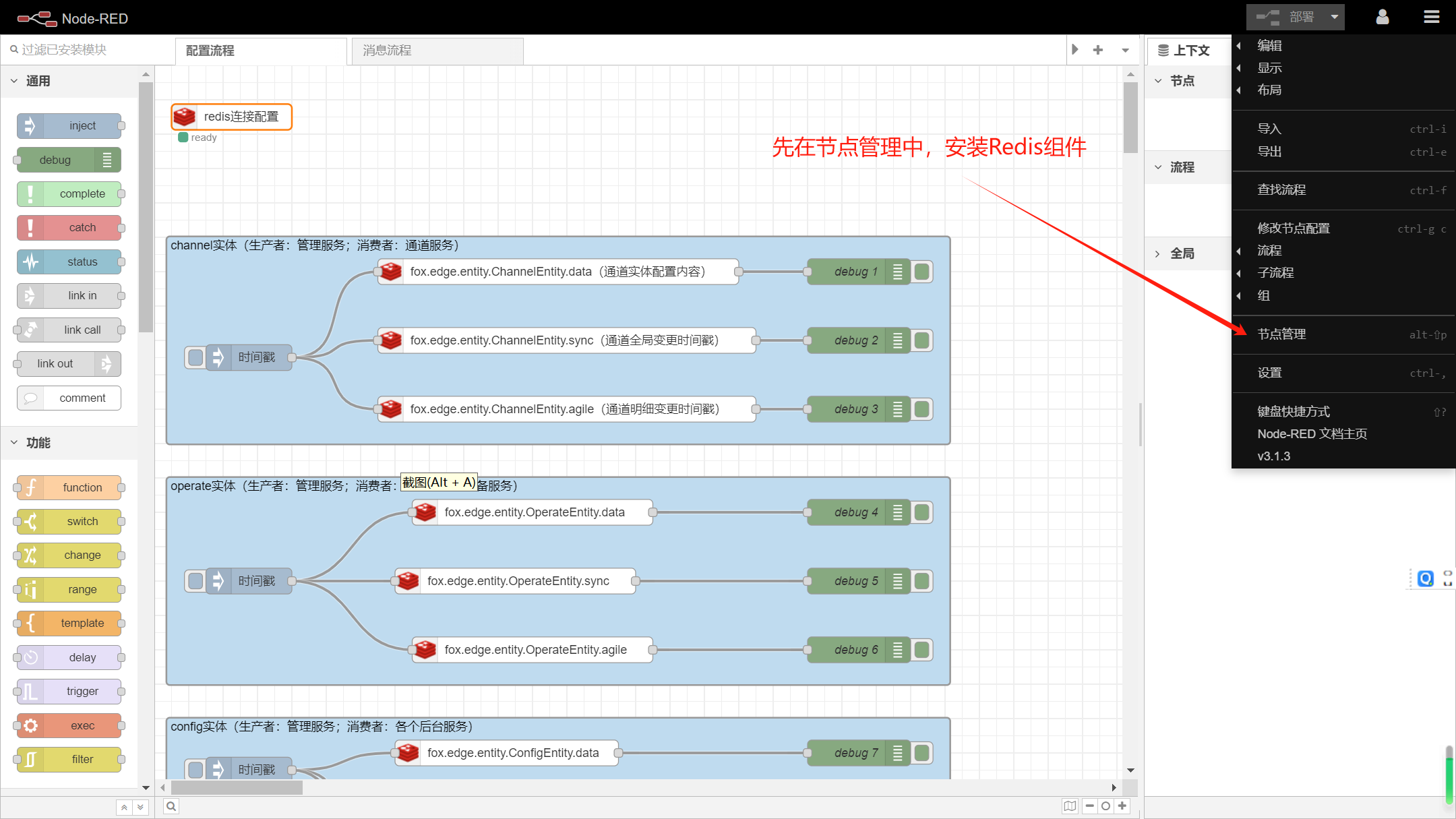

先在Node-RED的节点管理中，安装redis组件

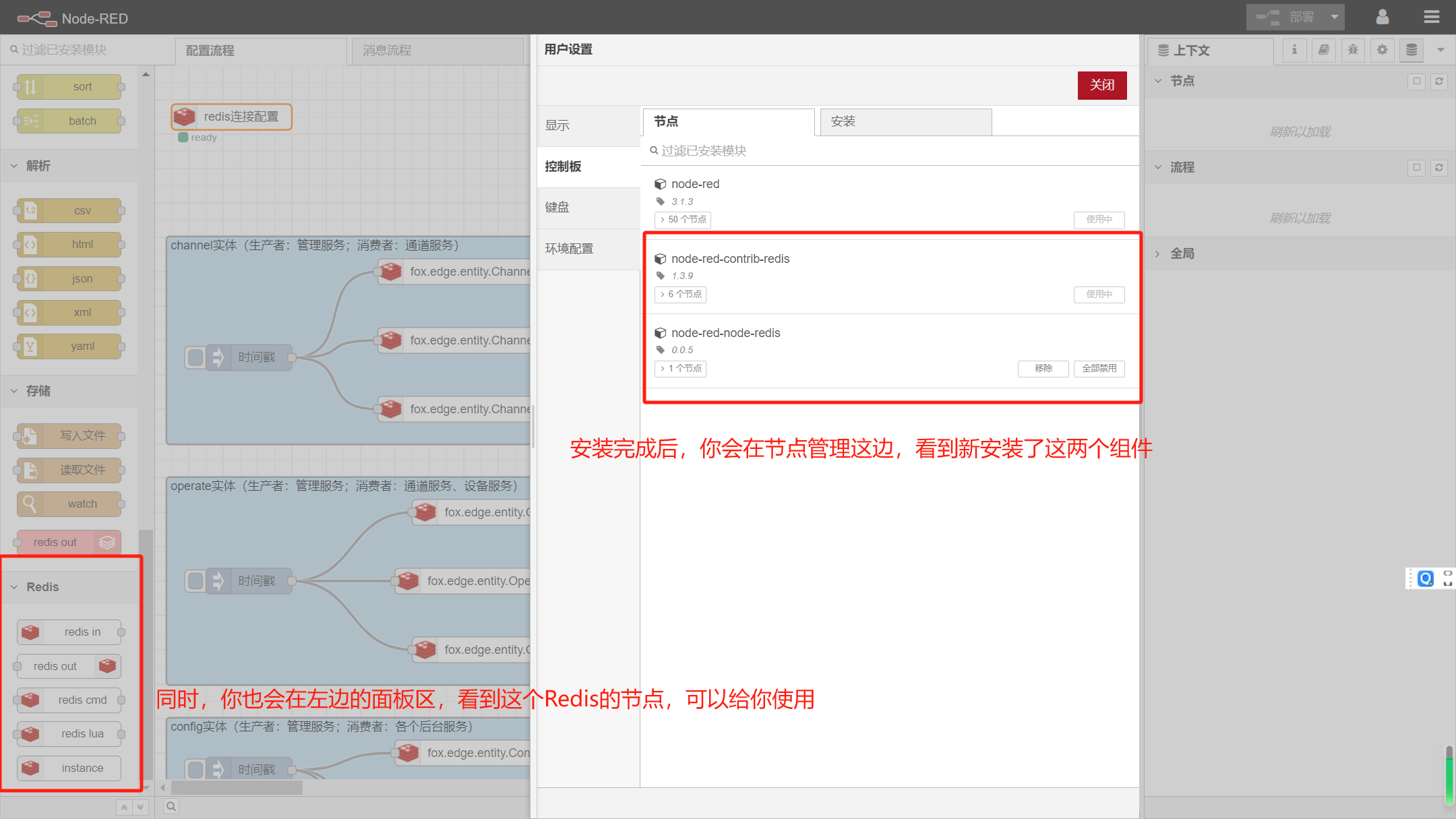

安装完成之后，你会看到这些redis组件

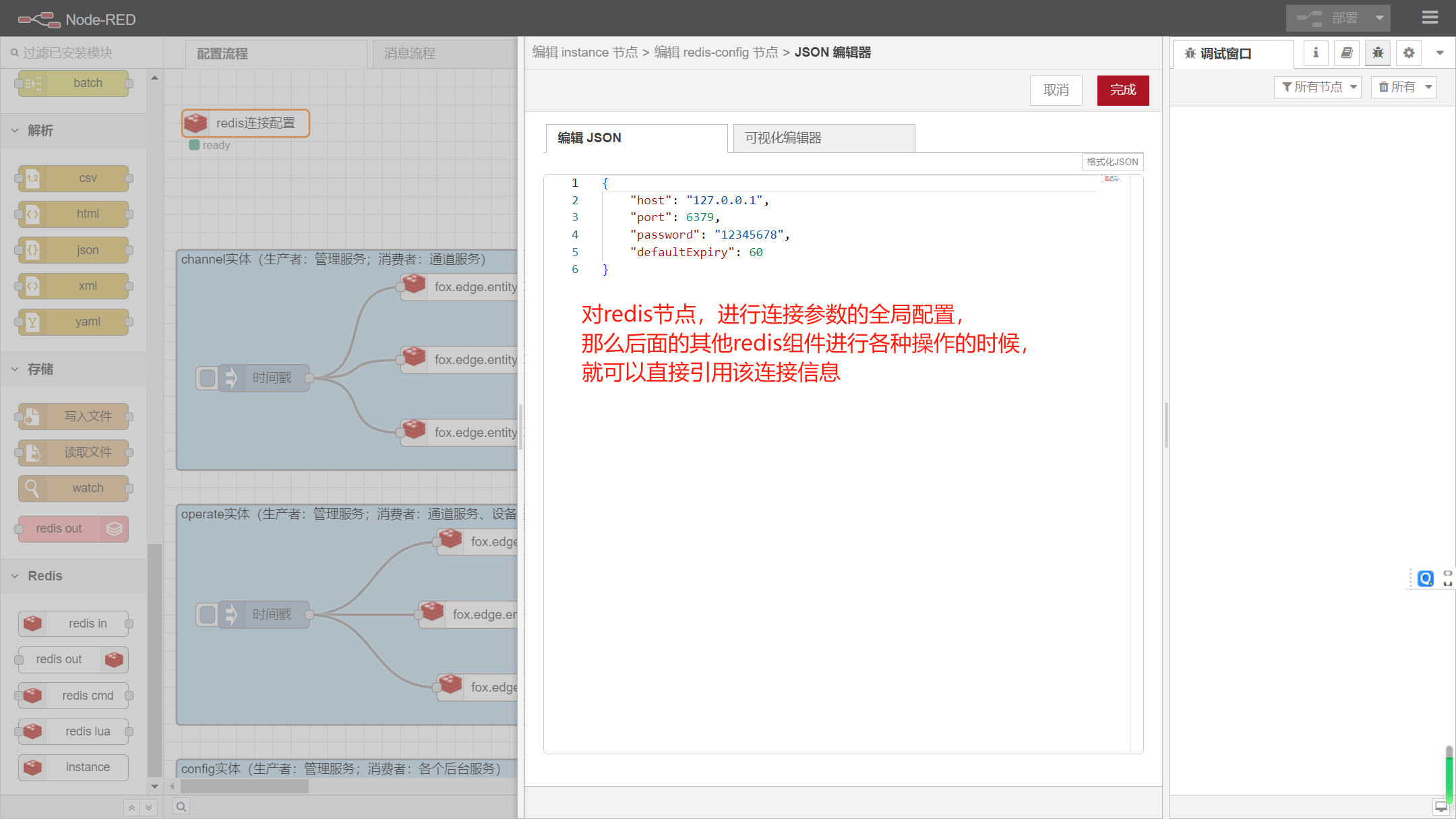

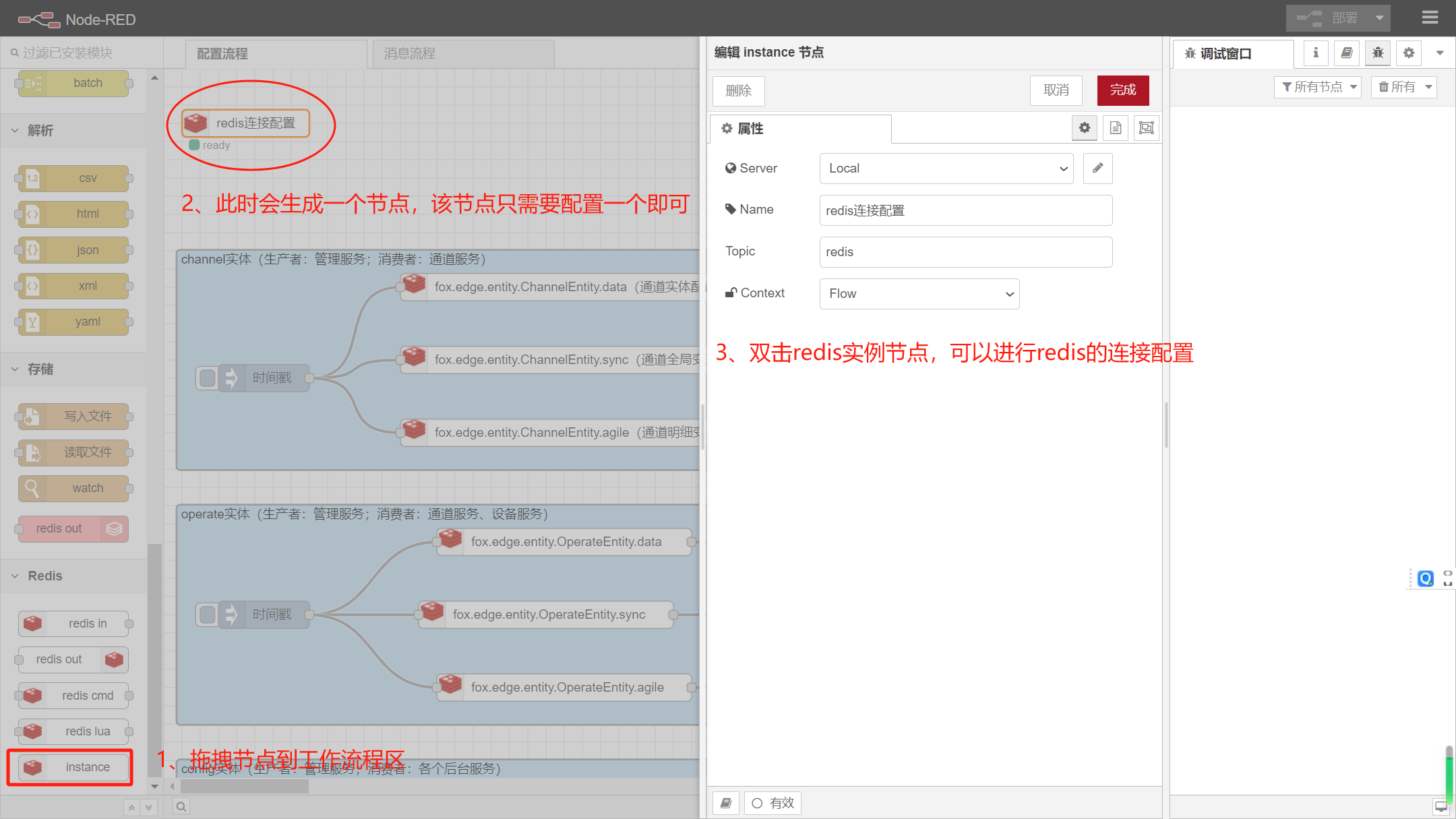

4.3 配置redis连接

4.4 数据存储

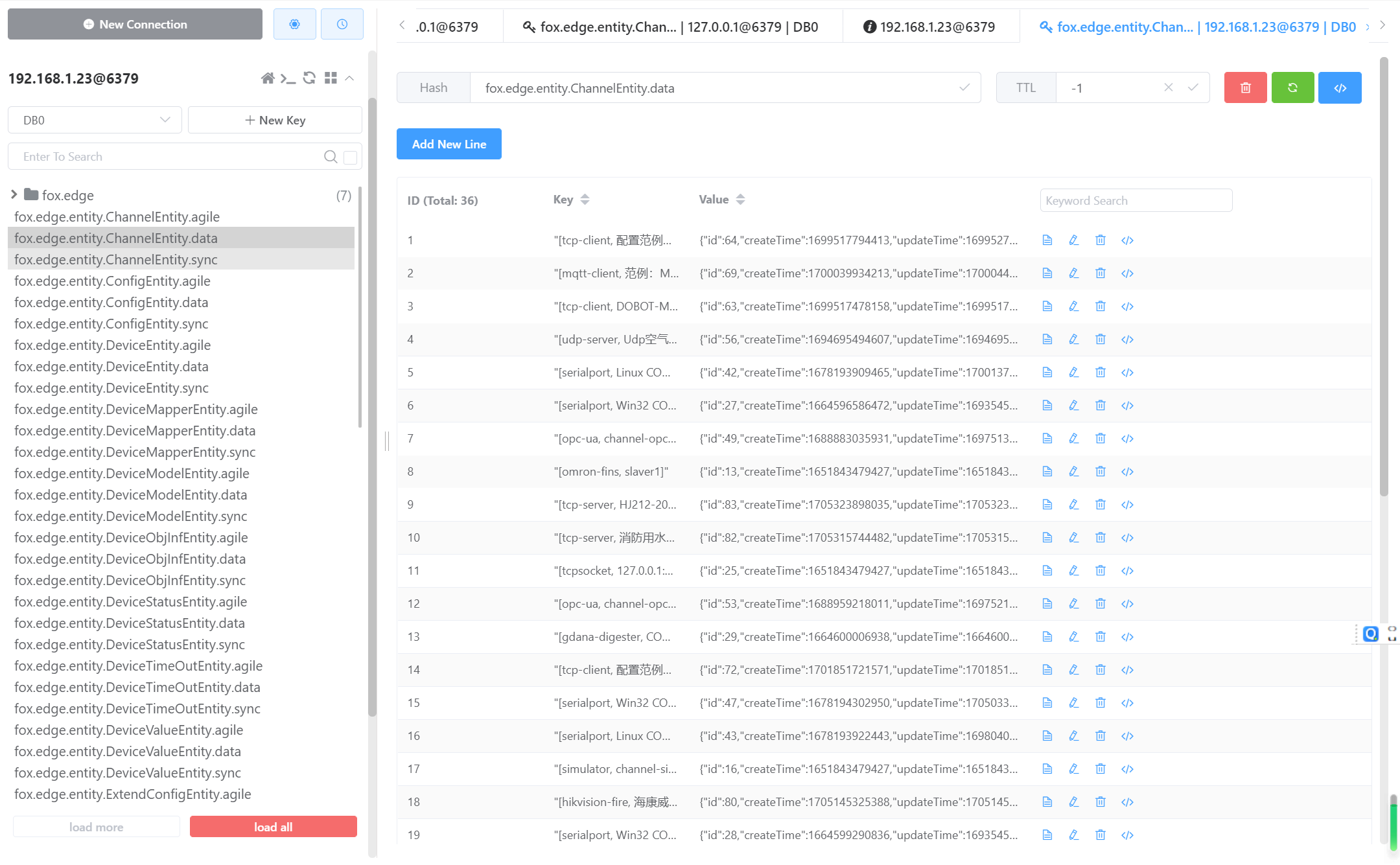

Fox-Edge的数据存储，可以通过第三方Redis客户端查看，比如Another Redis Desktop Manager客户端工具。

你可以通过Redis可视化工具，看到Fox-Edge存储在Redis中的各种数据。

4.4.1 数据存储

数据存储 ，为了服务之间进行高效的数据感知，每一种数据类型，均在Redis中，采用明细数据、明细时间戳、总时间戳的方式，进行数据存储。

其中，每一个具体的实体类型，基本上都有一个 生产者 进行数据的管理，然后多个 消费者 进行数据的读取和使用。

  fox.edge.entity.xxxxx.data       -- 明细数据
  fox.edge.entity.xxxxx.agile      -- 明细时间戳
  fox.edge.entity.xxxxx.sync       -- 总时间戳

4.4.2 Redis-Cmd

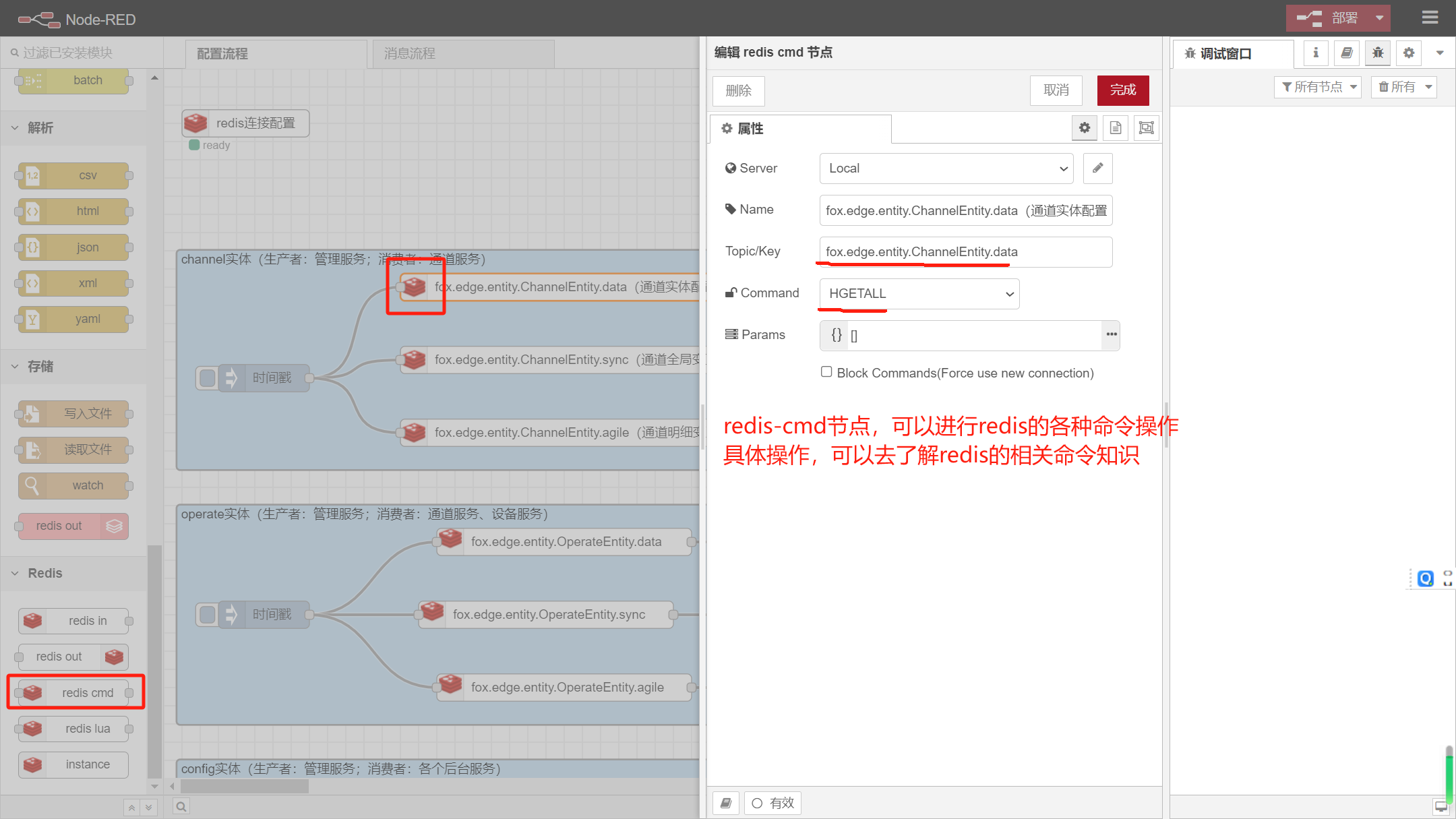

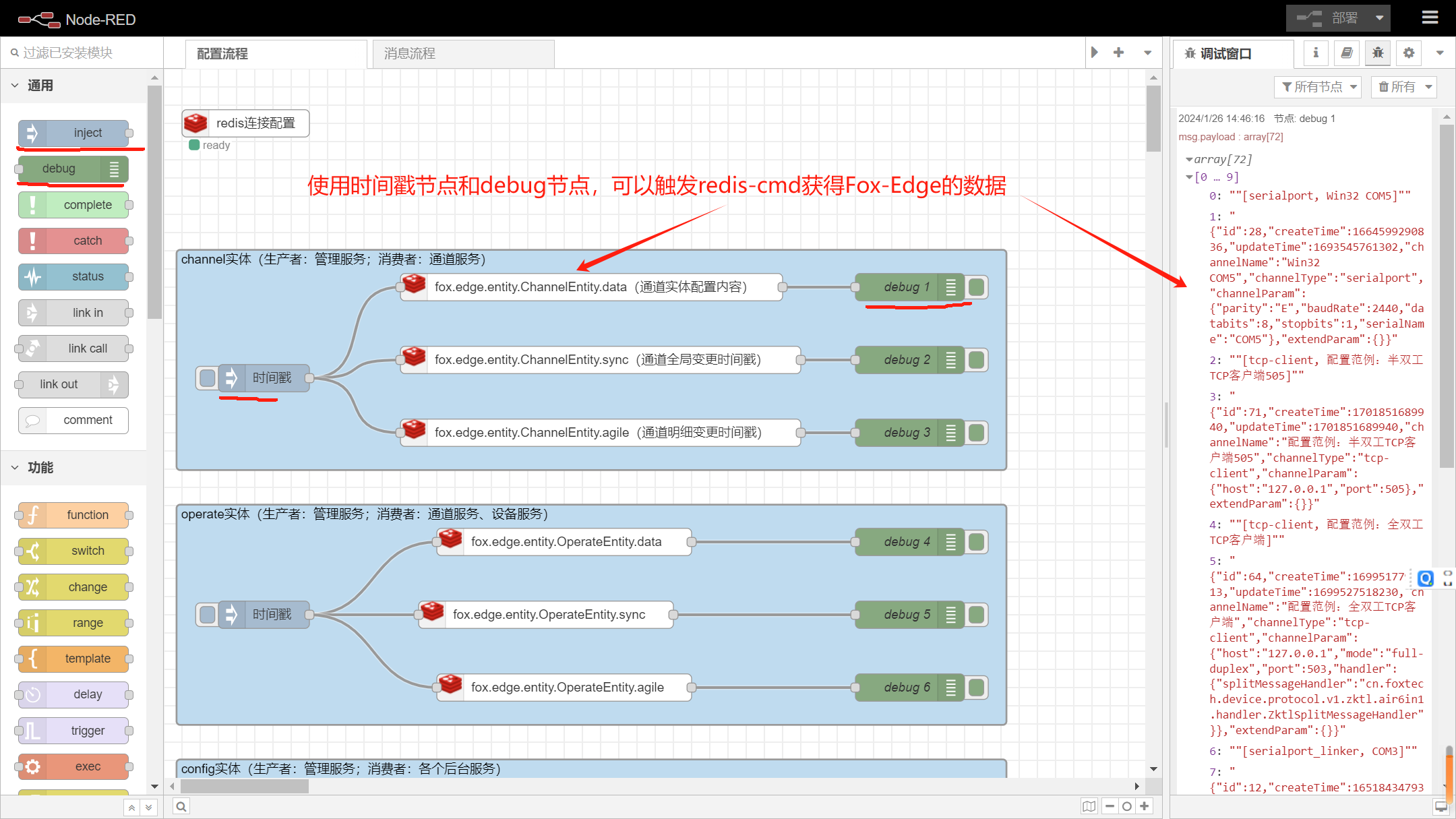

对于redis的存储数据，Node-RED可以使用redis-cmd节点，进行redis数据的各种操作

对于Node-RED的Redis使用，可以参考 《node-red - 读写操作redis》

4.4.3 配置参考

Node-RED的具体配置，可以参考 《Node-RED配置》

同样，你也可以将这个配置，导入到Node-RED中，看到效果。

那么，后面你就可以自己在Node-RED这边，通过制作工作流，获得Fox-Edge的各种数据。

相关的Node-RED开发，可以去参考网络上的教程。

4.4 消息队列

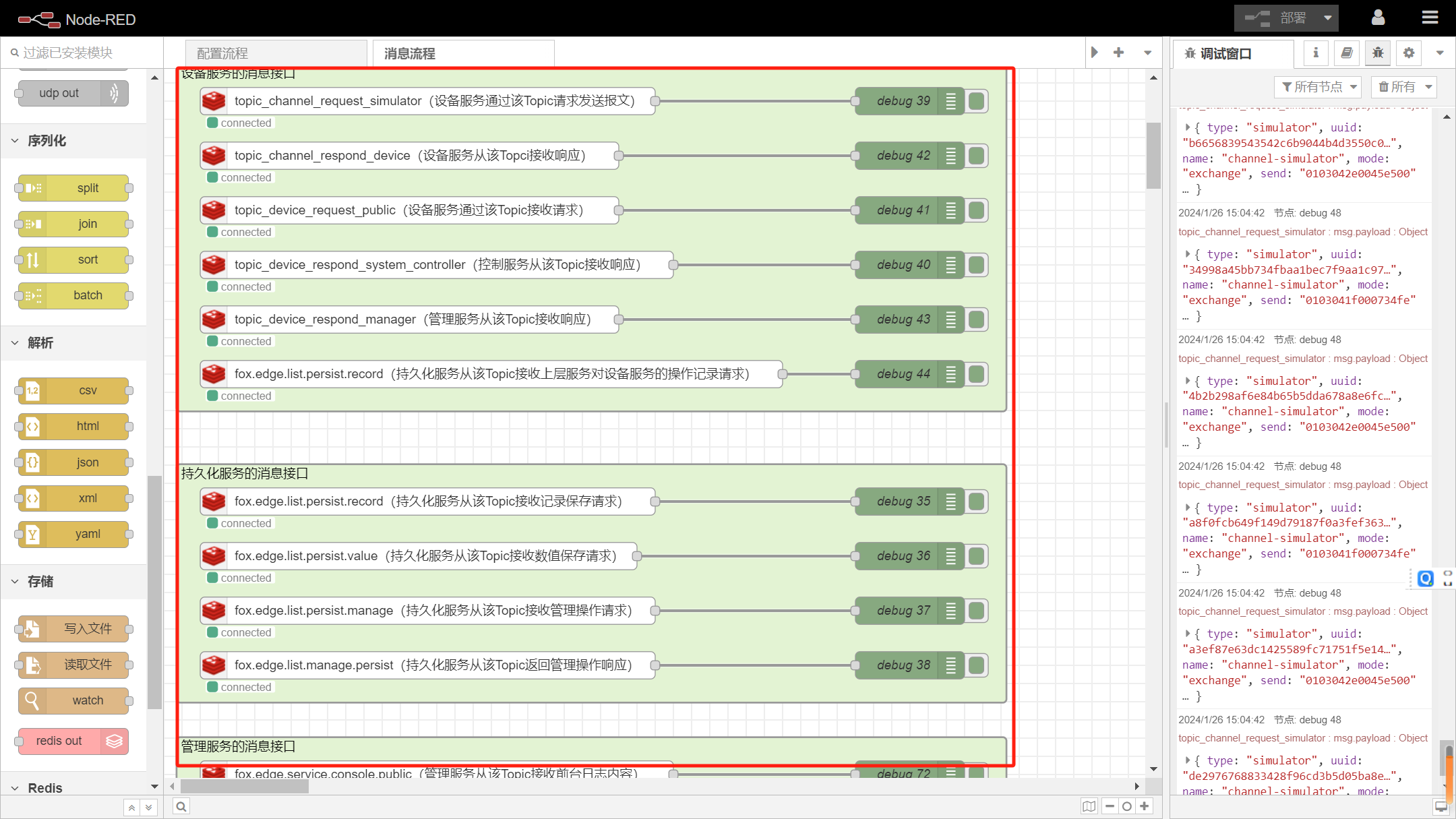

在redis中，消息队列无法通过客户端工具，直接查看，所以，灵狐在这边会列出所有的相关Topic。

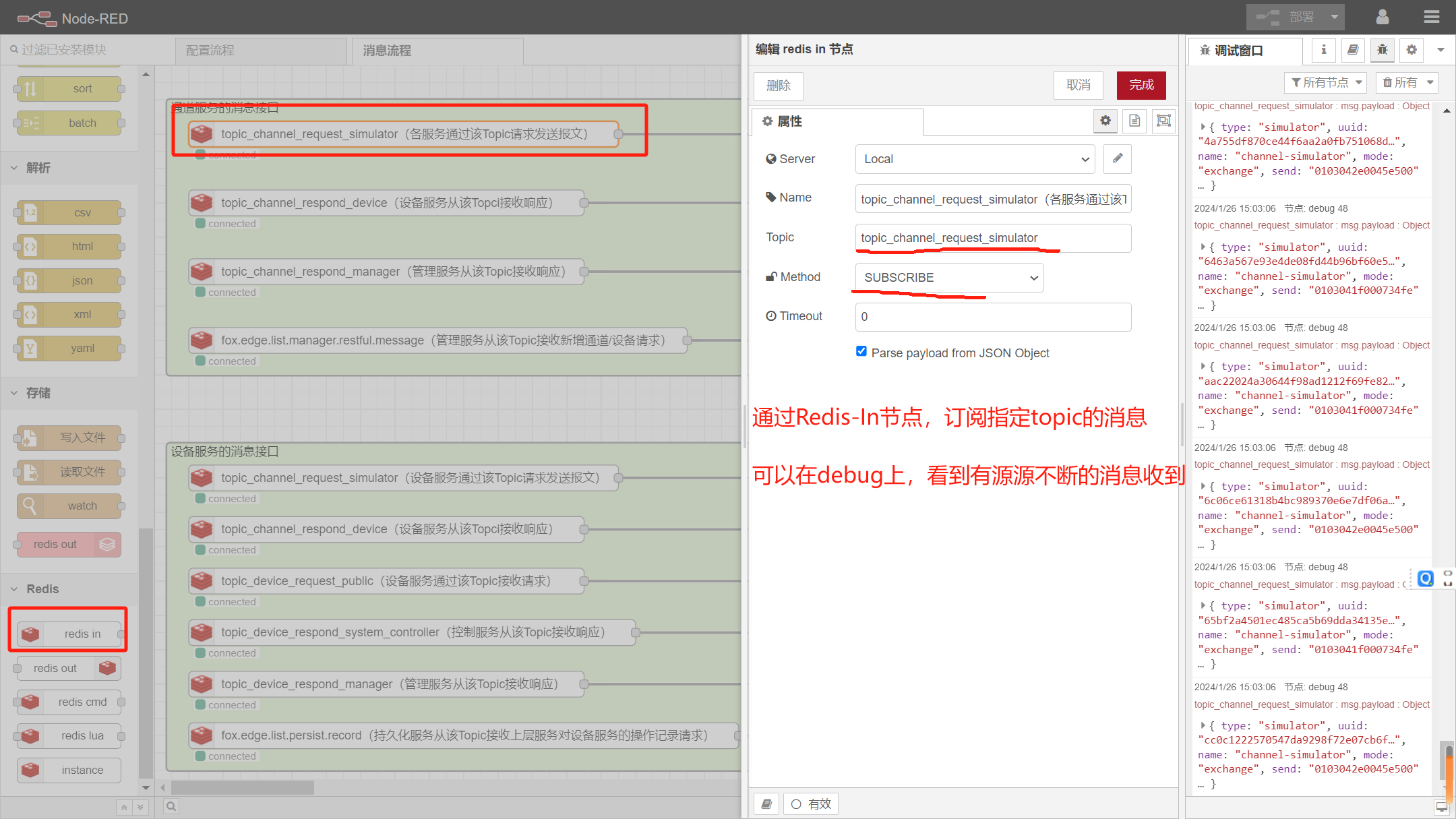

redis的消息队列，要通过 redis-in 节点进行订阅redis的消息，那么它就会作为消息源，不断的接收数据。

同样，你也可以通过 redis-out 节点，发送消息给Fox-Edge的各个服务。

4.4.1 Redis-In

对于redis的消息队列中，Node-RED可以使用redis-in节点接收各种消息，用redis-out发送各种消息。

对于Node-RED的Redis使用，可以参考 《node-red - 读写操作redis》

4.4.3 配置参考

Node-RED的具体配置，可以参考 《Node-RED配置》

同样，你也可以将这个配置，导入到Node-RED中，看到效果。

那么，后面你就可以自己在Node-RED这边，通过制作工作流，获得Fox-Edge的各种数据。

相关的Node-RED开发，可以去参考网络上的教程。

注意 ：因为消息太多，Node-RED性能有限，所以配置中，都特地把topic改为xxxx1，不接收消息，你使用的时候，可以修改为正确的topic。
