S7 OPC-UA 通讯协议解码器

介绍

OPC-UA是OPC基金会开发的一种通用协议。
灵狐提供了channel-opc-ua服务和fox-edge-server-protocol-opc-ua解码器来读取对端opc-ua服务器的数据

源码

源码

模板

模板

1.配置范例

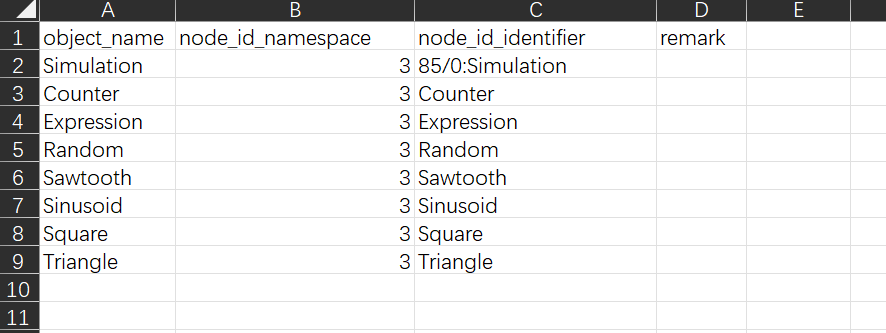

模板配置

opc的对象涉及到两个概念，分别是namespace和identifier，它们确定了一个具体的采样对象。

整个opc的全体对象的信息可以通过browseTree测试获得，不过该操作一次读取的数据量非常巨大，不一定能够读取成功。

你也可以用第三方测试工具，读取节点信息。

{
     "operate": "browseTree"
}

测试

1.通道配置

channel-opc-ua的通道配置

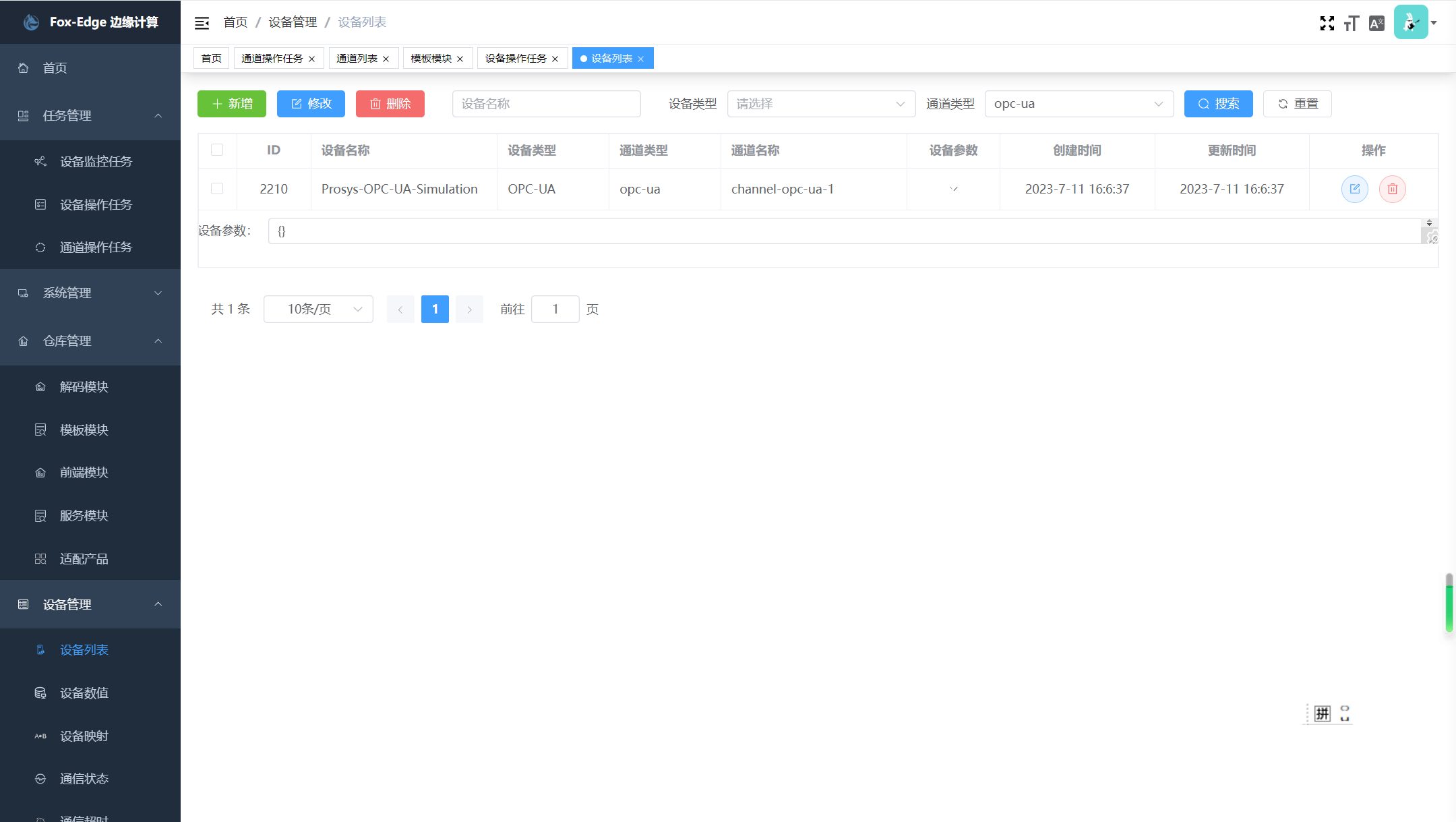

2.设备配置

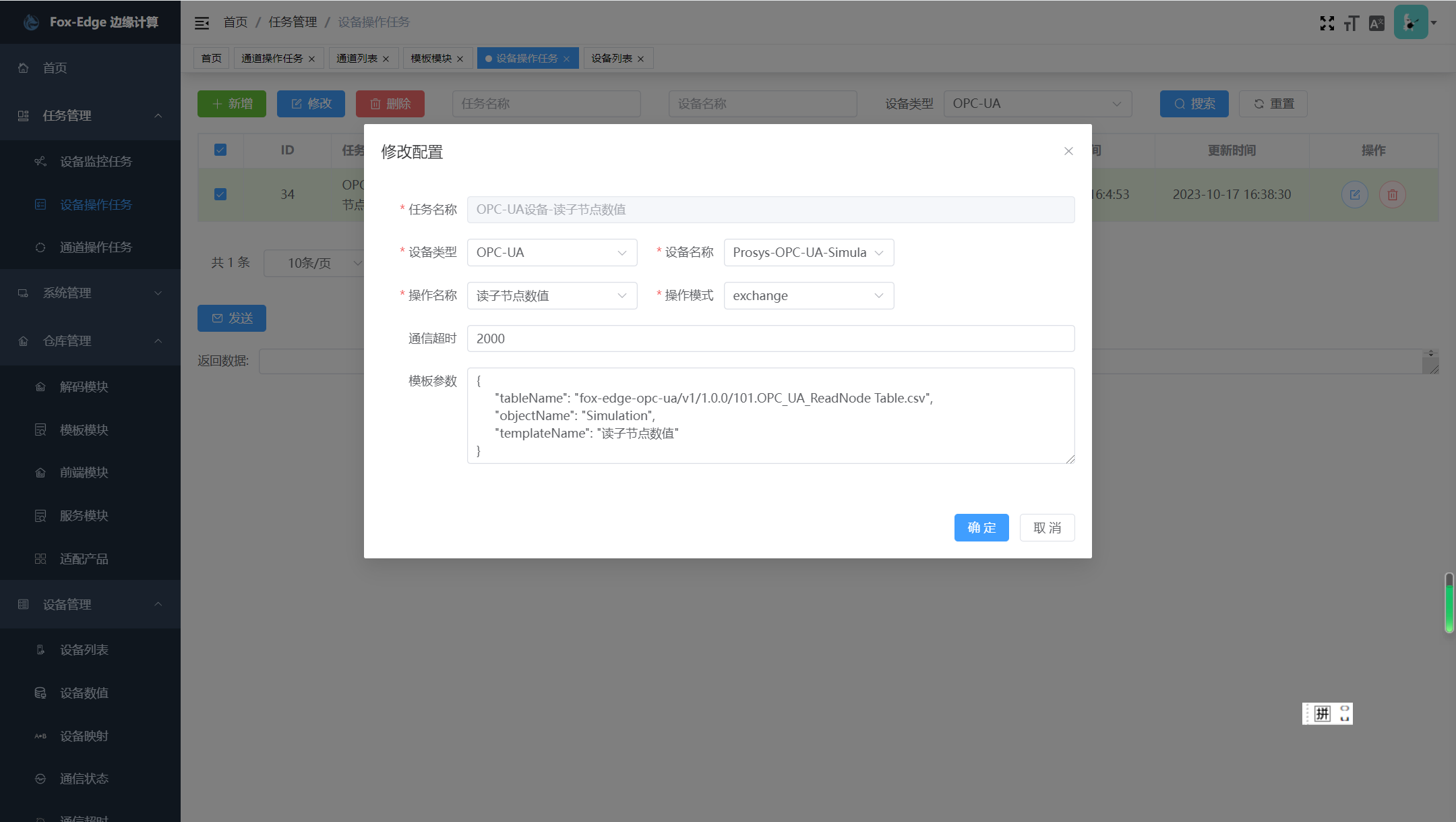

3.通道操作任务：

读子节点数值

{
     "tableName": "fox-edge-opc-ua/v1/1.0.0/101.OPC_UA_ReadNode Table.csv",
     "objectName": "Simulation",
     "templateName": "读子节点数值"
}

[
     {
          "uuid": "810f9795-66a1-402a-8c4a-578947a4f9de",
          "operateMode": "exchange",
          "deviceName": "Prosys-OPC-UA-Simulation",
          "deviceType": "OPC-UA",
          "operateName": "读子节点数值",
          "param": {
               "tableName": "fox-edge-opc-ua/v1/1.0.0/101.OPC_UA_ReadNode Table.csv",
               "objectName": "Simulation",
               "templateName": "读子节点数值"
          },
          "timeout": 2000,
          "record": true,
          "data": {
               "commStatus": {
                    "commSuccessTime": 1697532171647,
                    "commFailedCount": 0,
                    "commFailedTime": 0
               },
               "value": {
                    "status": {
                         "Counter": 22,
                         "Random": -0.975265554635254,
                         "Expression": 0.4978869773366248,
                         "Triangle": -1.5999999304314072,
                         "Sawtooth": 0.3999999761581421,
                         "Square": 2,
                         "Sinusoid": -1.9021129988215173
                    }
               }
          },
          "code": 200,
          "msg": ""
     }
]
