ZS-SHT30-1T-1H-485 通讯协议解码器
介绍
制造商：中盛科技

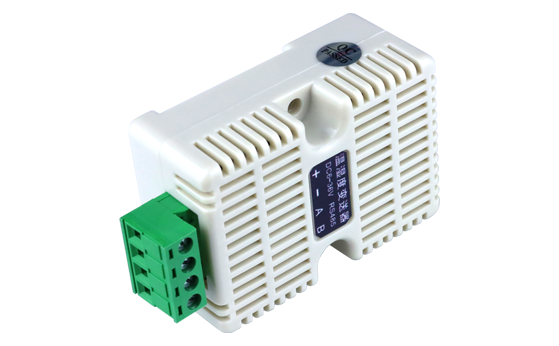

产品名称：温湿度采集模块
产品型号：ZS-SHT30-1T-1H-485
官网连接：http://www.zskjdg.com/Product/productChild?childId=2&ProductType=humiture
资料
工具
推荐工具：
MODBUS调试助手
组网
源码
- fox-edge-server-protocol-zs-sht30-1t-1h
关键JAVA代码
- 为设备的一个操作创建一个JAVA类
可为设备的每一个操作接口，建立一个JAVA类，代码管理起来比较简洁。
在java类上加上注解FoxEdgeDeviceType，告诉Fox-Edge这个哪家厂商的哪款设备。Fox-Edge的Device服务在启动的时候，会扫描解码器jar包的信息。
此时，它可以通过这个组件，获知可管理的设备的信息。
比如，这边定义了中盛科技的温湿度采集模块(ZS-SHT30-1T-1H-485)的设备。
@FoxEdgeDeviceType(value = "温湿度采集模块(ZS-SHT30-1T-1H-485)", manufacturer = "中盛科技")
public class ZSKJReadTemperatureAndHumidity {
....
..
.
}
- 为设备的一个操作添加一堆编码/解码函数
需要为设备操作，添加一对static的编码/解码函数，用于通信数据的编码和解码。
在编码函数/解码函数上加上注解FoxEdgeOperate，告诉Fox-Edge对应的操作名称和这是编码/解码函数，建议的通信超时是多长。
Fox-Edge的Device服务在启动的时候，会扫描解码器jar包的信息。此时，它可以通过这个组件，获知可管理的设备的操作信息。
比如，这边定义了读取温湿度的一对编码/解码函数
/**
* 读取Registers
*/
@FoxEdgeDeviceType(value = "温湿度采集模块(ZS-SHT30-1T-1H-485)", manufacturer = "中盛科技")
public class ZSKJReadTemperatureAndHumidity {
/**
* 编码函数
*
* @param param 编码参数，它来自设备配置的参数和操作任务配置的参数的合并
*
* @return 编码结果 该数据的对象类型，要根据你准备转发的Channel服务来定义。
* 比如，serial-channel提供的数据格式，是16进制格式的来表示通信报文，所以你要返回一个hex通信报文格式的String给外部
*/
@FoxEdgeOperate(name = "读取温湿度", polling = true, type = FoxEdgeOperate.encoder, timeout = 2000)
public static String packReadInputRegister(Map<String, Object> param) {
return (String) operateReadRegister("", param);
}
/**
* 解码函数
*
* @param hexString 该对象是由你使用的channnel从设备获得的报文，以hex格式文本输入给你。
* 如果你用的是其他channel，其他channel有自己的约定，那么你需要采用对应的格式。
* 目前各类channel支持的有常见的hexString，也有结构复杂一点的Map<String, Object>
*
* @param param 解码参数，它来自设备配置的参数和操作任务配置的参数的合并，到时候你知道该如何对设备返回报文进行解码
* @return 解码后的数据 必须为Map<String, Object>格式，表示一批key-value的设备数据对象和它的数值
*/
@FoxEdgeOperate(name = "读取温湿度", polling = true, type = FoxEdgeOperate.decoder, timeout = 2000)
public static Map<String, Object> unpackReadInputRegister(String hexString, Map<String, Object> param) {
return (Map<String, Object>) operateReadRegister(hexString, param);
}
}
完整JAVA代码
package cn.foxtech.device.protocol.zs.sht301t1h;
import cn.foxtech.device.protocol.core.annotation.FoxEdgeDeviceType;
import cn.foxtech.device.protocol.core.annotation.FoxEdgeOperate;
import cn.foxtech.device.protocol.core.exception.ProtocolException;
import cn.foxtech.device.protocol.core.utils.HexUtils;
import cn.foxtech.device.protocol.core.utils.MethodUtils;
import cn.foxtech.device.protocol.modbus.core.ModBusConstants;
import cn.foxtech.device.protocol.modbus.core.ModBusProtocol;
import cn.foxtech.device.protocol.modbus.core.ModBusProtocolFactory;
import cn.foxtech.device.protocol.modbus.core.ModBusReadRegistersRespond;
import java.util.HashMap;
import java.util.Map;
/**
* 读取Registers
*/
@FoxEdgeDeviceType(value = "温湿度采集模块(ZS-SHT30-1T-1H-485)", manufacturer = "中盛科技")
public class ZSKJReadTemperatureAndHumidity {
/**
* 读取保持寄存器
*
* @param param 必须包含device_addr和modbus_holding_registers_template两个输入参数
* @return 16进制文本格式的报文
*/
@FoxEdgeOperate(name = "读取温湿度", polling = true, type = FoxEdgeOperate.encoder, timeout = 2000)
public static String packReadInputRegister(Map<String, Object> param) {
return (String) operateReadRegister("", param);
}
/**
* 解码保持寄存器
*
* @param hexString 16进制文本格式的报文
* @param param 必须包含 device_addr 和 modbus_holding_registers_template 两个输入参数
* @return 解码后的数据
*/
@FoxEdgeOperate(name = "读取温湿度", polling = true, type = FoxEdgeOperate.decoder, timeout = 2000)
public static Map<String, Object> unpackReadInputRegister(String hexString, Map<String, Object> param) {
return (Map<String, Object>) operateReadRegister(hexString, param);
}
/**
* 编码/解码 读取保持寄存器
*
* @param hexString 解码报文：如果它为空，那么为编码操作，如果不为空，那么为编码操作
* @param param 参数表
* @return 编码为String，解码为Map<String, Object>
*/
private static Object operateReadRegister(String hexString, Map<String, Object> param) {
// 取出设备地址
Integer devAddr = (Integer) param.get("devAddr");
String modbusMode = (String) param.get("modbusMode");
// 检查输入参数
if (MethodUtils.hasEmpty(devAddr, modbusMode)) {
throw new ProtocolException("输入参数不能为空:devAddr, modbusMode");
}
// 准备参数
param.put(ModBusConstants.ADDR, devAddr);
param.put(ModBusConstants.REG_ADDR, 0);
param.put(ModBusConstants.REG_CNT, 6);
param.put(ModBusConstants.MODE, modbusMode);
// 选择对应的协议类型
ModBusProtocol protocol = ModBusProtocolFactory.createProtocol(modbusMode);
// 编码处理
if (hexString.isEmpty()) {
byte[] pack = protocol.packCmdReadRegisters4Map((byte) 0x04, param);
return HexUtils.byteArrayToHexString(pack);
}
// 解码处理
byte[] arrCmd = HexUtils.hexStringToByteArray(hexString);
// 报文解析
ModBusReadRegistersRespond respond = protocol.unPackCmdReadInputRegisters2Respond(arrCmd);
if (respond == null) {
throw new ProtocolException("报文格式不正确，解析失败！");
}
Map<String, Object> value = new HashMap<>();
if (respond.getStatus().length < 2) {
return value;
}
int status = respond.getStatus()[0];
if (status < 10000) {
value.put("温度", status * 0.1);
} else {
value.put("温度", (status - 10000) * -0.1);
}
status = respond.getStatus()[1];
value.put("湿度", status * 0.1);
return value;
}
}
介绍
制造商：中盛科技
产品名称：温湿度采集模块
产品型号：ZS-SHT30-1T-1H-485
官网连接：http://www.zskjdg.com/Product/productChild?childId=2&ProductType=humiture
设备报文参数
设备通讯报文
请求报文
01 04 00 00 00 06 70 08
响应报文
01 04 0c 01 1f 01 c8 41 e5 b7 a4 42 36 c3 91 14 e6
设备操作请求
请求参数
{
"param": {
"devAddr": 1,
"modbusMode": "RTU",
"operateName": "读取温湿度"
},
"timeout": 2000,
"deviceName": "Win32 COM3",
"deviceType": "温湿度采集模块(ZS-SHT30-1T-1H-485)",
"operateMode": "exchange",
"operateName": "读取温湿度"
}
响应参数
{
"uuid": "afbfb1c6-ad59-451f-ae17-147b5390ba4b",
"operateMode": "exchange",
"deviceName": "Win32 COM3",
"deviceType": "温湿度采集模块(ZS-SHT30-1T-1H-485)",
"operateName": "读取温湿度",
"param": {
"devAddr": 1,
"modbusMode": "RTU",
"operateName": "读取温湿度"
},
"timeout": 2000,
"record": true,
"data": {
"commStatus": {
"commSuccessTime": 1689173276267,
"commFailedCount": 0,
"commFailedTime": 0
},
"value": {
"status": {
"温度": 28.6,
"湿度": 45.300000000000004
}
}
},
"code": 200,
"msg": ""
}
