控制器服务，是Fox-Edge中的系统级服务，它作用是允许用户对南向设备进行自动化采集，进行简单、通用的业务编排。

在一个自动化系统，它能够按照指定的业务流程，对南向设备进行自动化的控制。 在它的内部中，这个按照指定的 业务流程 进行过程控制的 自动化模块 ，在物联网领域，通常被称为 控制器 。

在现实项目中，由于各种项目都有自己的业务流程，所以各种控制流程就跟着五花八门，然后形成了各种各样的控制器。

简单来说，就是控制器面向具体项目，基本上需要用户针对具体的项目进行自行开发。

控制器可以按很多维度进行划分，包括按硬件/软件维度划分，也可以按内置/外置维度划分，也可以按通用/专用维度划分。

例如市场上有类产品叫PLC（可编程控制器），它属于硬件、外置、通用的控制器。

而Fox-Edge则提供了一个自带的控制器服务，它是用JAVA开发的软件、内置、通用的控制器。

Fox-Edge提供这个控制器的目的，主要是考虑到Fox-Edge作为 数字化运营 领域的边缘计算产品，很多用户需要一个： 能够进行对南向智能设备，进行简单的业务编排后，进行周期性数据采集的控制器

帮助他们直接使用Fox-Edge对南向智能设备进行周期性的数据采集。 并且在后续必要的时候下，在面对一些更复杂的物联网项目控制需求的时候，能够照猫画虎，开发一个自定义的控制器服务。

它是一个关键性的基础服务，被定义为 系统 级别。

服务安装

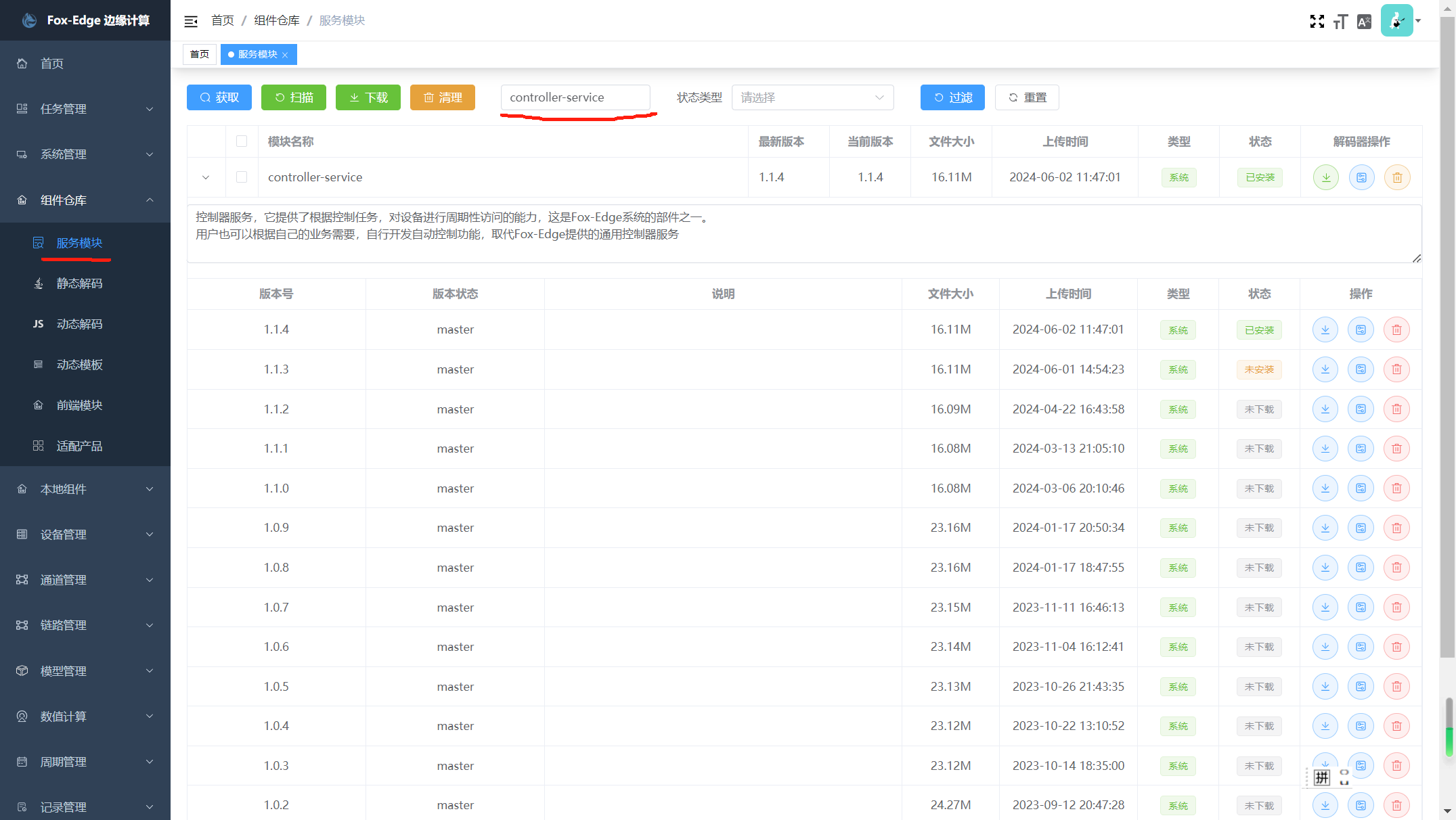

在组件仓库中，选择controller-service组件进行下载和安装。

全局配置

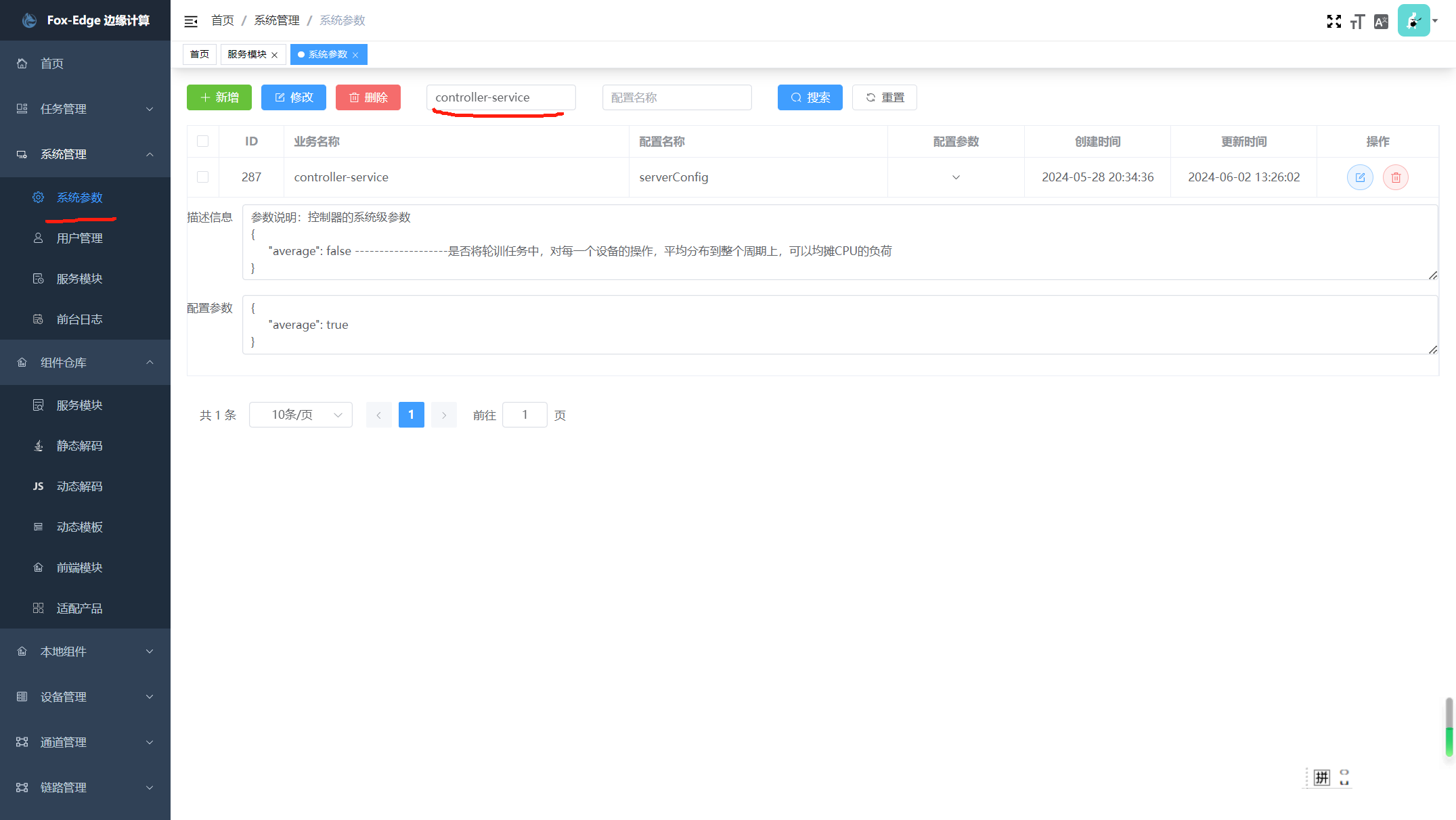

在Fox-Edge之中安装控制器服务之后，会自动生成 服务名称：controller-service 和配置名称：serverConfig 的默认系统参数，作为该服务的工作参数。

该参数主要是指明，是否需要对编排的任务，进行时间均摊式的对设备进行逐个执行操作。

例如，某个数据采集任务，在每60秒内对100个设备进行周期采集，可以在第1秒内就密集的进行100个设备的采集，也可以在以0.6秒的时间间隔对每个设备进行采集。

前者能够对所有设备获得同一时刻的数据，但是在第1秒的CPU、网络压力会产生瞬间压力。而后者能够会降低CPU和网络的占用率，但采集周期分布在整个任务周期内。

{
     "average": true
}

参数说明：控制器的系统级参数
{
     "average": false -------------------是否将轮训任务中，对每一个设备的操作，平均分布到整个周期上，可以均摊CPU的负荷
}

设备操作任务

在按照设备服务、通道服务、持久化服务、控制器服务后，就可以进行自动化采集业务的编排了。

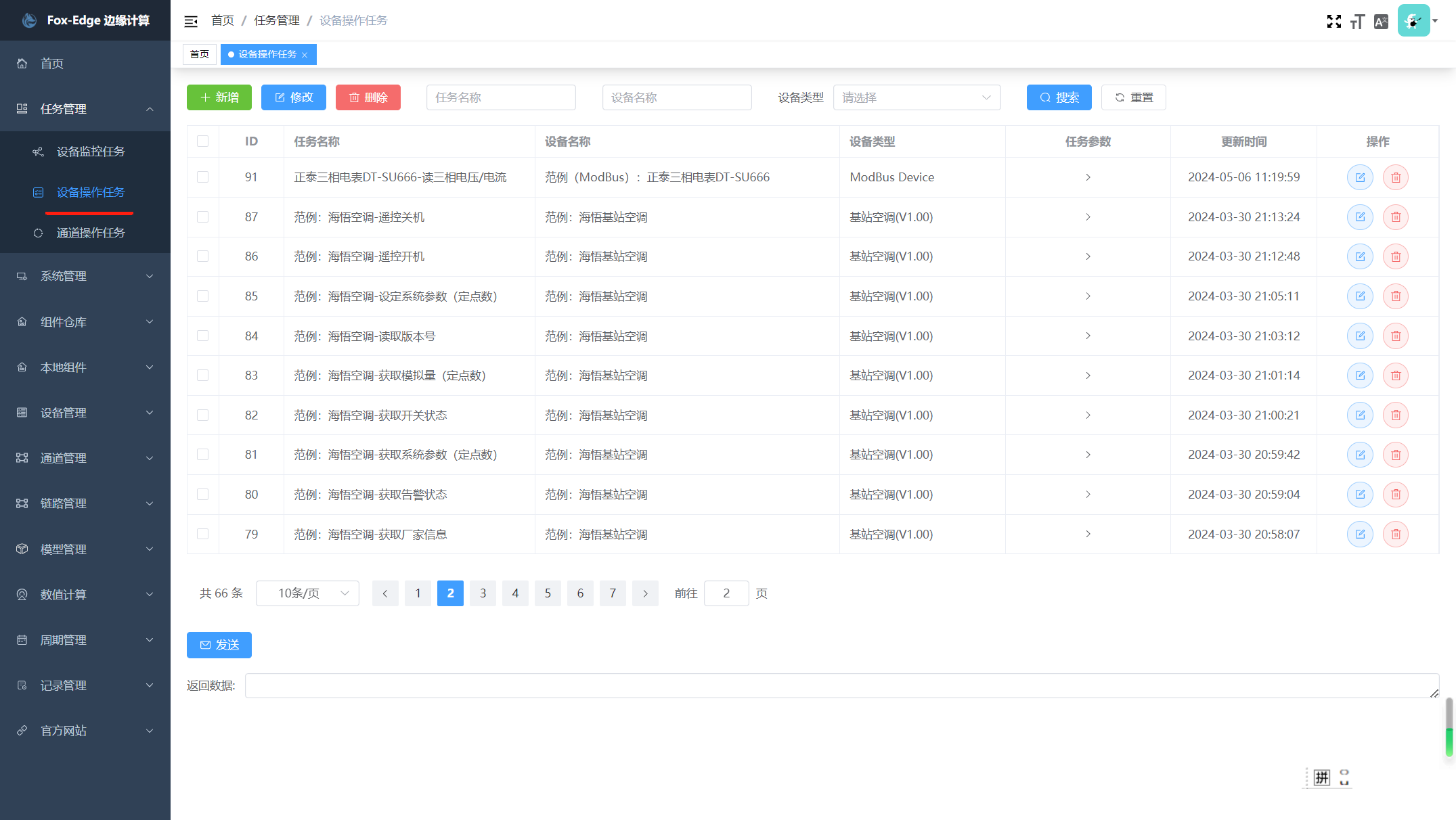

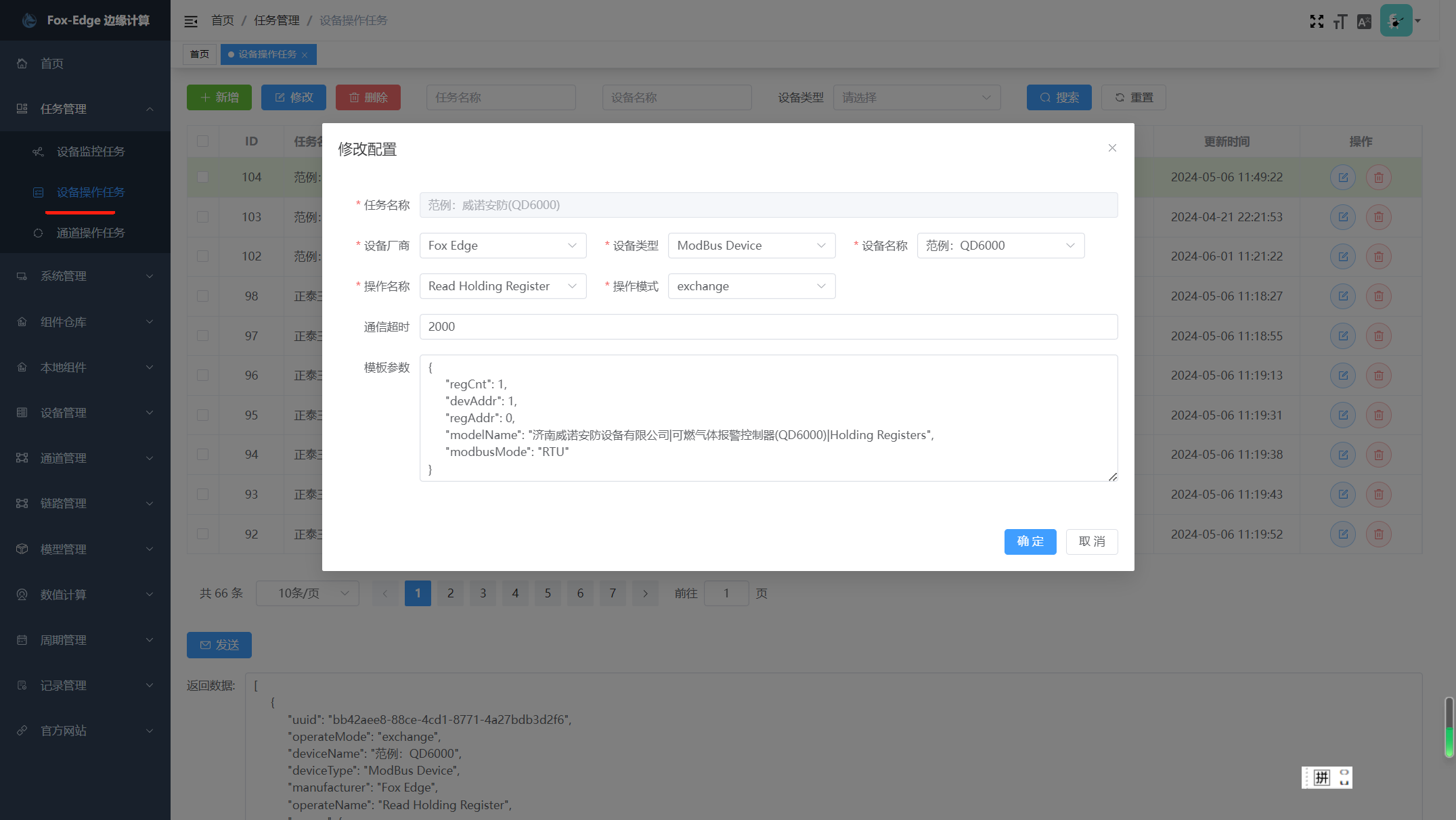

此时，可以先通告设备操作任务，对具体的设备进行单个命令的操作测试。

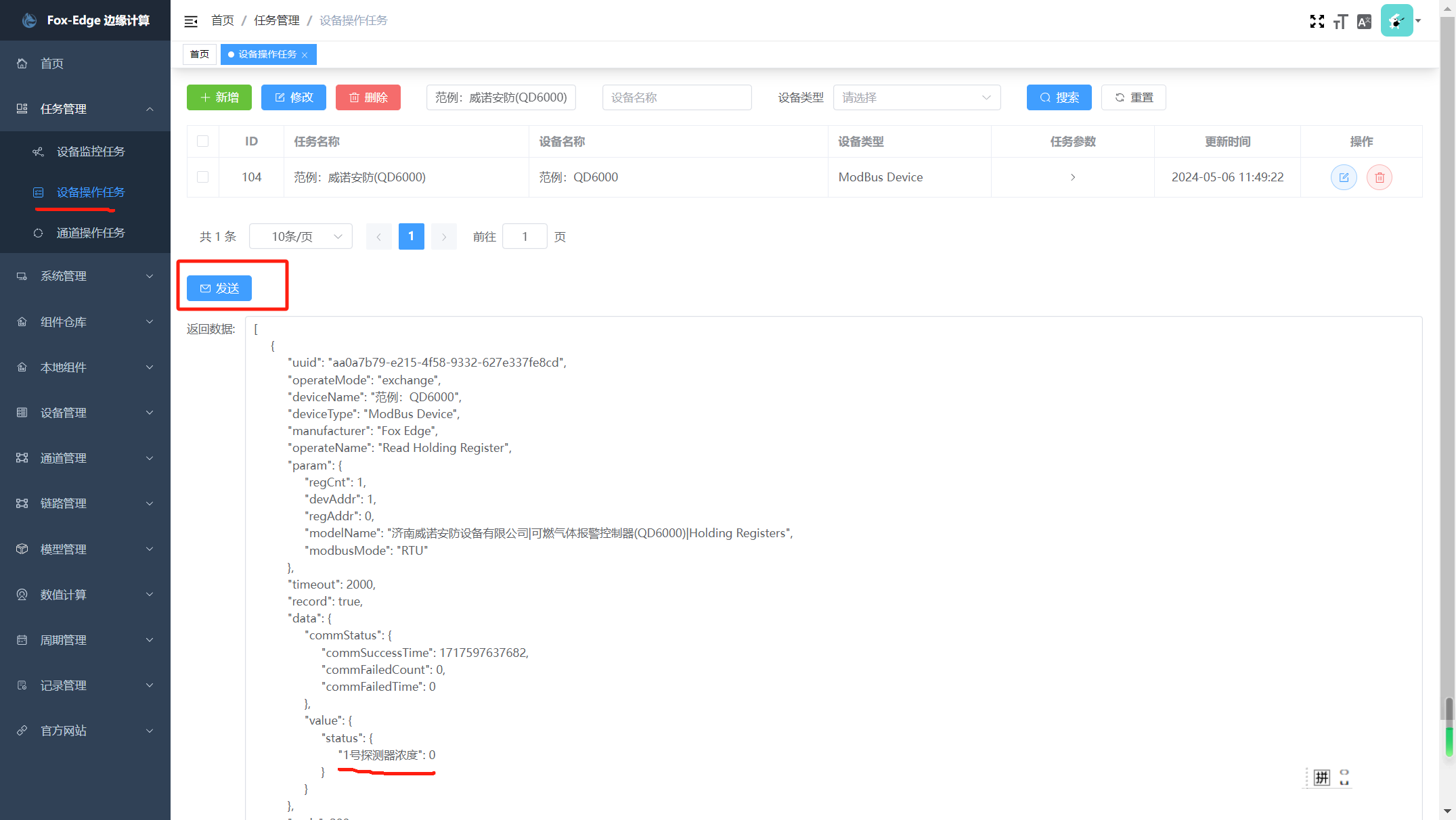

通过该功能可以判断设备是否可以通讯上，同时自己配置的操作命令，是否参数正确，设备返回的数据是否正确。

设备操作任务的参数，是一个对象形式的JSON格式参数，其中param是设备解码器指定的参数格式，它会与设备中的JSON参数进行合并，传递给解码器。

MODBUS的设备解码器，它指明了必须填写devAddr/modelName/modbusMode参数，那么按该解码器的要求，填入指定的参数

[
     {
          "param": {
               "regCnt": 1,
               "devAddr": 1,
               "regAddr": 0,
               "modelName": "济南威诺安防设备有限公司|可燃气体报警控制器(QD6000)|Holding Registers",
               "modbusMode": "RTU"
          },
          "timeout": 2000,
          "deviceName": "范例：QD6000",
          "deviceType": "ModBus Device",
          "operateMode": "exchange",
          "operateName": "Read Holding Register",
          "manufacturer": "Fox Edge"
     }
]


[
     {
          "uuid": "aa0a7b79-e215-4f58-9332-627e337fe8cd",
          "operateMode": "exchange",
          "deviceName": "范例：QD6000",
          "deviceType": "ModBus Device",
          "manufacturer": "Fox Edge",
          "operateName": "Read Holding Register",
          "param": {
               "regCnt": 1,
               "devAddr": 1,
               "regAddr": 0,
               "modelName": "济南威诺安防设备有限公司|可燃气体报警控制器(QD6000)|Holding Registers",
               "modbusMode": "RTU"
          },
          "timeout": 2000,
          "record": true,
          "data": {
               "commStatus": {
                    "commSuccessTime": 1717597637682,
                    "commFailedCount": 0,
                    "commFailedTime": 0
               },
               "value": {
                    "status": {
                         "1号探测器浓度": 0
                    }
               }
          },
          "code": 200,
          "msg": ""
     }
]

设备监控任务

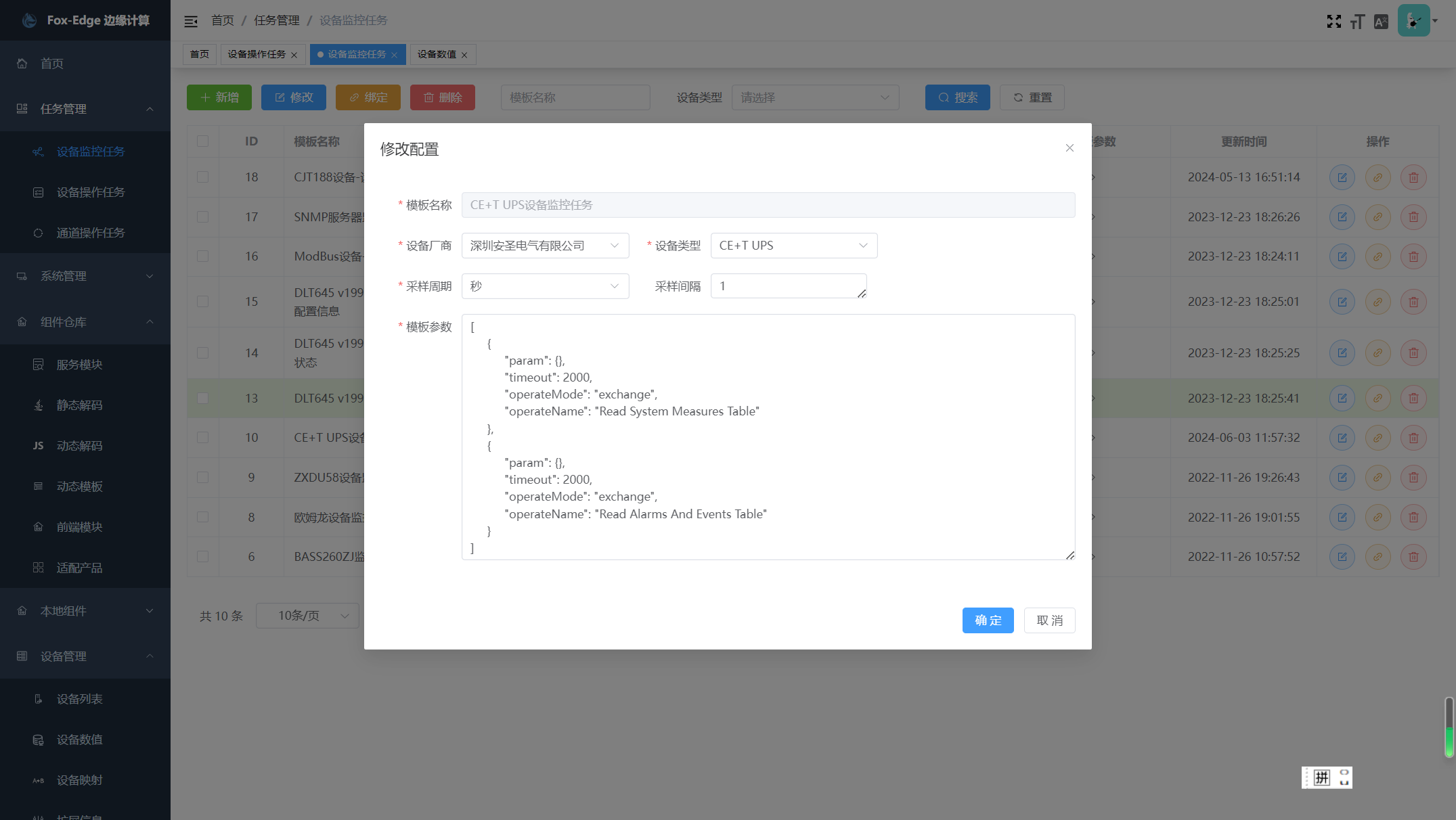

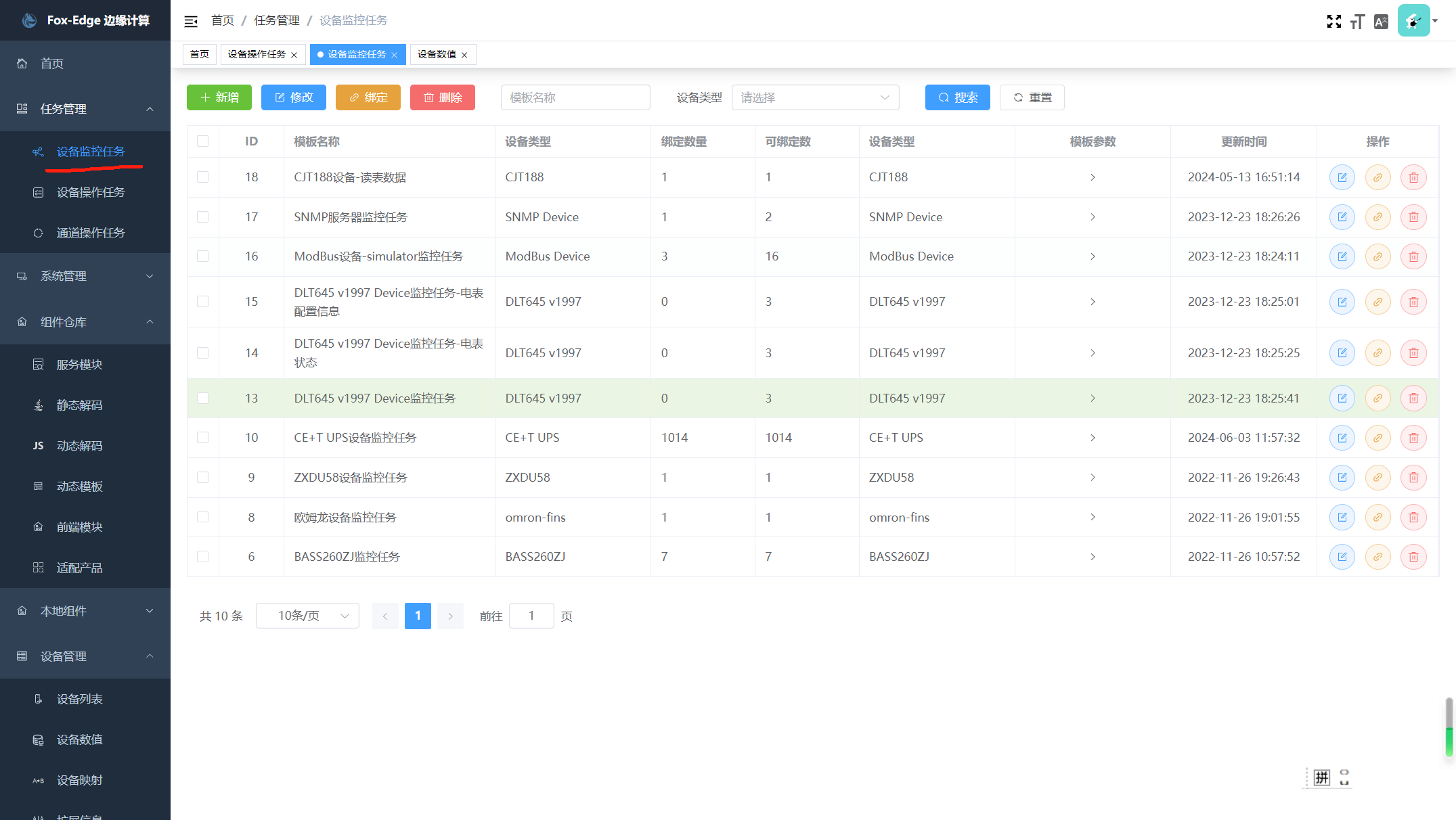

当通过设备操作任务，对设备进行某个操作命令的测试通过后，说明该操作的配置参数是正确可用的。 那么，可以在 设备监控任务 中，创建一个监控任务，并将 设备操作任务 参数贴入其中。

设备监控任务的参数，是一个数组形式的JSON格式参数，每个数组元素都是某个设备操作任务的JSON对象参数。

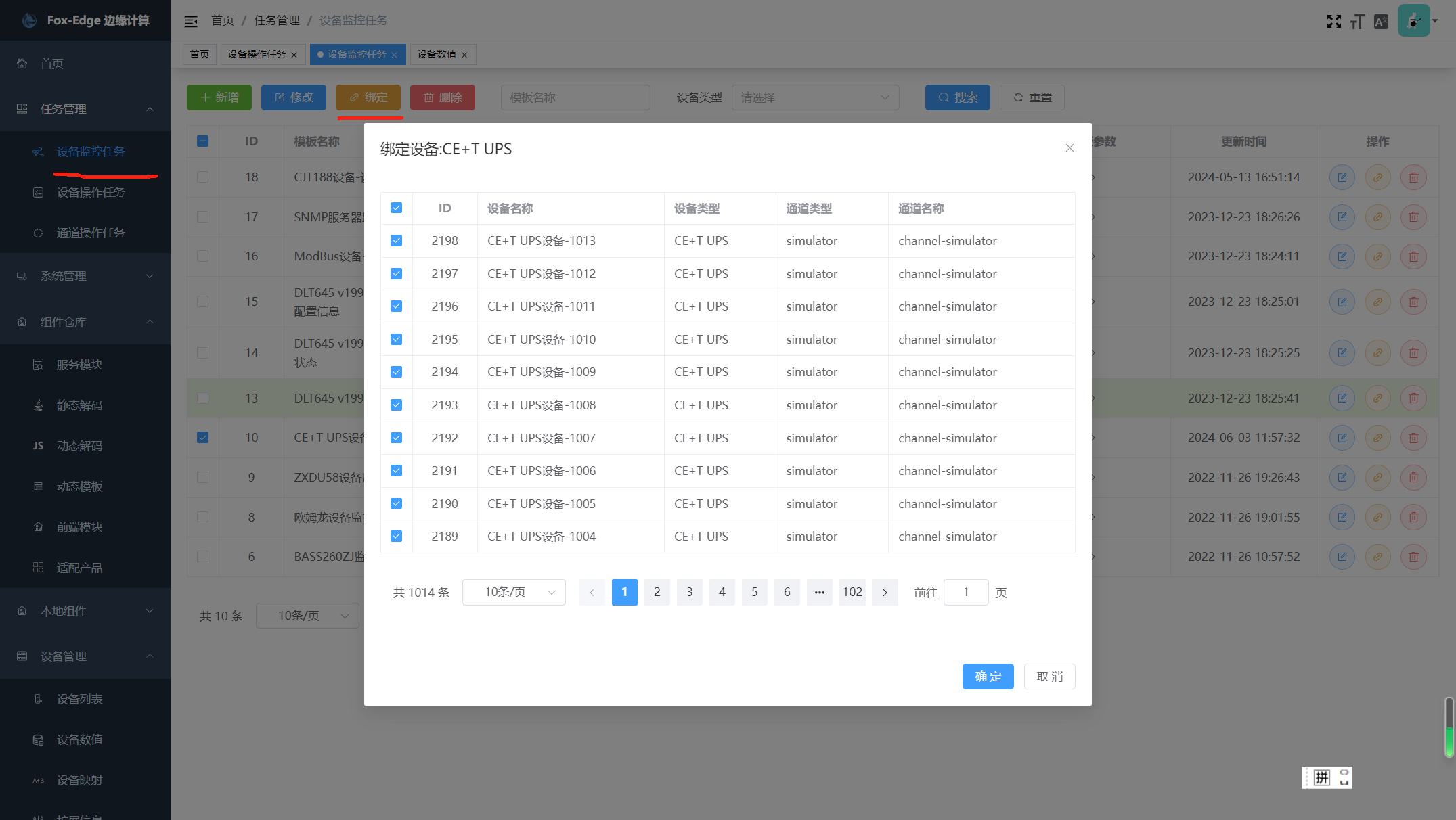

CE+T UPS的某个监控任务，它包含3个命令，此前每个命令都在设备操作任务中单独测试通过。

[
     {
          "param": {
               "tableName": "DLT645-v1997/v1/DLT645-1997.csv",
               "objectName": "(当前)正向有功总电能",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     },
     {
          "param": {
               "tableName": "DLT645-v1997/v1/DLT645-1997.csv",
               "objectName": "(当前)反向有功总电能",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     },
     {
          "param": {
               "tableName": "DLT645-v1997/v1/DLT645-1997.csv",
               "objectName": "(当前)正向无功总电能",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     }
]

采集数据

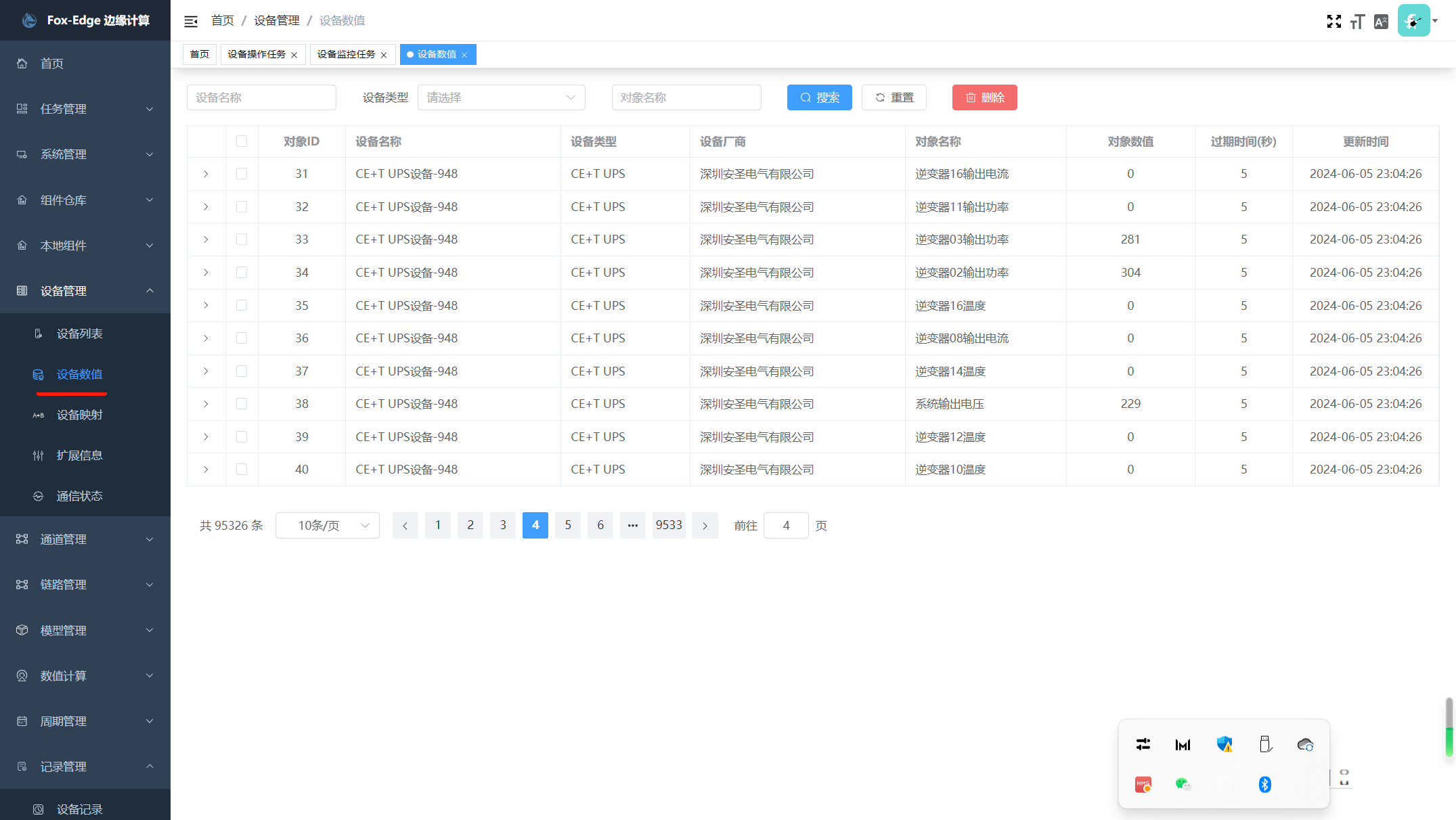

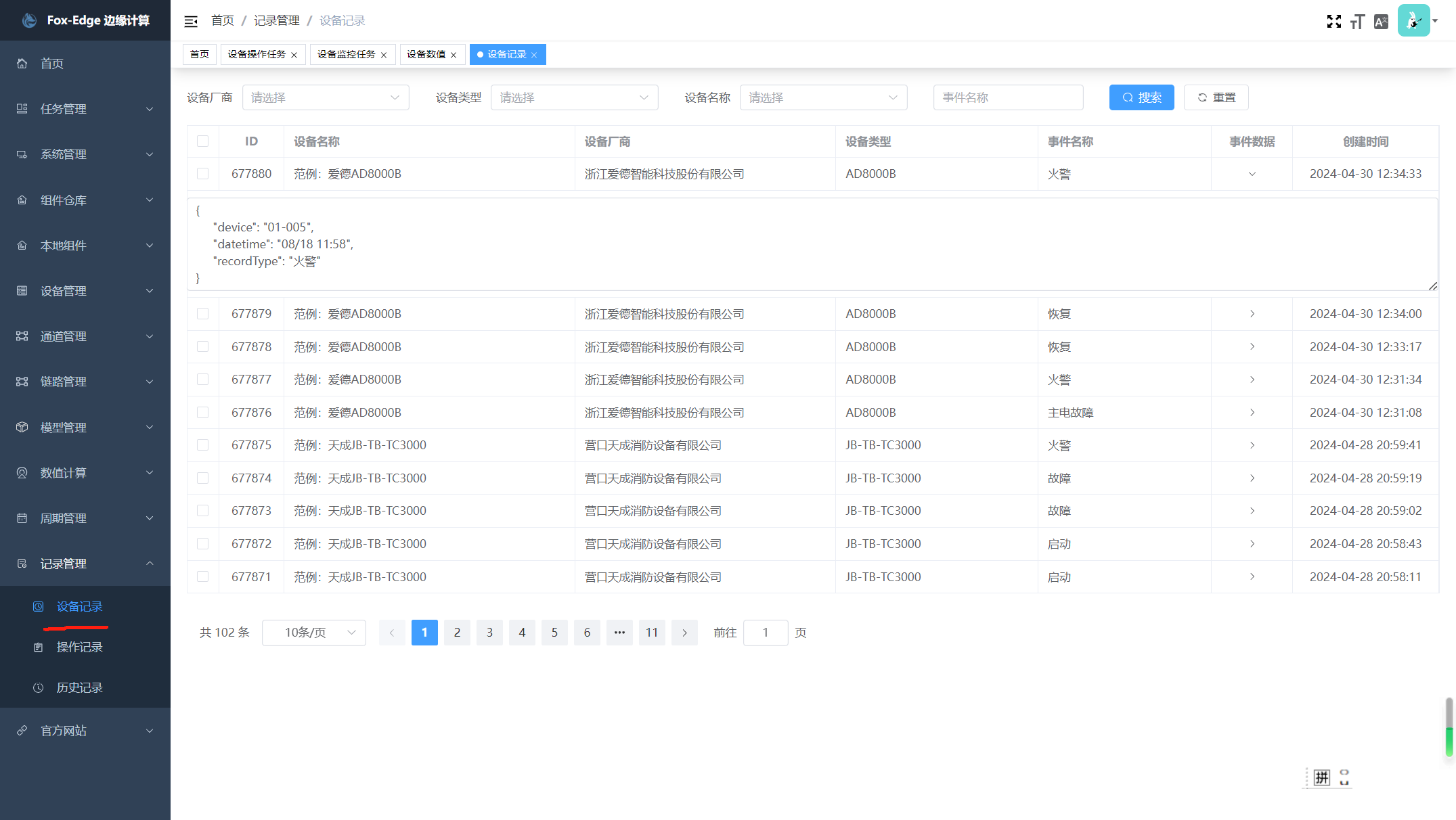

在完成设备监控任务的编排之后，控制器服务会对每个设备进行自动化的数据采集，并将采集到的数据发送给持久化服务保持， 此时你可以在设备数值页面和设备记录页面，看到采集的设备状态数据和设备记录数据。
