DLT645 通讯协议解码器

介绍

Fox-Edge的DLT645的通用解码器，它只需要配置配置DLT645的模板文件，就可以进行DLT645报文协议的数据解析

DLT645的协议框架模块，电力系统的各家设备厂商，会基于DLT645的协议框架，各自实现各自的DLT645协议。
这些设备厂商遵守DLT645的同样协议框架，但又各自实现了自己独有的特性，或者对DLT645协议框架进行了各自的调整
所以，这边将公共的DLT645协议框架特性抽取出来，作为DLT645设备族的公共模块，来解决各家设备通用但又差异化的场景

资料

DLT645-1997协议

DLT645-2007协议

工具

DLT645电表模拟器

源码

fox-edge-server-protocol-dlt645-core

源码

fox-edge-server-protocol-dlt645-1997

源码

Maven


	<dependencies>
		<!-- fox-tech协议解码器的core包-->
        <dependency>
            <groupId>cn.fox-tech</groupId>
            <artifactId>fox-edge-server-protocol-core</artifactId>
            <version>1.0.0</version>
        </dependency>

		<!-- dlt645解码器的core包-->
        <dependency>
            <groupId>cn.fox-tech</groupId>
            <artifactId>fox-edge-server-protocol-dlt645-core</artifactId>
            <version>1.0.0</version>
        </dependency>

		<!-- dlt645解码器-->
        <dependency>
            <groupId>cn.fox-tech</groupId>
            <artifactId>fox-edge-server-protocol-dlt645-1997</artifactId>
            <version>1.0.0</version>
        </dependency>
    </dependencies>

模板

模板文件

可以参考下列文件的格式，自己配置配置一个模板文件，那么可以让解码器装载这些模板文件，就可以自动解析数据

模板文件

fox-edge
├─template
│  ├─dlt645
│  │  └─1.0.0
│  │    └─DLT645-1997.csv
│  │    └─DLT645-2007.csv

格式说明

DLT645-2007.csv

di1h	di1l	di0h	di0l	format	length	unit	read	write	name
di1高位	di1低位	di0高位	di0低位	数据格式	长度	单位	是否可读	是否可写	对象名称

说明：DLT645解码器会根据这张表，对设备进行读取数据后，进行解析成方便用户理解的数据对象

1、di1h/di1l/di0h/di0l
DLT645协议中，将一个个对象用固定的数字ID标识，在报文中进行传输，可以参考DLT645协议的文档

2、format/length/unit/read/write
DLT645协议中，将一个个对象在传输的时候，会根据DI指明该数据对象的解析格式，单位是什么，是否可读可写，可以参考DLT645协议的文档

3、name
DI值只是方便对象在报文传输，对象具体含有还是要给它取个对象名，方便解析之后，被后面的业务应用进行使用



说明：
具体内容，可以参考DLT645-1997.csv和DLT645-2007.csv文件内容
然后，开发者修改模板文件的内容，就能适配各个厂家的DLT645设备了

报文配置

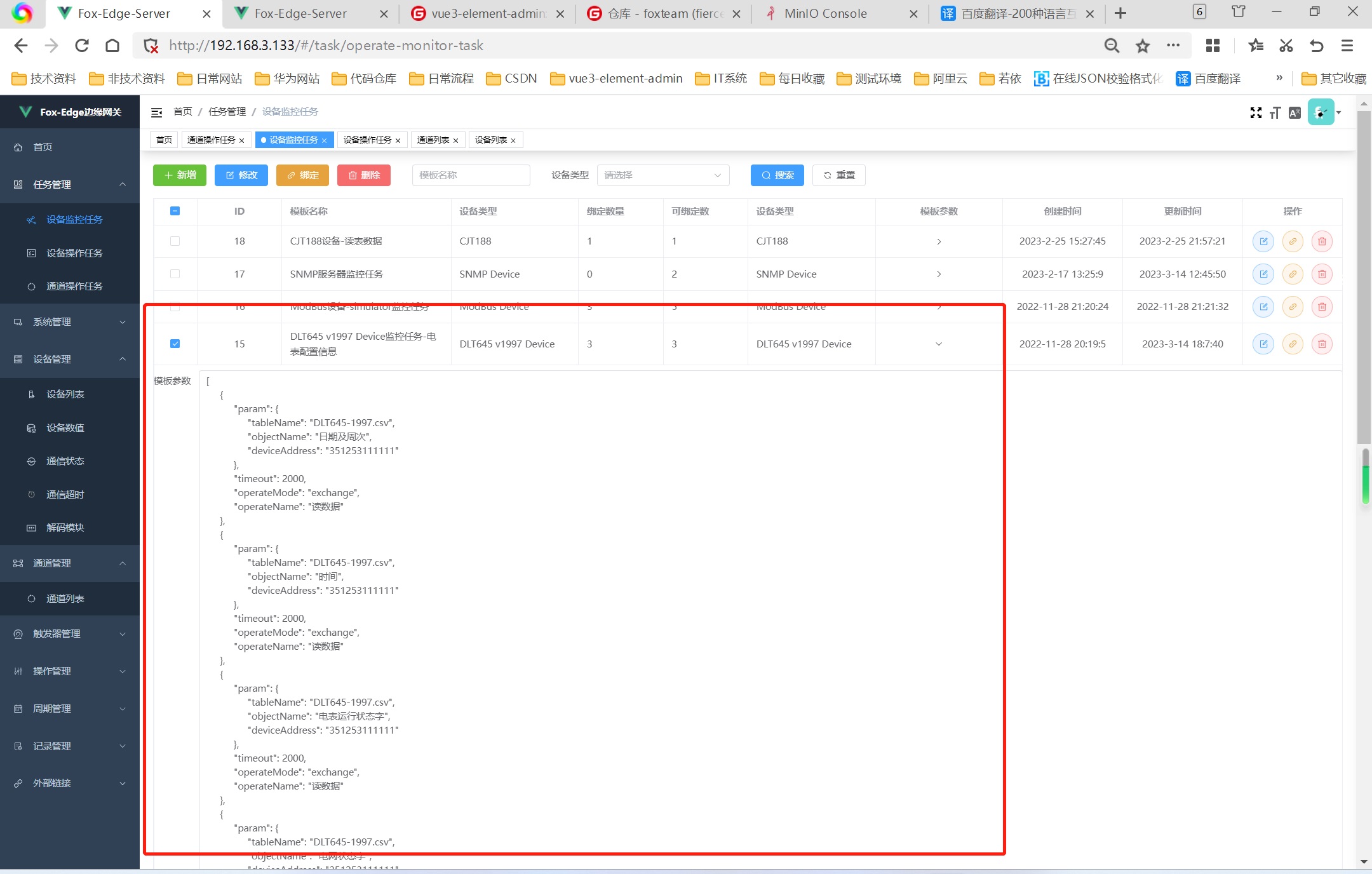

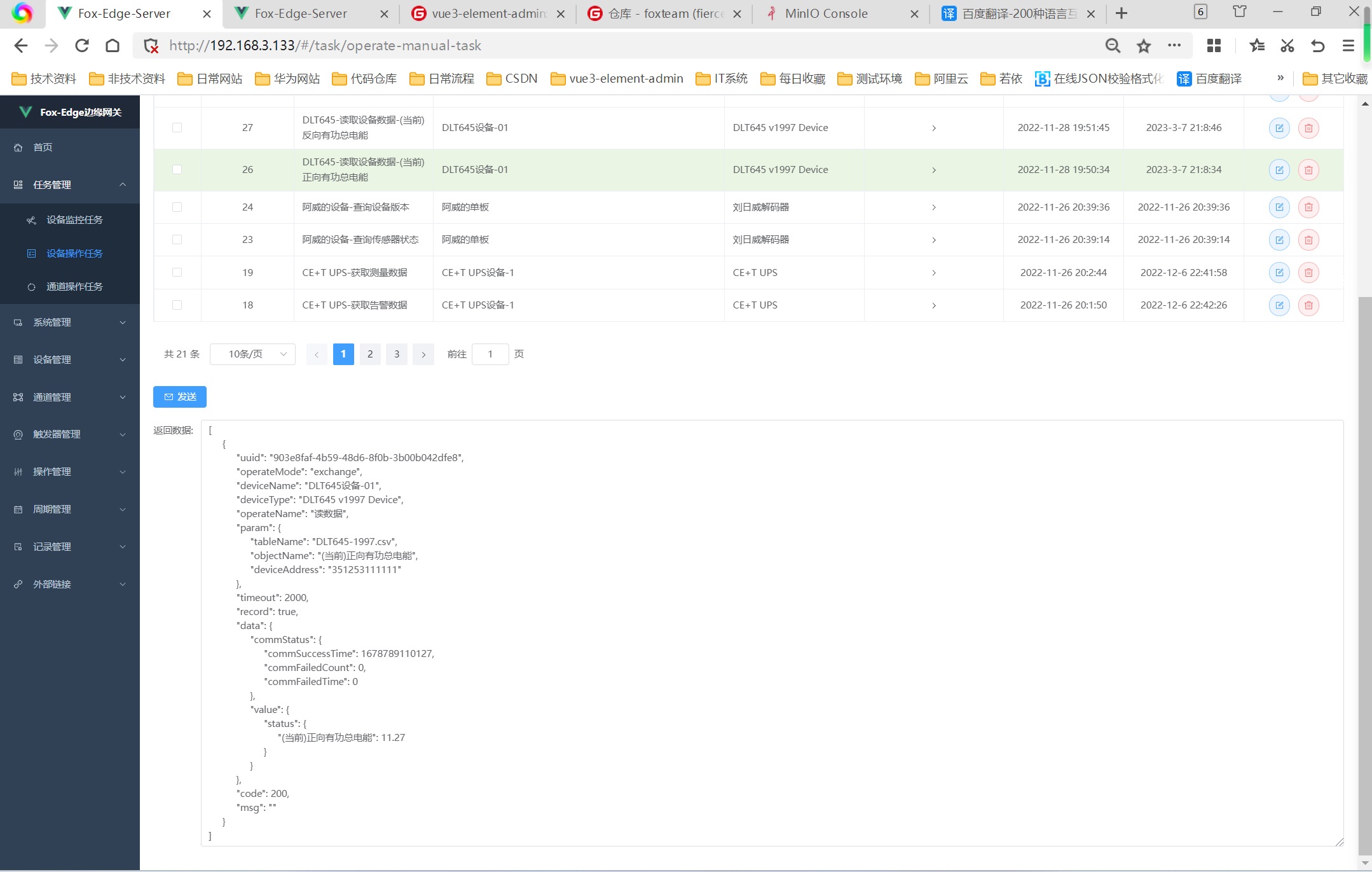

读取DLT645的电表数据

[
     {
          "param": {
               "tableName": "DLT645-v1997/1.0.0/DLT645-1997.csv",
               "objectName": "日期及周次",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     },
     {
          "param": {
               "tableName": "DLT645-v1997/1.0.0/DLT645-1997.csv",
               "objectName": "时间",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     },
     {
          "param": {
               "tableName": "DLT645-v1997/1.0.0/DLT645-1997.csv",
               "objectName": "电表运行状态字",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     },
     {
          "param": {
               "tableName": "DLT645-v1997/1.0.0/DLT645-1997.csv",
               "objectName": "电网状态字",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     },
     {
          "param": {
               "tableName": "DLT645-v1997/1.0.0/DLT645-1997.csv",
               "objectName": "周休日状态字",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     },
     {
          "param": {
               "tableName": "DLT645-v1997/1.0.0/DLT645-1997.csv",
               "objectName": "表号",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     },
     {
          "param": {
               "tableName": "DLT645-v1997/1.0.0/DLT645-1997.csv",
               "objectName": "用户号",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     },
     {
          "param": {
               "tableName": "DLT645-v1997/1.0.0/DLT645-1997.csv",
               "objectName": "自动抄表日期",
               "deviceAddress": "351253111111"
          },
          "timeout": 2000,
          "operateMode": "exchange",
          "operateName": "读数据"
     }
]

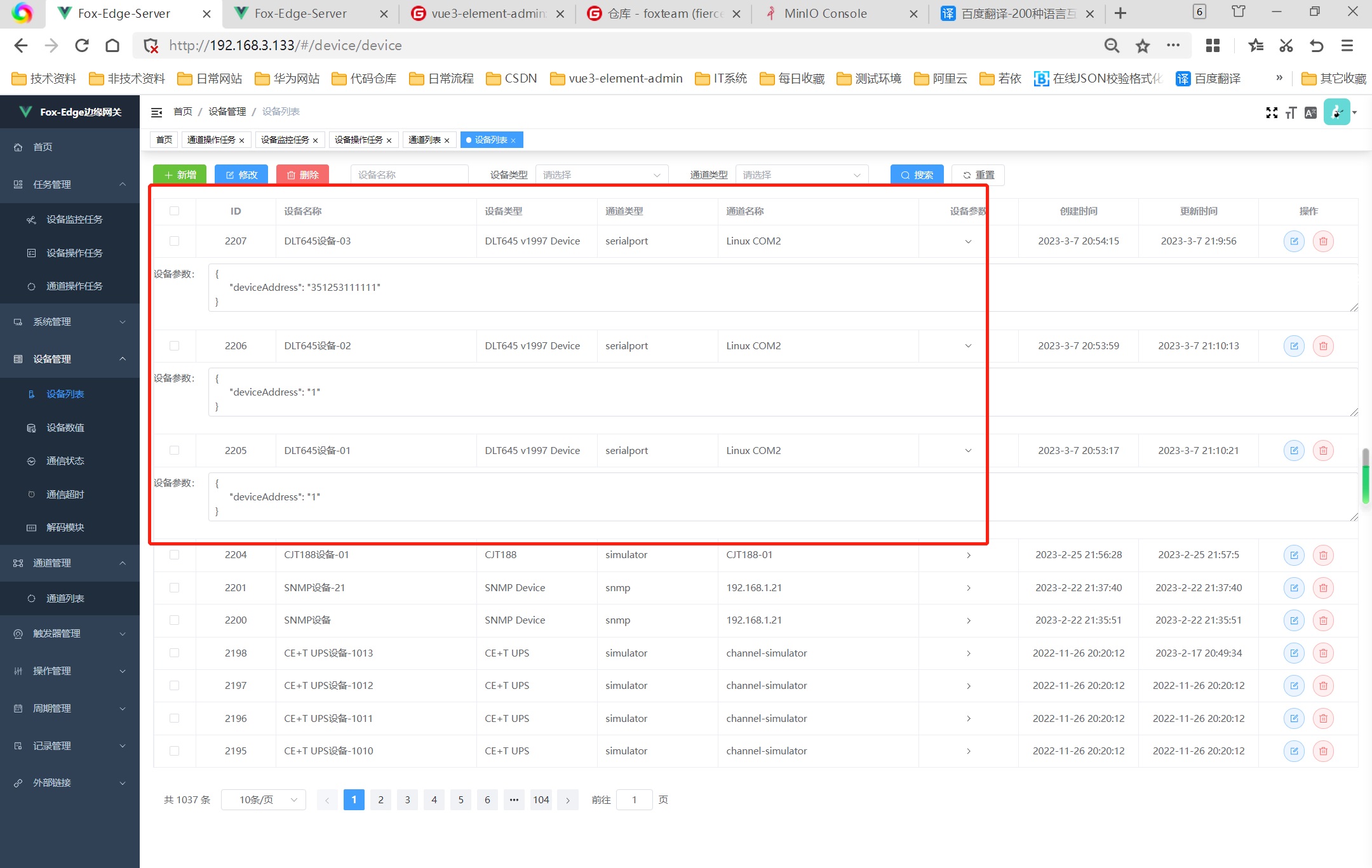

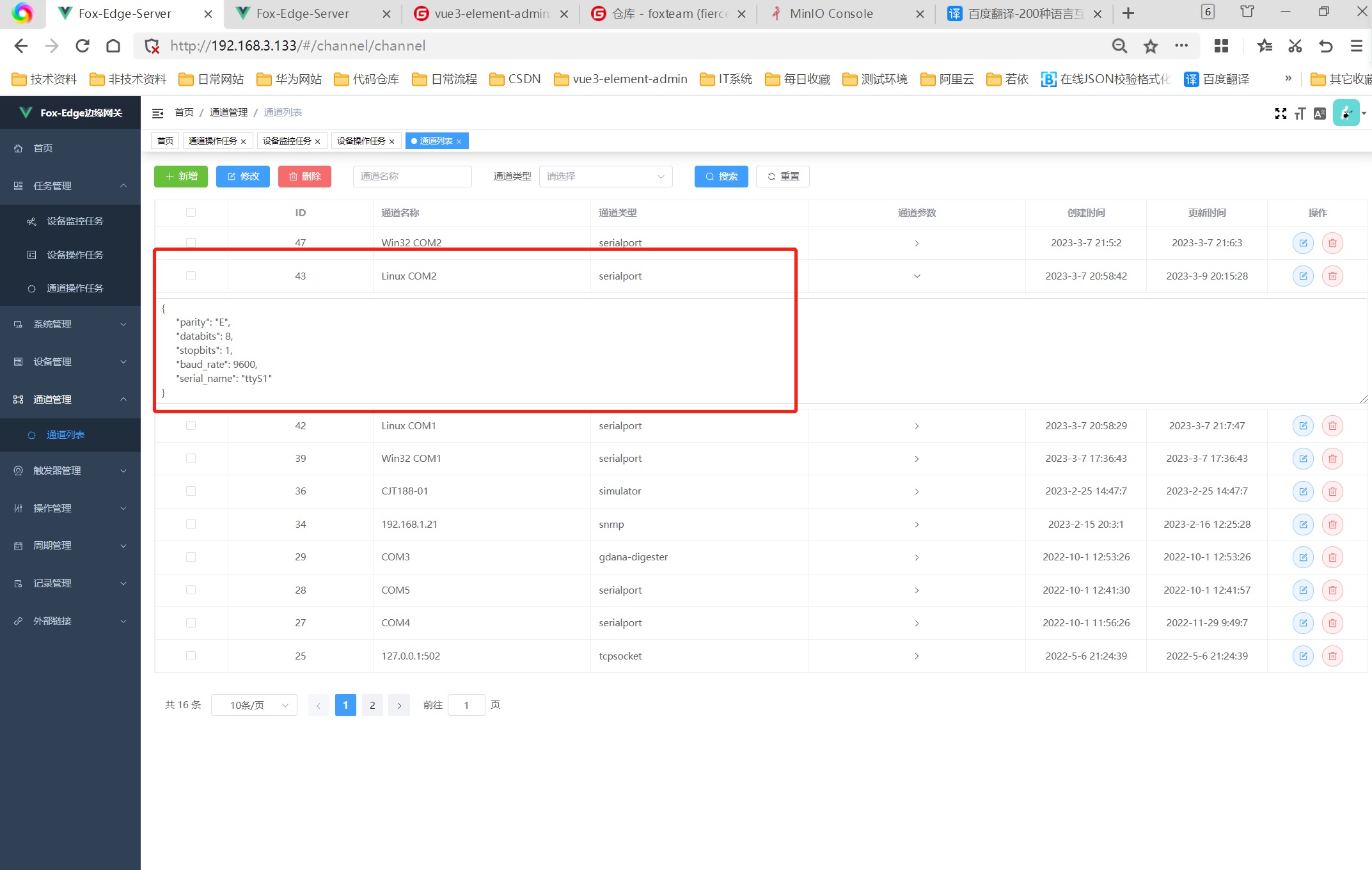

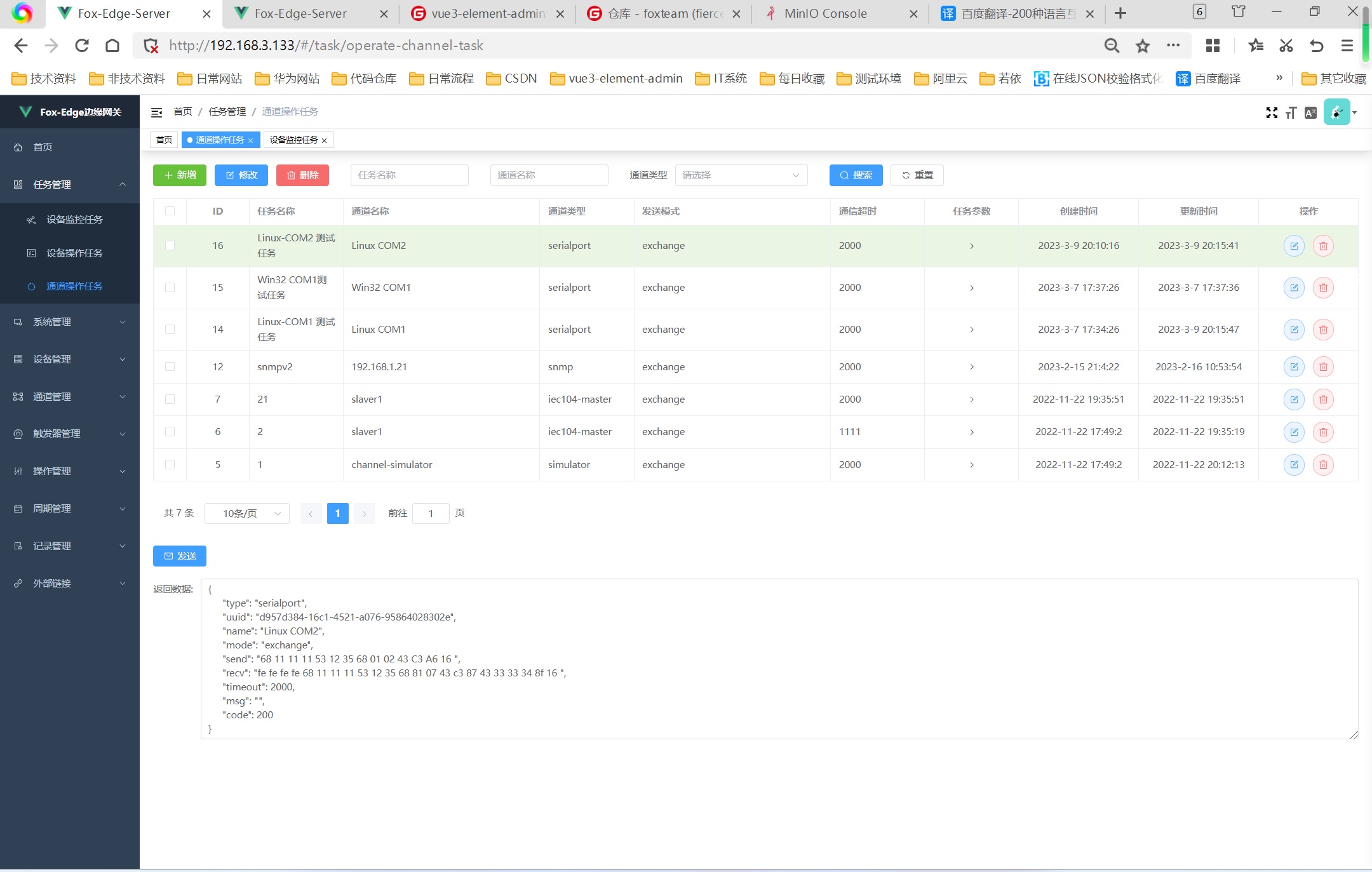

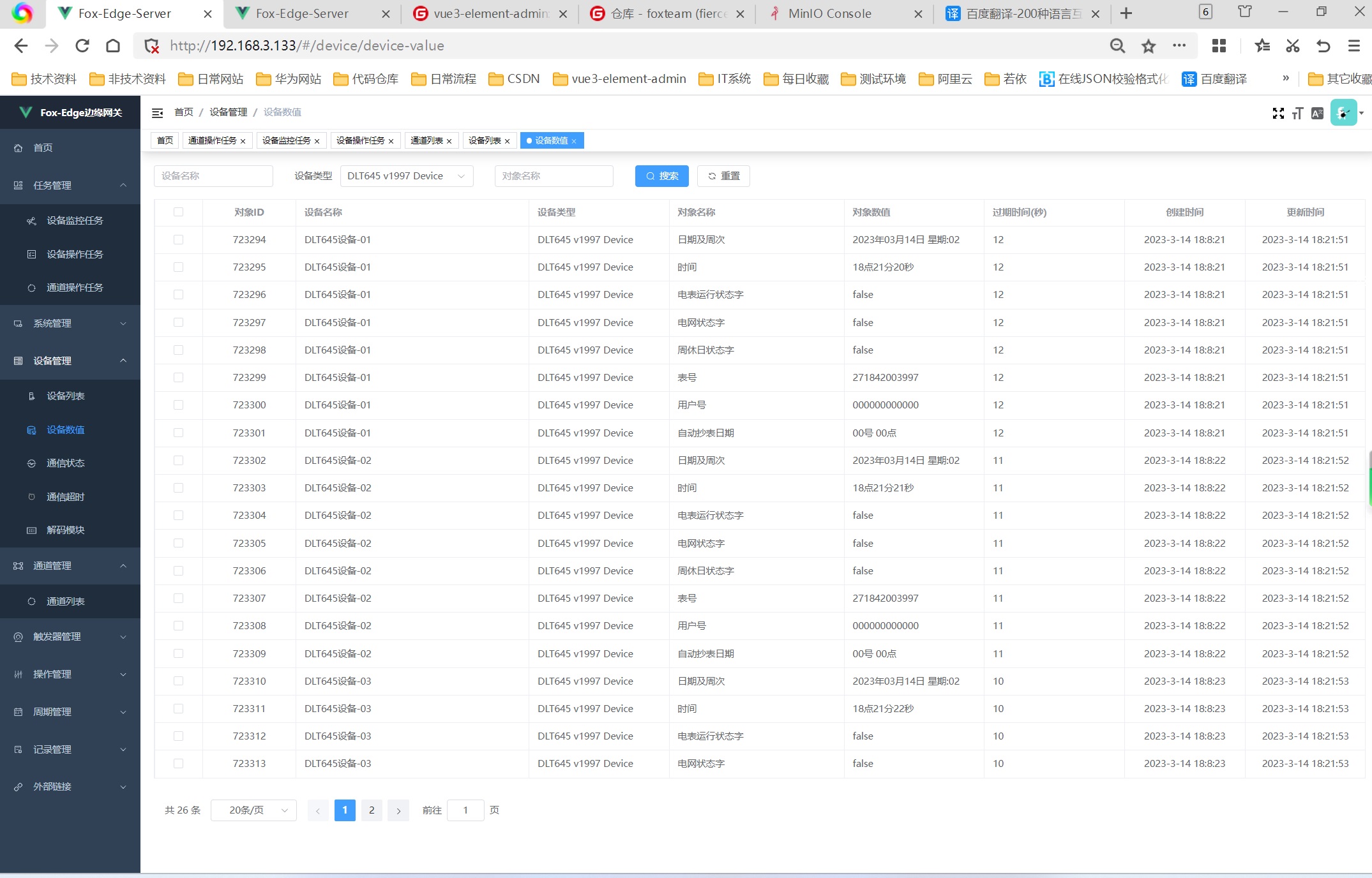

DLT645电表接入演示

软件下载

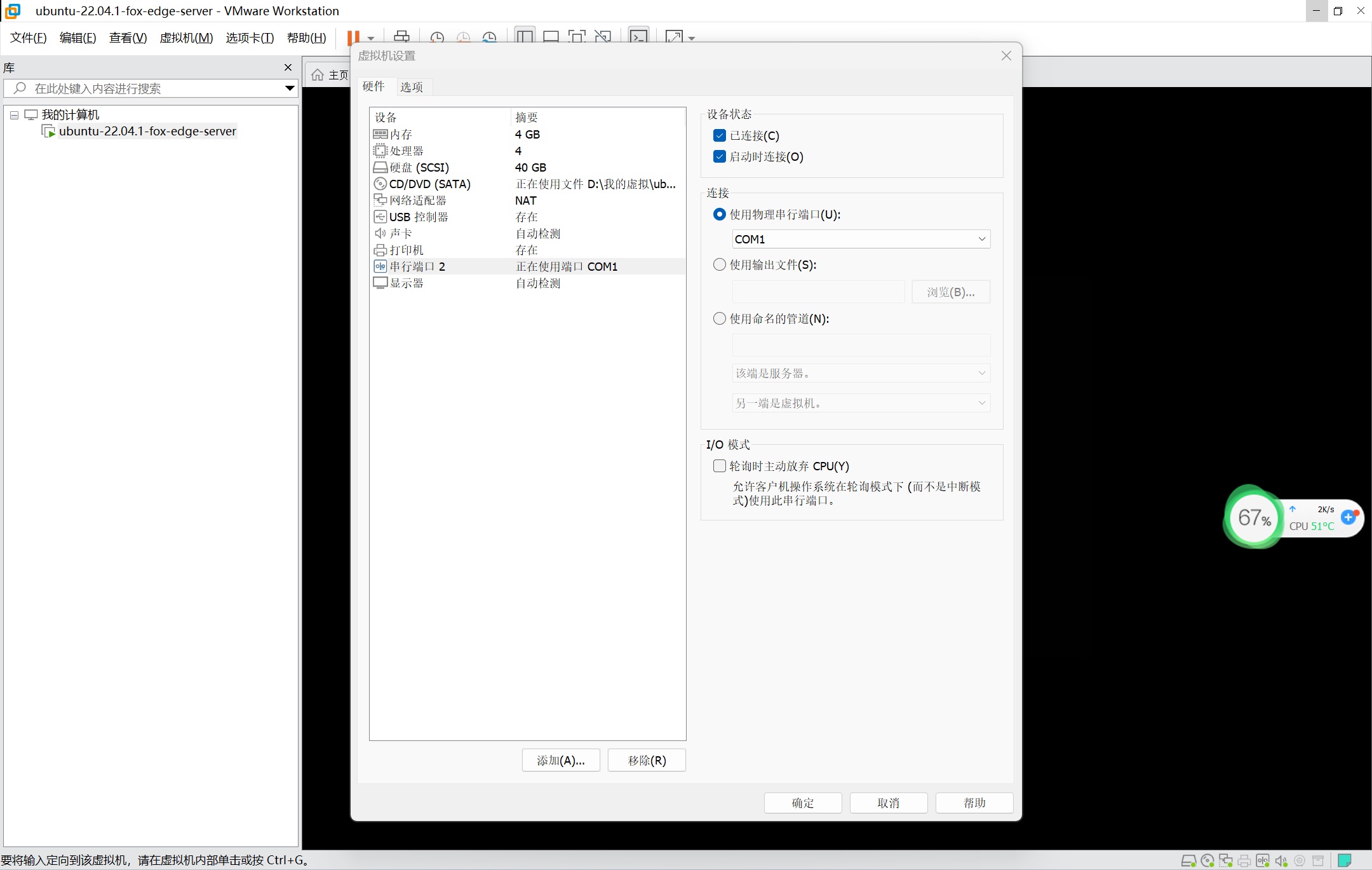

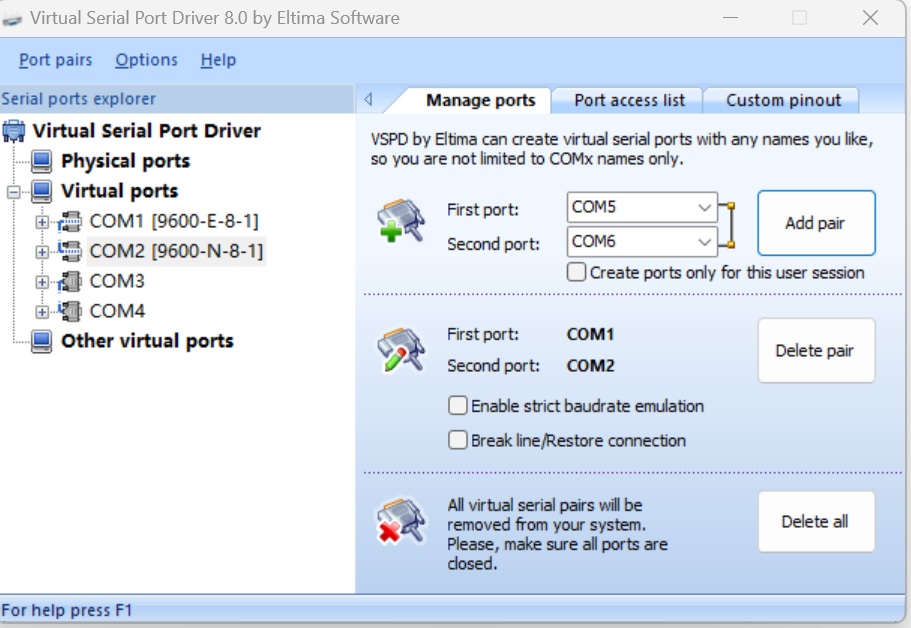

	1、虚拟串口

	virtualserialportdriver8.rar

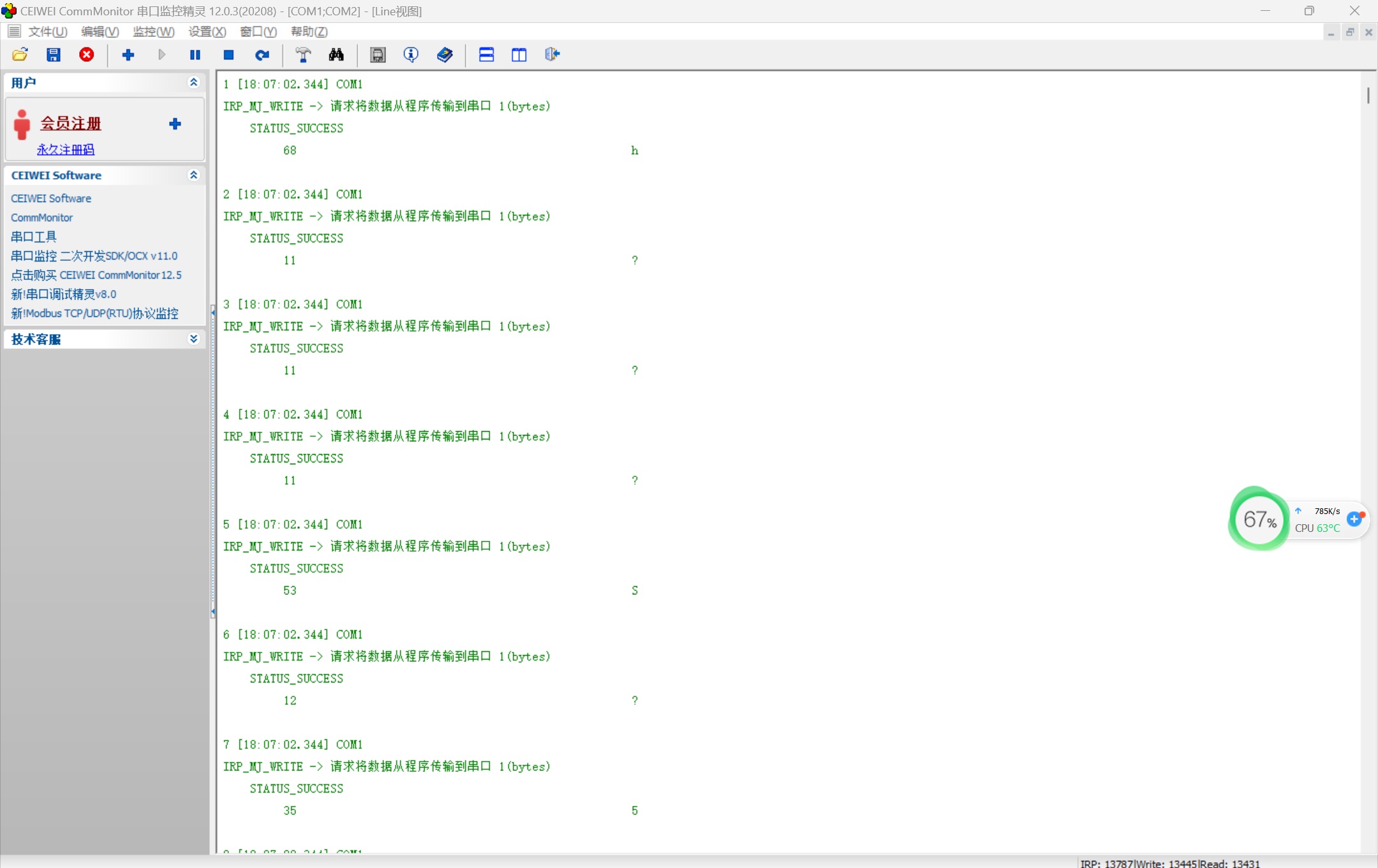

	2、串口监听工具

	CEIWEI_CommMonitor_v12.0.1.exe

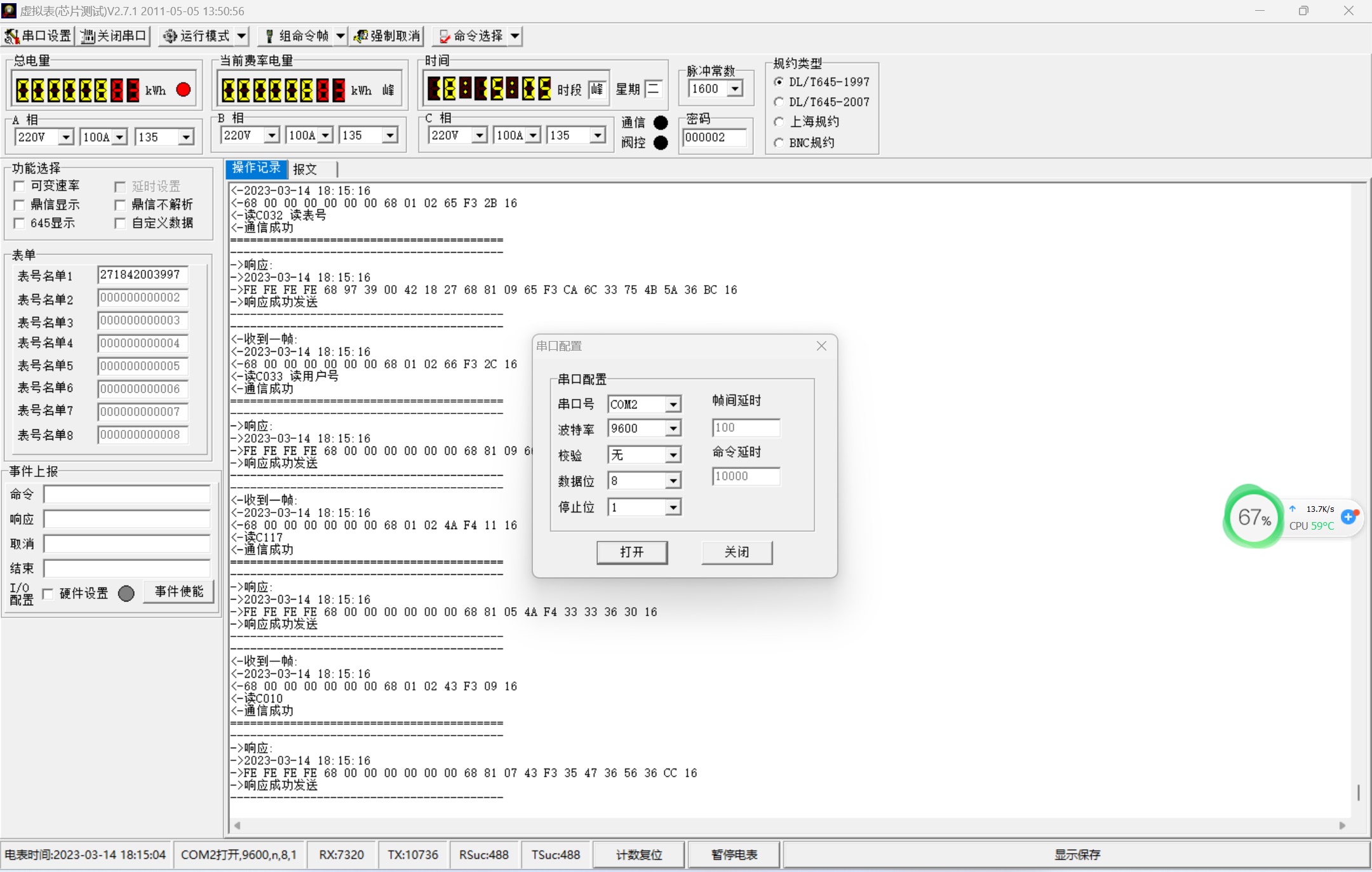

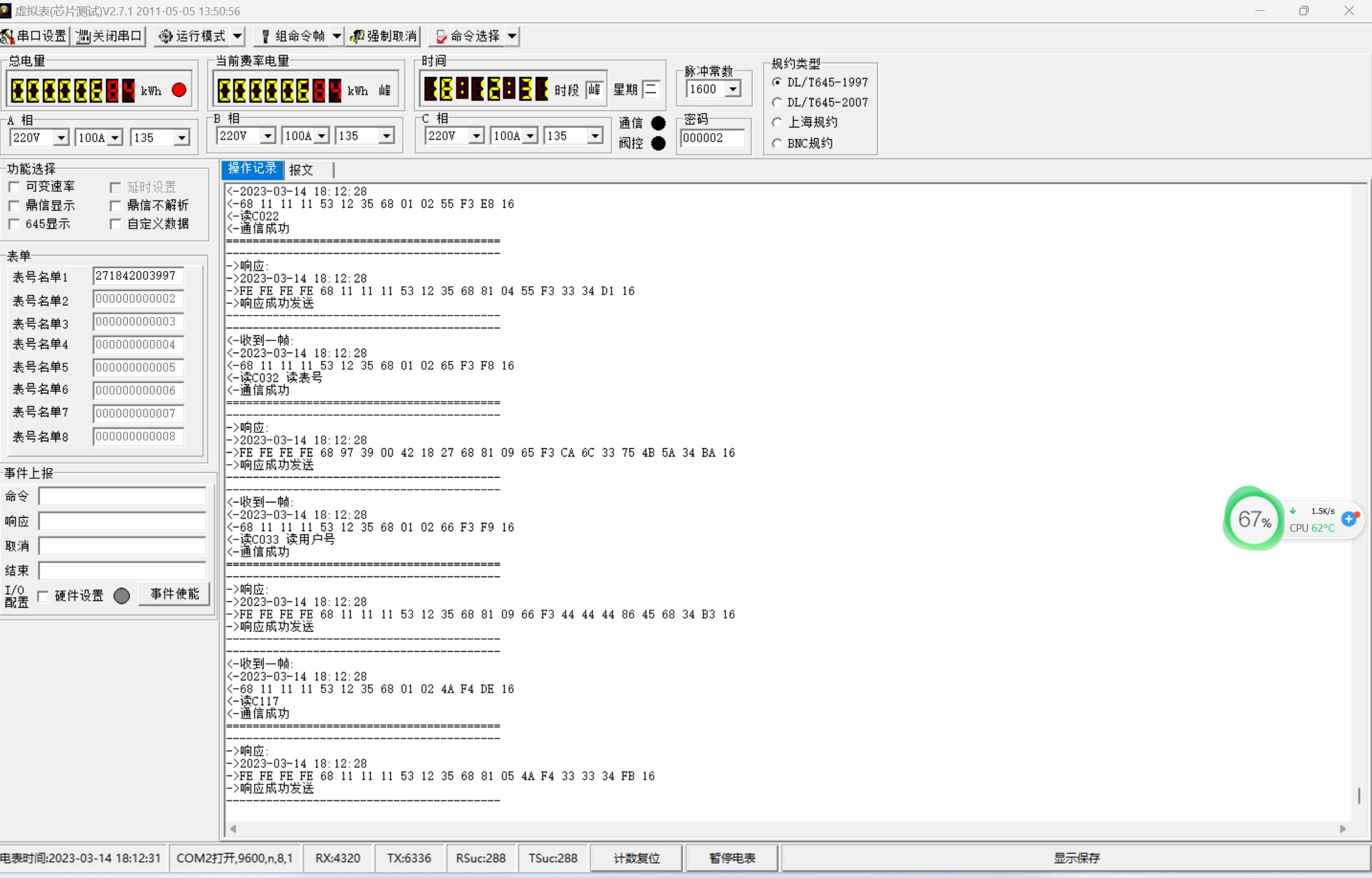

	3、DLT645模拟器软件下载

	DLT645%20simulator 20v2.7.1.rar


	上述软件，可以去百度下载后安装到本地
